市政道路交通工程施工大样图设计cad信号灯杆设计图

附件详情

  • 交通工程施工图 设计说明
  • 交通工程设施数量汇总表

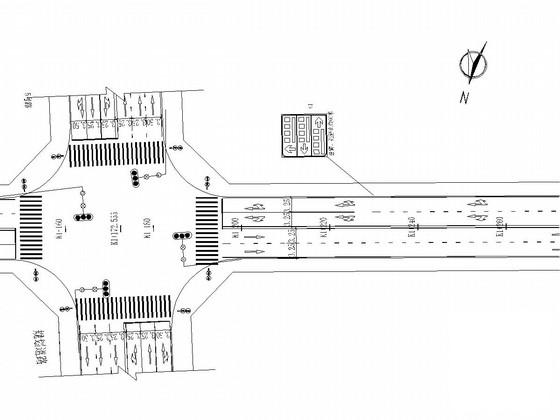

  • 交通组织平面图
  • 标线设计大样图
  • 交通标志版面设计图
  • 附着式交通标志设计
  • 单柱标志杆结构
  • C3类指路标志标牌设计图
  • C1类指路标志标牌设计图
  • C2类指路标志标牌设计图
  • 悬臂式标志构件设计图
  • 信号灯控制线缆布置设计图
  • 信号灯控制路口系统接地示意图
  • 手孔井施工图
  • 手孔井到设备箱连接示意图

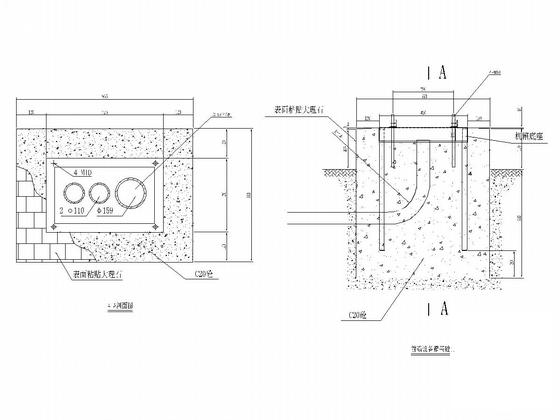

  • 手孔井到灯杆基础连接示意图
  • 管道剖面图
  • 机动车信号灯安装示意图
  • 非机动车信号灯结构大样(二合一)

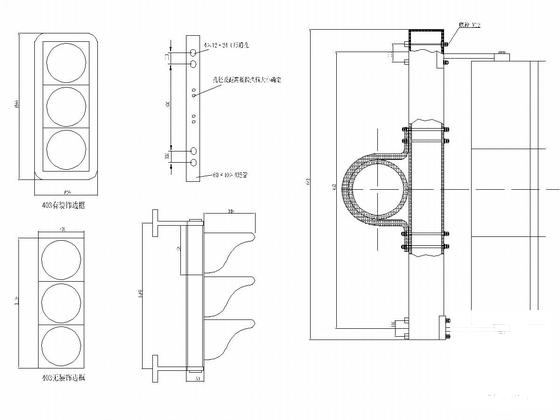

  • 立柱式机动车信号灯结构大样
  • 单柱信号灯杆基础图
  • 3m信号灯杆设计图

附件详情

交通标线:
该项目采用符合《道路交通标志标线》(GB5768—2009)的交通标志和标线。该项目设有道路车行道边缘线、车行道分界线、人行横道线、停止线、导向箭头、双黄线、导向车道线等交通标线。标线的颜色、形状、尺寸、间距等按《道路交通标志和标线》(GB5768-2009)选用,后附大样图。
同向车行道分界线均采用2米实线,间隔4米,线宽为15cm;
对向车行道分界线,双黄线间隔为35cm,线宽为15cm;
导向车道线线宽15cm,施化长度为30m;
车道边缘线采用白色实线,线宽为15cm;
停止线线宽为30cm;
……
交通标志版面:
该项目采用交通标志为:警告标志、禁令标志、指示标志、指路标志。标志的颜色、形状和字符必须按《道路交通标志和标线》(GB5768—2009)执行。所有设置地点均符合《道路交通标志和标线》(GB5768—2009)的规定。
……
共47张,。

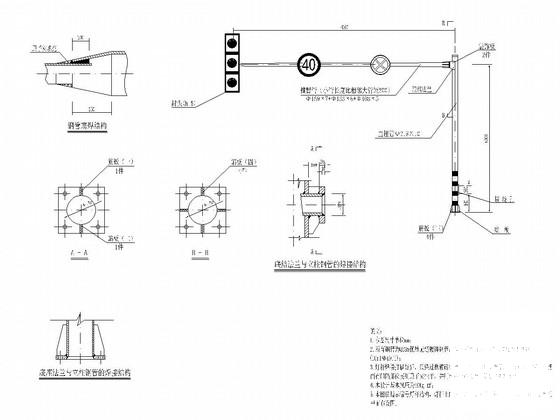

7m信号灯杆设计图

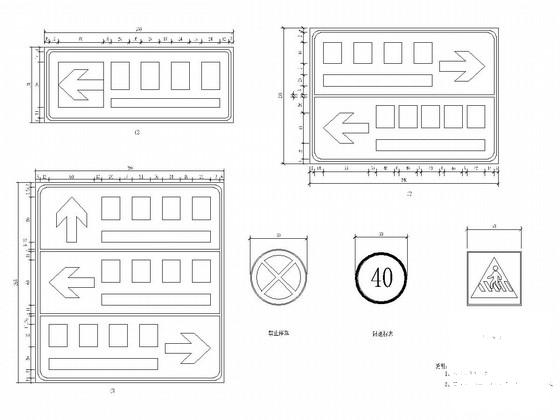

交通标志版面设计图

机动车信号灯安装示意图

手孔井到设备箱连接示意图

单柱标志杆结构

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 交通工程施工大样图 - 1
    交通工程施工大样图 - 1
  • 交通工程施工大样图 - 2
    交通工程施工大样图 - 2
  • 交通工程施工大样图 - 3
    交通工程施工大样图 - 3
  • 交通工程施工大样图 - 4
    交通工程施工大样图 - 4
  • 交通工程施工大样图 - 5
    交通工程施工大样图 - 5
  • 交通工程施工大样图 - 6
    交通工程施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
