城市主干路交通工程施工大样图设计116张cad标志结构图
本交通工程设计内容包括标线大样图、标志结构图、路灯大样图、监控大样图等等。
……
标志版面:禁令、指示、警告标志图案和底膜为Ⅴ类反光膜（大角度反光膜），其余标牌字膜及底膜均采用Ⅳ类反光膜（超强级反光膜）；标志上的汉字、拉丁字和阿拉伯数字应严格采用GB51038-2015规定的字体。
……
标志设置形式:该项目主要有单柱式和单悬臂式两种。
单柱式一：2毫米厚铝合金版，6cm×6cm×0.4cm方型钢立柱，60cm×60cm×60cmC25钢筋混凝土基础；
单悬臂式：3毫米厚铝合金版，35cm×35cm×1.0cm方型钢立柱，160cm×400cm×210cmC25钢筋混凝土基础。
……
共116张，。

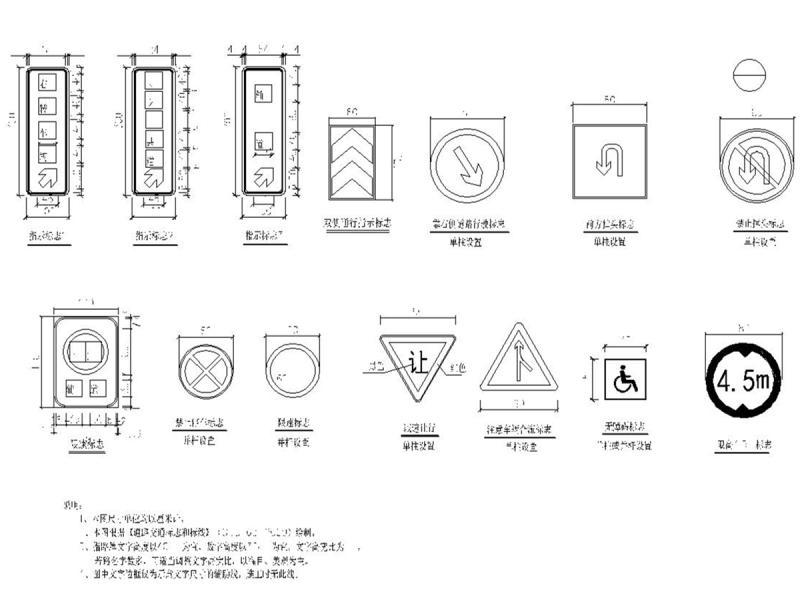

标志大样图

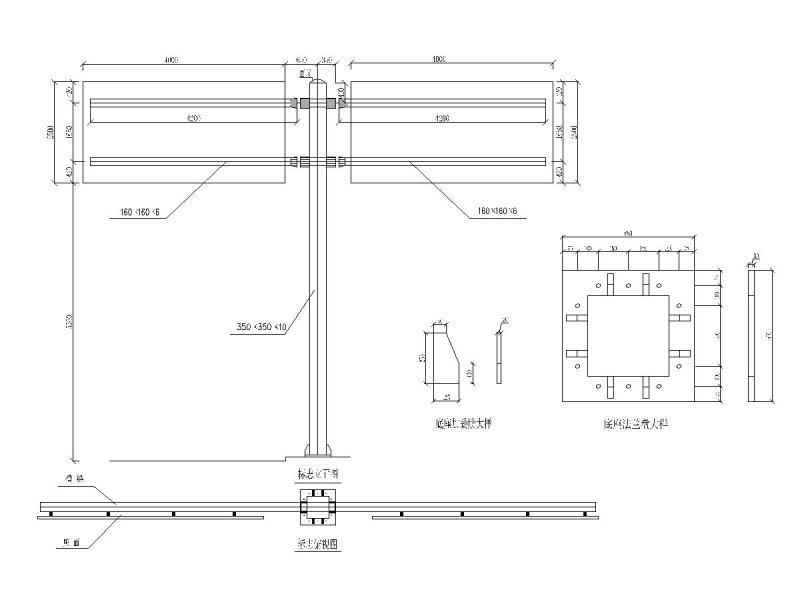

双悬臂标志结构设计图

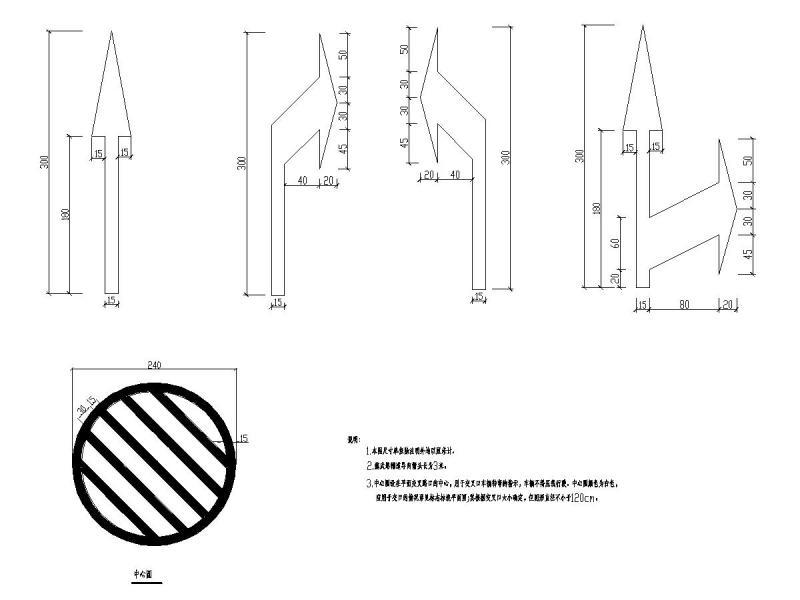

标线大样图

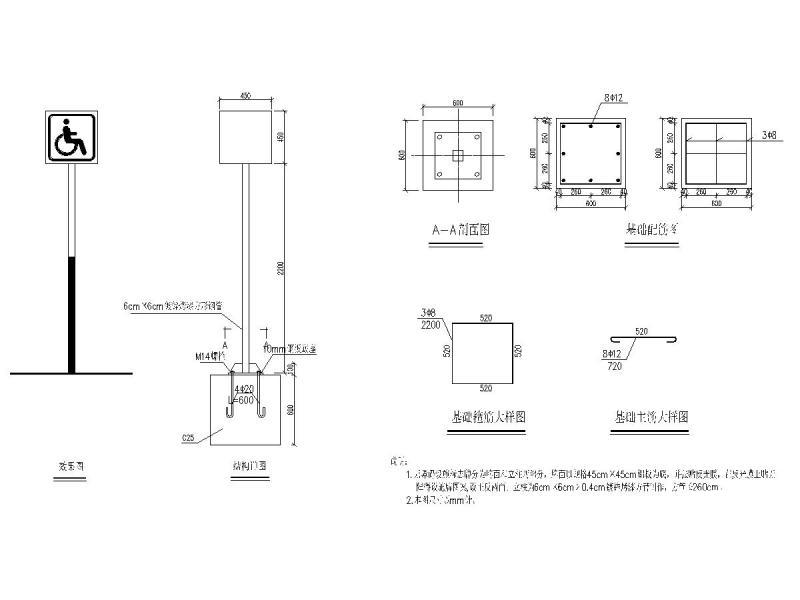

无障碍标志结构设计图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
城市主干路施工大样图 - 1 -
城市主干路施工大样图 - 2 -
城市主干路施工大样图 - 3 -
城市主干路施工大样图 - 4
以上是部分截图，请下载附件后查看完整高清内容
