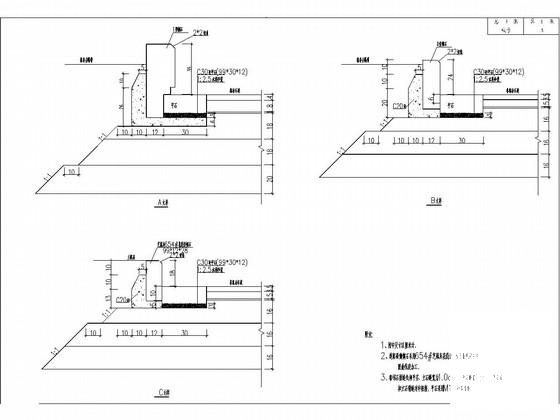

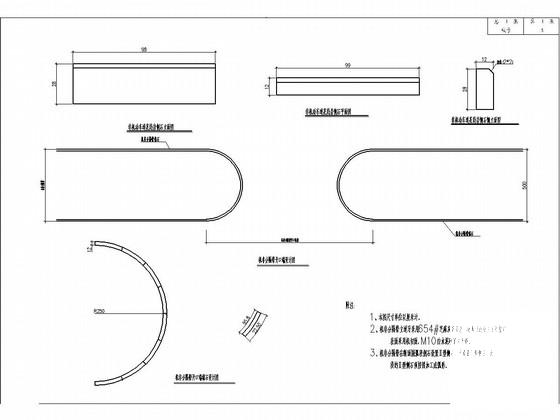

城市主干路施工方案大样图设计CAD布置图,路基处理图

附件详情

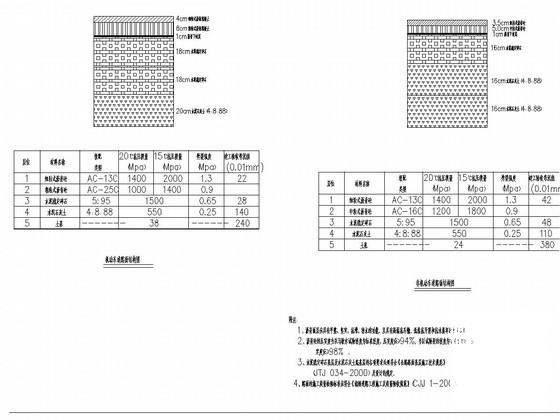

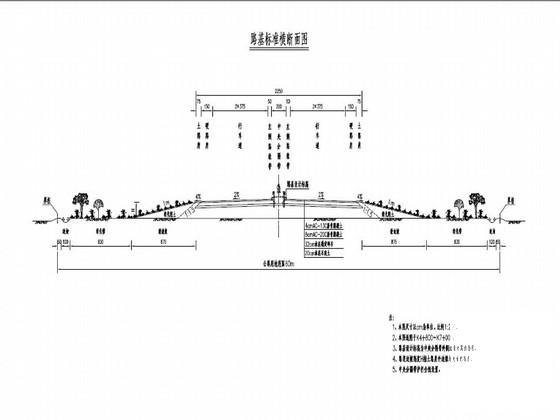

该项目长度1450.86m。道路规划宽度为37m。城市主干路Ⅱ级标准，车行道计算行车速度50Km/h（交叉口内计算行车速度为：直行车35Km/h,转弯车25Km/h）。路基设计时考虑平均清除15cm厚的地表耕植土，并清除路基范围内的杂草、树根腐植物及其他杂物，清表的土处理后作为绿化带的表层用土。对于位于机动车道部分的路基，对清表后的一般路段开挖到路槽底标高继续挖除45cm，原地面翻松15cm掺4%水泥土拌合碾压，碾压后形成2.0%的横坡后分三层回填15cm6% 石灰土碾压，压实度达到相应的标准。对于位于非机动车道部分的路基，对清表后的一般路段开挖到路槽底标高后，原地面翻松15cm掺4%水泥土拌合碾压，碾压后形成2.0%的横坡，压实度达到相应的标准。根据道路沿线地质勘测报告，道路沿线的不良地质主要为沟塘段以及1-1和2层土。沟塘段路基处理可根据现场情况如有必要，采用井点或深井降水的方法进行排水、降水，然后进行清淤，挖至好土为止，河、塘陡坎（陡于1：5）挖成宽度大于100cm，高度小于50cm台阶。后根据沟塘段路基处理图进行填筑，每层厚度不大于20cm,压实度符合 城市道路 路基设计规范要求。填筑至原地面或路基处理层底处……共计25张，
