城市主干路交通工程CAD施工大样图设计52张(dwg)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 交通工程设计说明书
• 安全设施平面布设图
• 安全设施横断面布置图
• 交叉口信号灯设计图
• 标志版面设计图
• 单悬式4500×2600标志结构设计图
• 双悬式2-D1000标志结构设计图
• 单柱式1200×400标志结构设计图
• 单柱式D=800,1000×1500标志结构设计图
• 单柱式D=800,1000×2000标志结构设计图
• 单柱式D800标志结构设计图
• 标线设计大样图
• 弹性分道柱结构设计图
• 玻璃钢护栏结构设计图

附件详情

道路长度3592.475米；道路等级为城市主干路，红线宽度为40米。该资料内容主要包括交通标志、标线及交通信号等。
……
道路交通标志：
交通标志按其支撑形式，共分为四类，分别为单悬式、双悬式、单柱式和附着式。
……
施工注意事项：
标志版面板(除特殊说明外)均为3毫米厚半硬防锈铝合金板加工制成。版面底膜、图案及注字为三级膜(超强级棱镜型)。标志牌图案及注字应采用电脑刻字技术，在制作时应根据“国标”规定进行校核。标识架表面做热浸镀锌处理，镀锌量为550克/平方米。
为防止因牌面为铝制而发生丢失现象，部分单柱式标志牌面及立柱均采用玻璃钢材料制作，紧固件用不锈钢带代替。
标志牌与支撑架的连接必须做到位置准确、结构牢固。
……
共52张。

单悬式标志结构设计图

单柱式标志结构设计图

玻璃钢护栏结构设计图

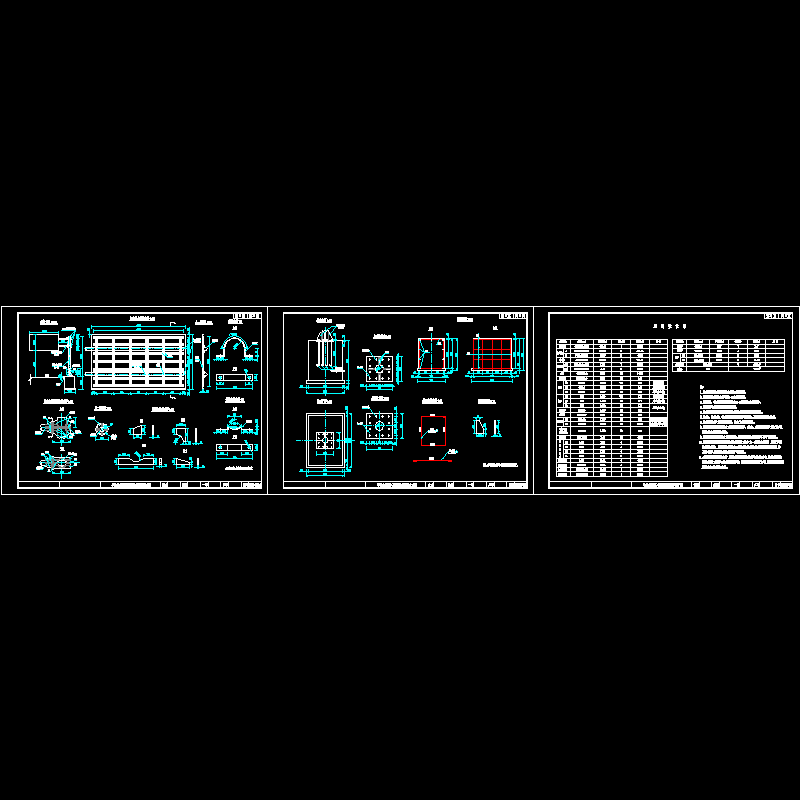

sg2009-10-01-17单悬式4500×2600标志结构设计图_3.dwg

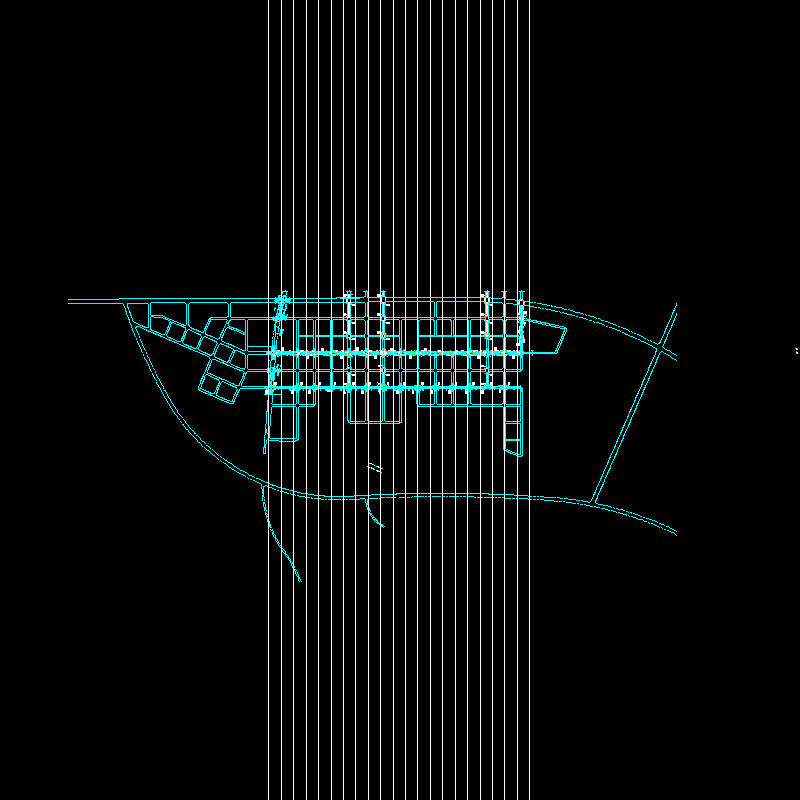

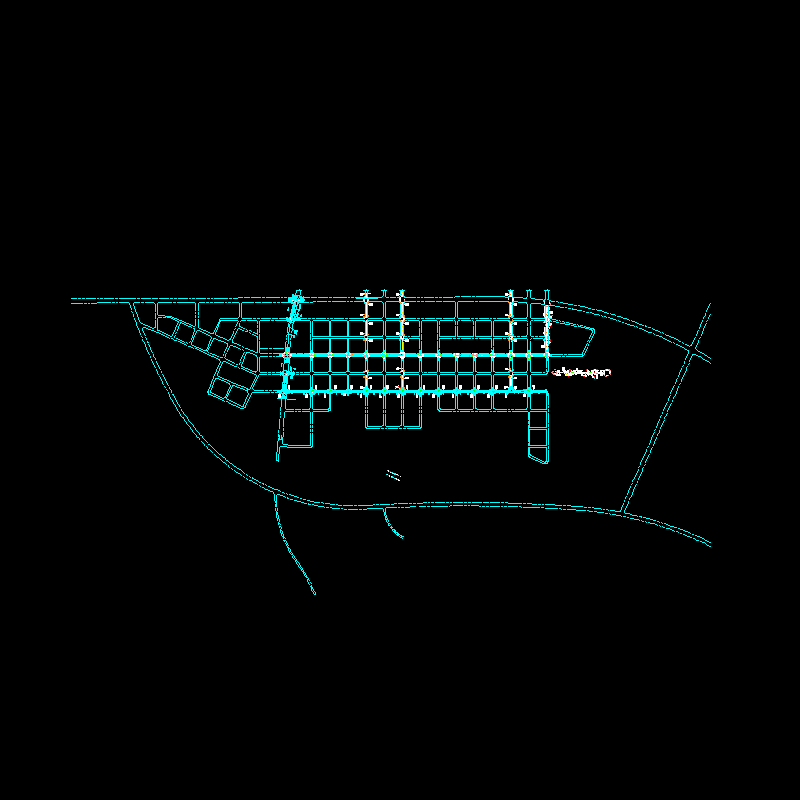

sg2009-10-01-13安全设施平面布设图_21.dwg

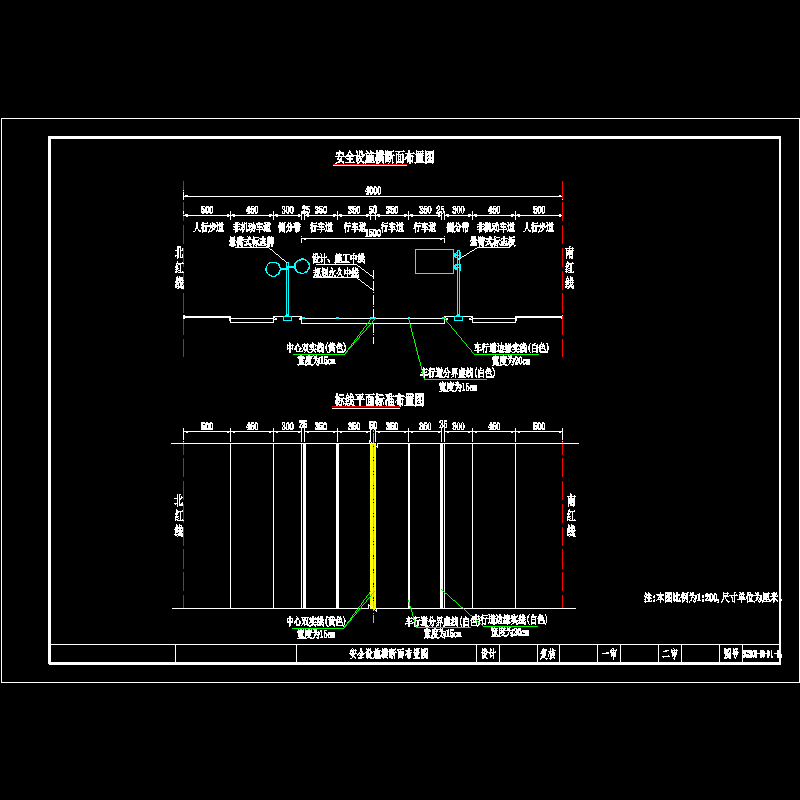

sg2009-10-01-14安全设施横断面布置图.dwg

sg2009-10-01-15交叉口信号灯设计图_4.dwg

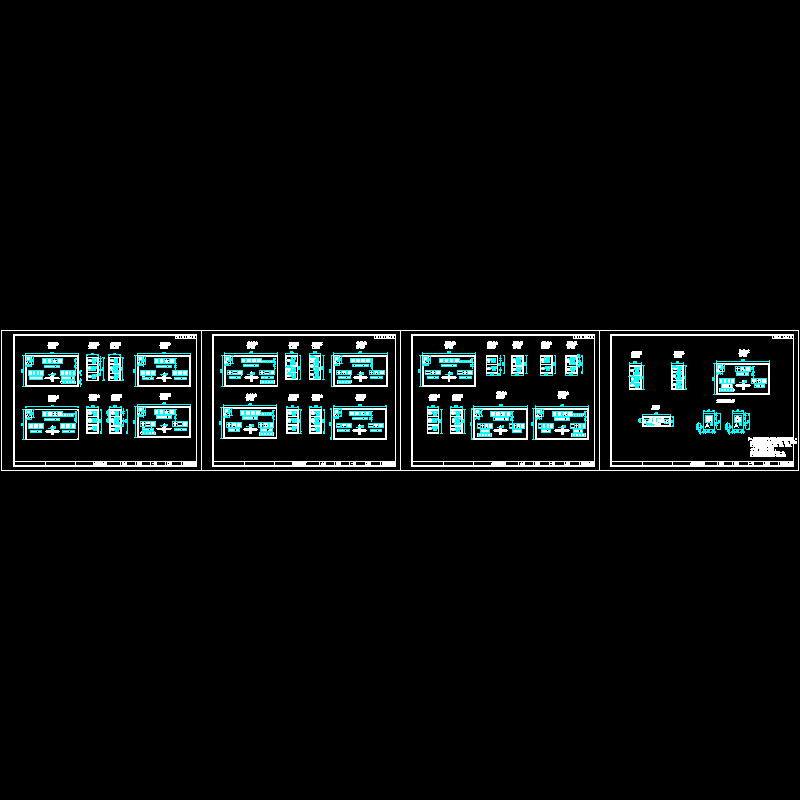

sg2009-10-01-16标志版面设计图_4.dwg

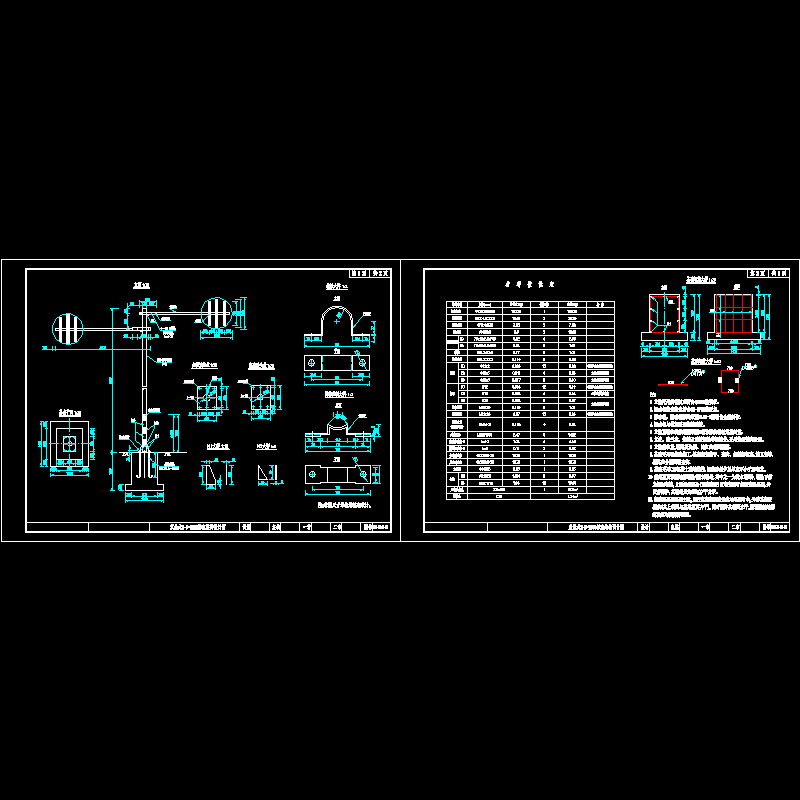

sg2009-10-01-18双悬式2-d=1000标志结构设计图_2.dwg

sg2009-10-01-19单柱式1200x400标志结构设计图.dwg

sg2009-10-01-20单柱式d=800,1000×1500标志结构设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
