城市支路交通工程CAD施工图纸设计（道路全长1592米）.dwg

0 主题	0 帖子	1464 积分

Rank: 8 Rank: 8

发表于 2020-12-4 22:07:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

道路定位为城市支路，双向2车道，本次实施的道路全长为1592.986m，路幅宽度为13m，设计时速采用30km/h。主线横断面布置情况为：　　1.0m(设施带) 1.75m(非机动车道) 6.5m(机动车道) 1.75m(非机动车道) 2.0m(人行道)=13.0m。…… 　　共39张

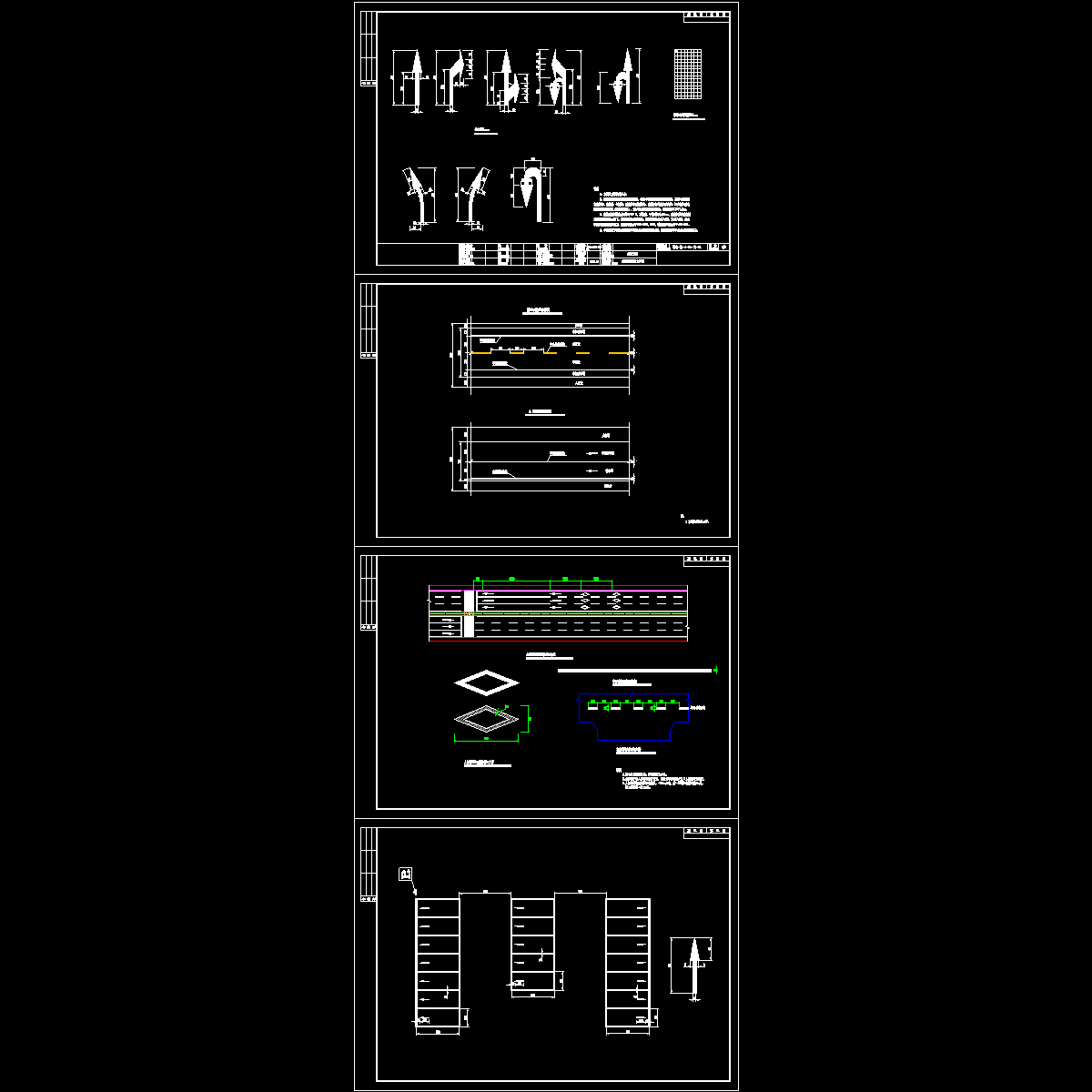

04-标线大样设计图_4.dwg

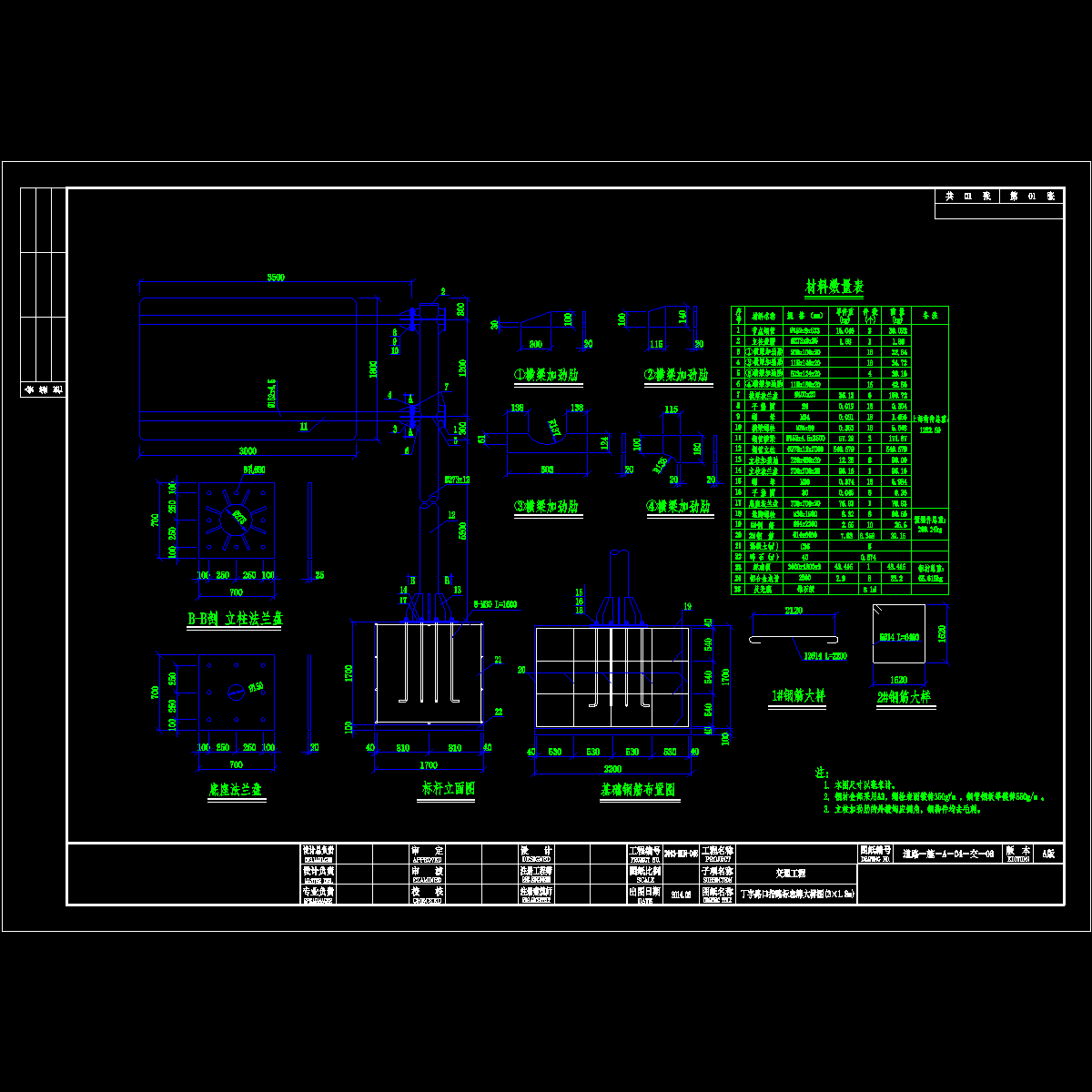

06-丁字路口指路标志牌大样图(3×1.8m).dwg

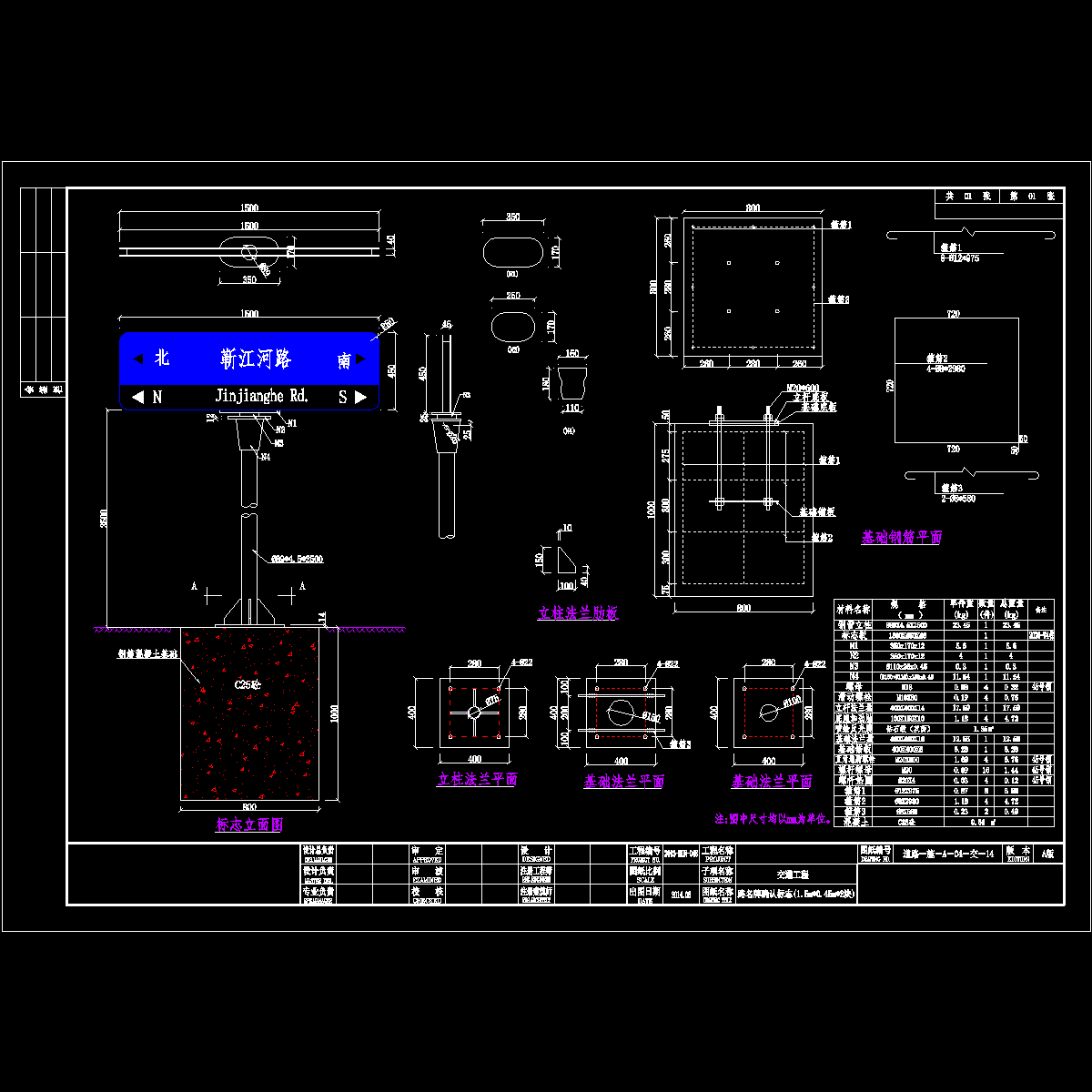

14-路名牌确认标志(1.5mx0.45m).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

2.84 MB
