一份城市次干路道路工程CAD施工图纸设计（交通工程）

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

道路设计全长371.807米，道路红线宽度40.0米，横断面布置为三幅路断面形式，其中机动车道22.0米（双向六车道），绿化分隔带2.5米×2，慢行一体化6.5米（非机动车道3.5米+人行道3.0米）×2。本图纸设计内容包括道路（机动车道、非机动车道、人行道）、路灯及交通工程等施工图设计。
……
主要技术标准：
道路等级：城市次干路
交通等级：重
设计车速：40km/h
道路红线宽度：40m
设计标准轴载：BZZ-100
道路设计年限：15年
停车视距：40m
……
路面结构设计：
新建车行道部分：
4cm厚细粒式改性沥青混凝土（AC-13）+粘层+8cm厚粗粒式改性沥青混凝土（AC-25）+玻纤格栅（满铺）+透封结合层+18cm厚水泥稳定碎石+18cm厚水泥稳定碎石+20cm石灰稳定土（12%）。
……
共69张，。

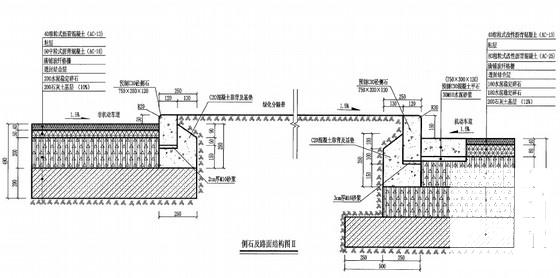

侧石及路面结构图

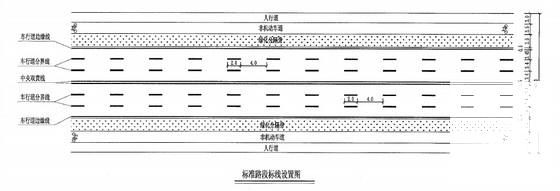

标准路段标线设置图

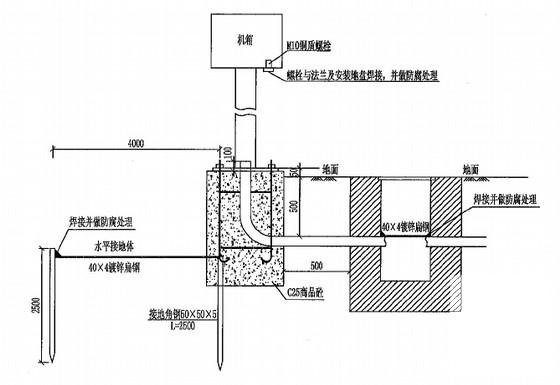

重复接地装置示意图

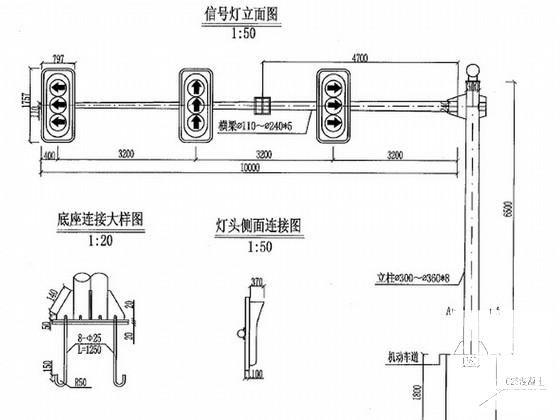

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
