城市次干路道路路基路面CAD施工图纸设计27张(dwg)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计标准：
（1）道路等级：城市次干路
（2）设计速度：50km/h
（3）设计年限：沥青砼路面15年
（4）交通等级：重
（5）标准轴载：BZZ—100
（6）抗震标准：按地震烈度6度设防
……
路基挖土必须按设计断面自上而下开挖，不得乱挖、超挖、严禁掏洞取土。弃土应及时清运，不得乱堆乱放。地下水位较高或土质湿软地段的路基的压实度达不到规定时，可采用晾晒、换土、石灰处理、设置砂垫层、砂桩等。
路基填土应不含有任何不适宜工程使用的土，不得使用腐植土、生活垃圾土、淤泥、冻土块和盐渍土。路基填土不得含草、树根等杂物，粒径超过10厘米的土块应打碎。路堤基底原状土的强度不符合要求时，应进行换填，换填深度应不小于30厘米，并予以分层压实。
……
共27张，编制于2015年。

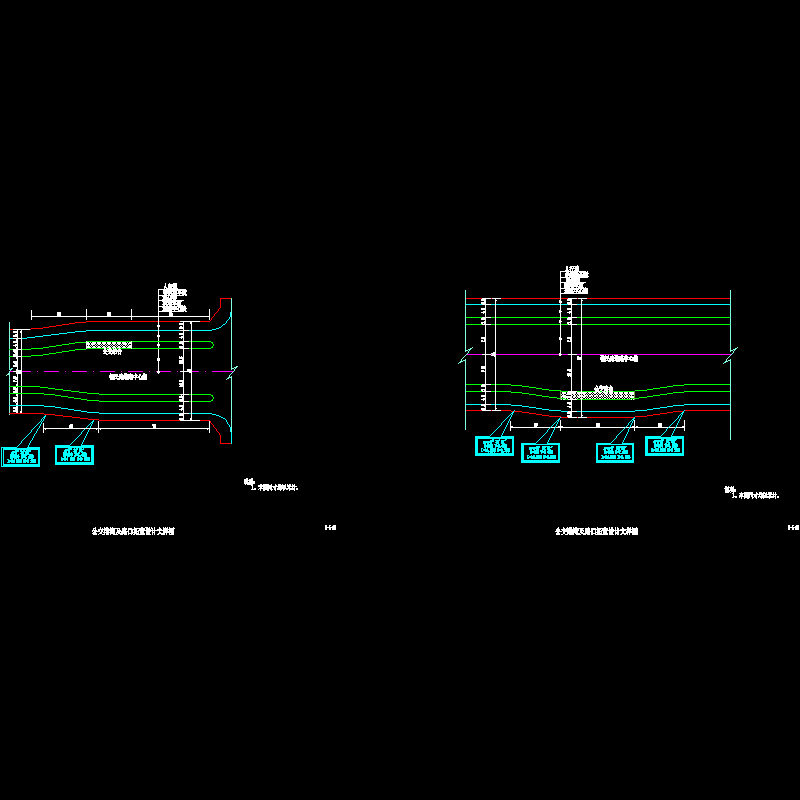

s-i-18 公交港湾及路口拓宽设计大样图.dwg

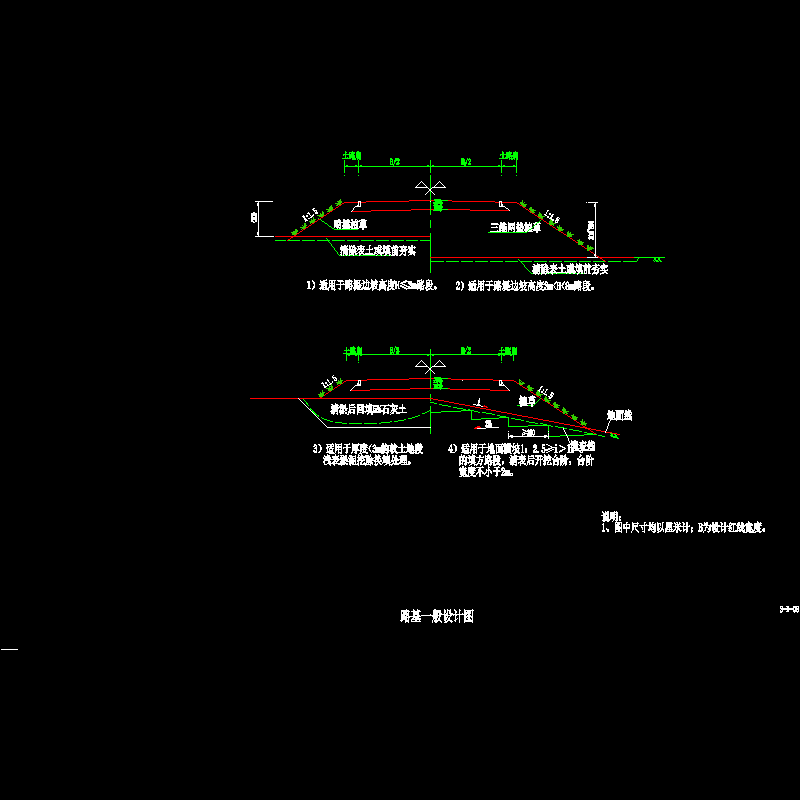

s-i-08 路基一般设计图.dwg

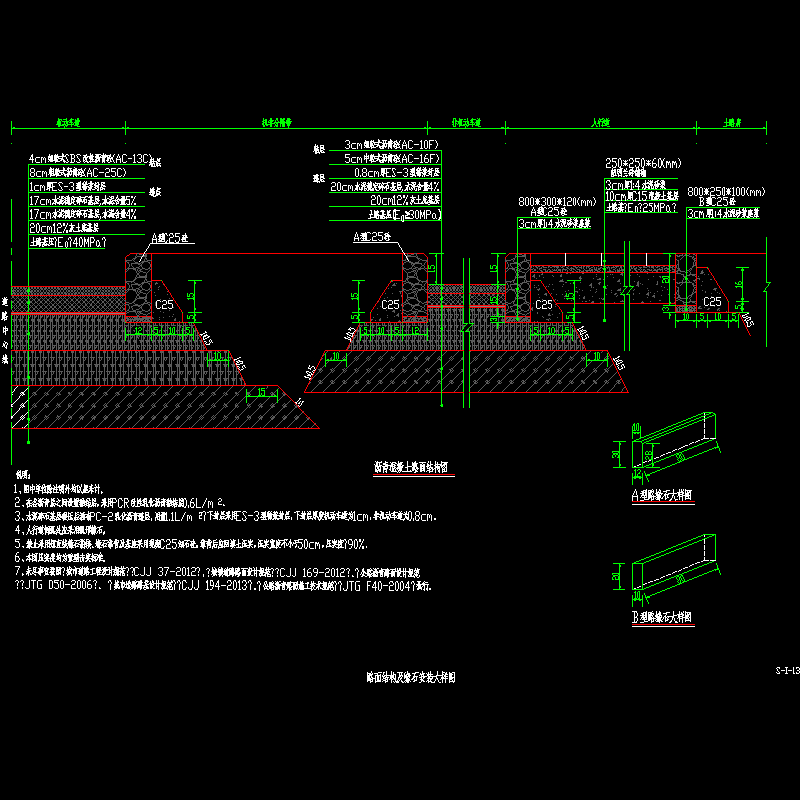

s-i-13 路面结构设计图.dwg

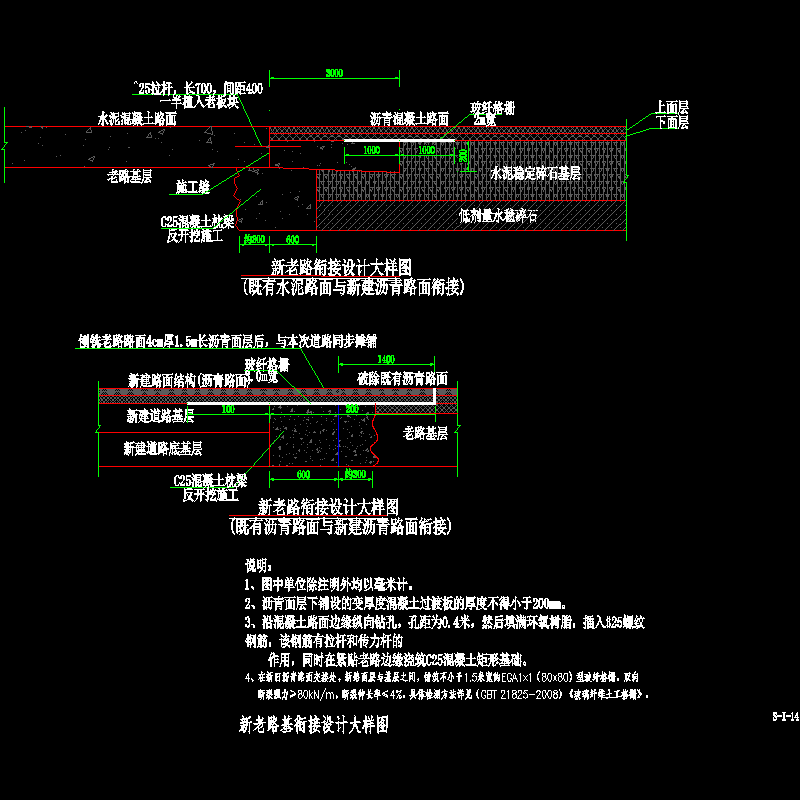

s-i-14 新老路基衔接.dwg

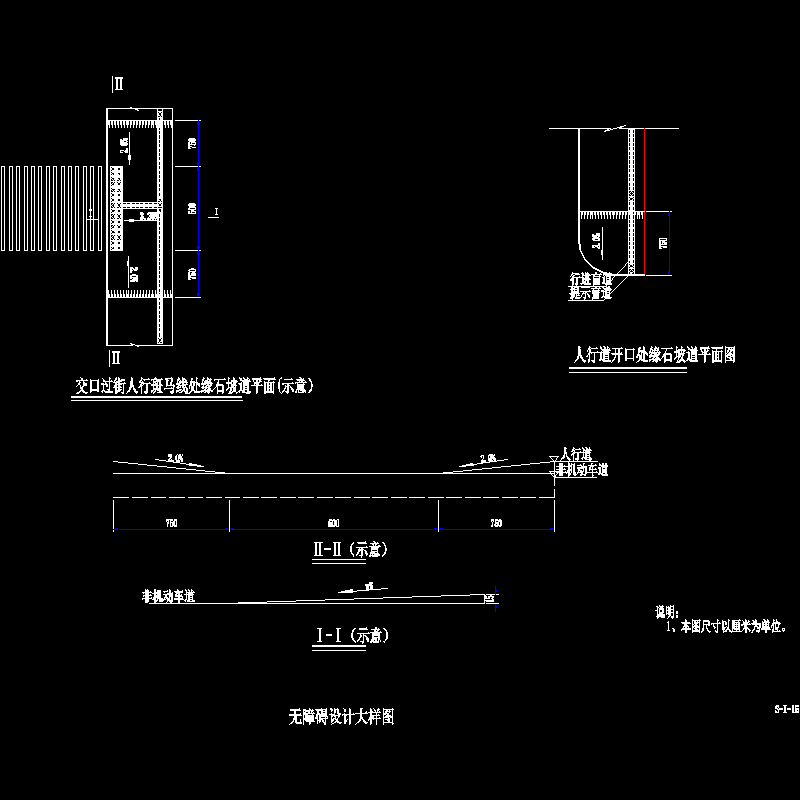

s-i-15 无障碍大样.dwg

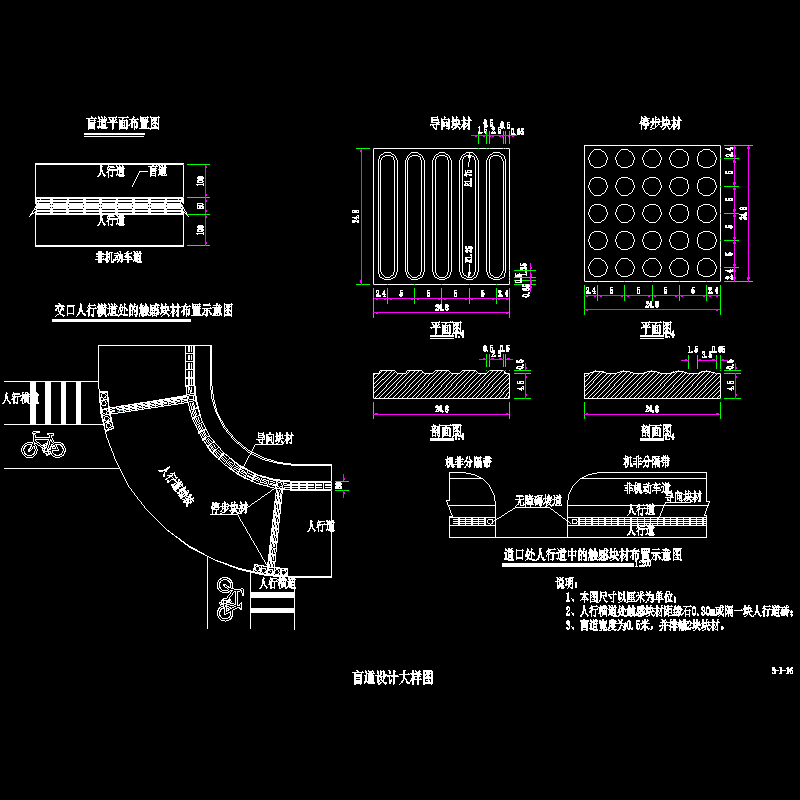

s-i-16 盲道设计大样图.dwg

s-i-17 人行道铺砌大样图.dwg

s-i-19 路基防护工程设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
