城市支路交通工程施工大样图设计cad及标线大样设计图

附件详情

道路定位为城市支路,双向2车道,本次实施的道路全长为1592.986m,路幅宽度为13m,设计时速采用30km/h。主线横断面布置情况为:
1.0m(设施带)+1.75m(非机动车道)+6.5m(机动车道)+1.75m(非机动车道)+2.0m(人行道)=13.0m。
……
交通标志设计:

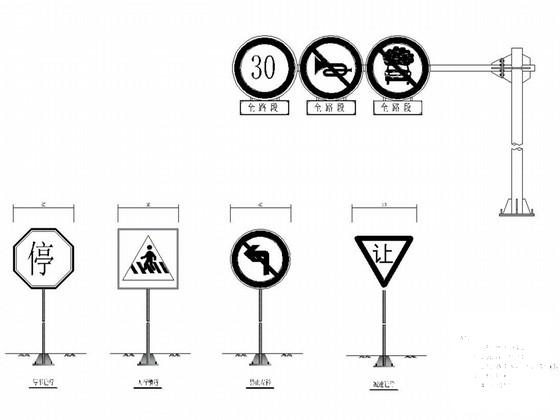

限速标志(禁令):采用Φ600mm的圆形单面标志牌,结构型式有单柱式、附着式,设置在需要限制车辆速度的路段的起点适当位置,该资料主要采用与信号灯杆、路灯杆或禁令三组合形式共杆设置。
限制速度、禁止某两种车辆驶入、禁止鸣喇叭的三组合标志(禁令):采用3块Φ1200mm的圆形单面标志牌,结构型式采用单悬臂式,设置在地面道路主要路口车辆驶入本路的起点路段附近。
……
标线总体设计:
(1)车道边缘线---设在上下行车道两侧路缘带的内侧,为振动型白色实线,线宽20cm。
(2)中心单黄虚实线---设在对向行驶的车行道之间,用来分隔对向行驶的交通流,为黄色虚实线,线宽15cm,实线长为400cm,间隔为600cm,详见大样图。
(3)人行横道线---设置位置应根据行人横穿道路的实际需要确定。但路段上设置的人性横道线之间的距离应大于150cm。人行横道为白色实线,最小宽度为3m,并可根据行人数量以1m为一级加宽,线宽40cm,线距为60cm。
……
共39张,。

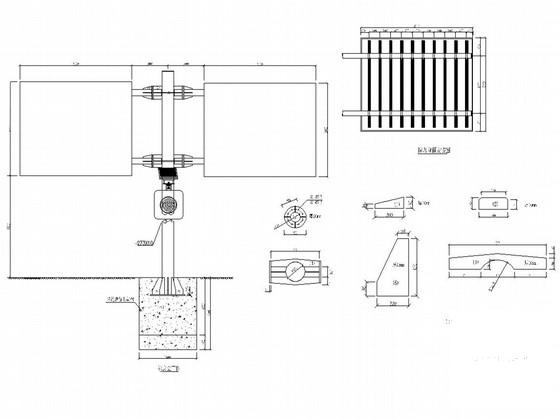

双向悬臂指路标志结构设计

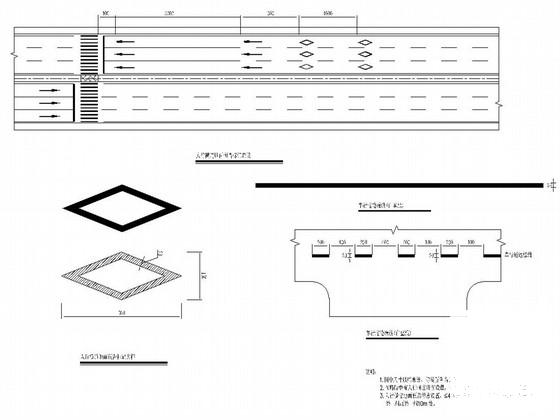

标线大样设计图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 支路交通施工大样图 - 1
    支路交通施工大样图 - 1
  • 支路交通施工大样图 - 2
    支路交通施工大样图 - 2
  • 支路交通施工大样图 - 3
    支路交通施工大样图 - 3
以上是部分截图,请下载附件后查看完整高清内容
