城市支路交通监控施工大样图设计cad信号灯及F杆箭头灯

附件详情

设计标准： （1）道路等级：城市支路 （2）设计速度：30km/h …… 机动车信号灯设施选型:

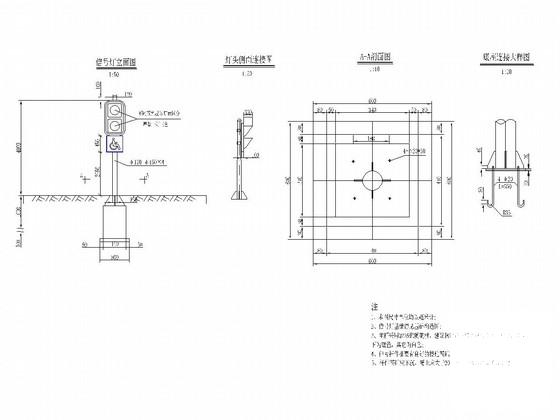

具体考虑到该路段的等级和交叉口的现状情况，选用F杆箭头灯 (图1)，在行人过街路段选用F杆满屏灯，杆上附有倒计时器，灯盘直径400mm，强光分布；符合GB 14887-2003的要求，燃点寿命50000小时以上，适合工作环境要求-40°到+60°。信号灯应具有ISO质量保证体系或等同质量保证体系，安装支架由钢板成型并经热镀锌（350mg/平方米），标准件全部采用不生锈材料，所有密封件采用硅橡胶材料，单个灯具具有独立的模块结构并能任意组合成多灯结构；信号灯外壳、色片及密封圈表面应平滑，无缺料、无开裂、无银丝、无明显变形和毛刺等缺陷。信号灯基准轴线上的发光强度大于500cd，达到I类I级W型。
……
