20m宽双向二车道照明工程设计套CAD图纸（14张）(dwg)

haha77882 · 发表于 2020-6-22 22:07:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

项目概要：
道路设计全长1185.581m，路幅宽20m，设计车速30km/h，双向2车道。以建设资源节约型和环境友好型社会为指导思想，通过对城市灯光景观规律的研究和城市形态格局的总体考虑，设计出适合车行、人行和安全舒适的灯光环境。
......

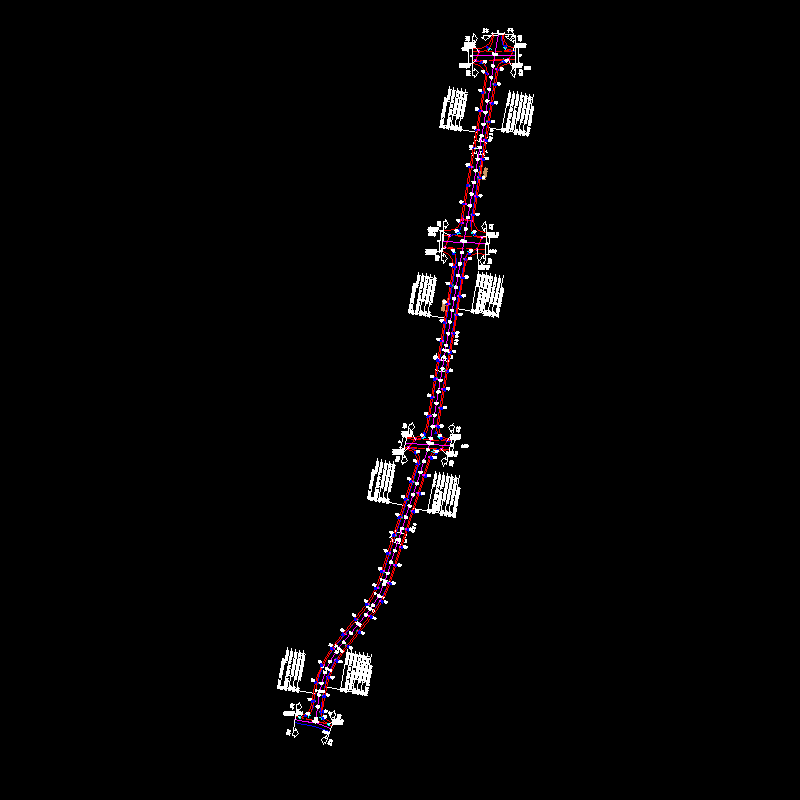

路灯布置：

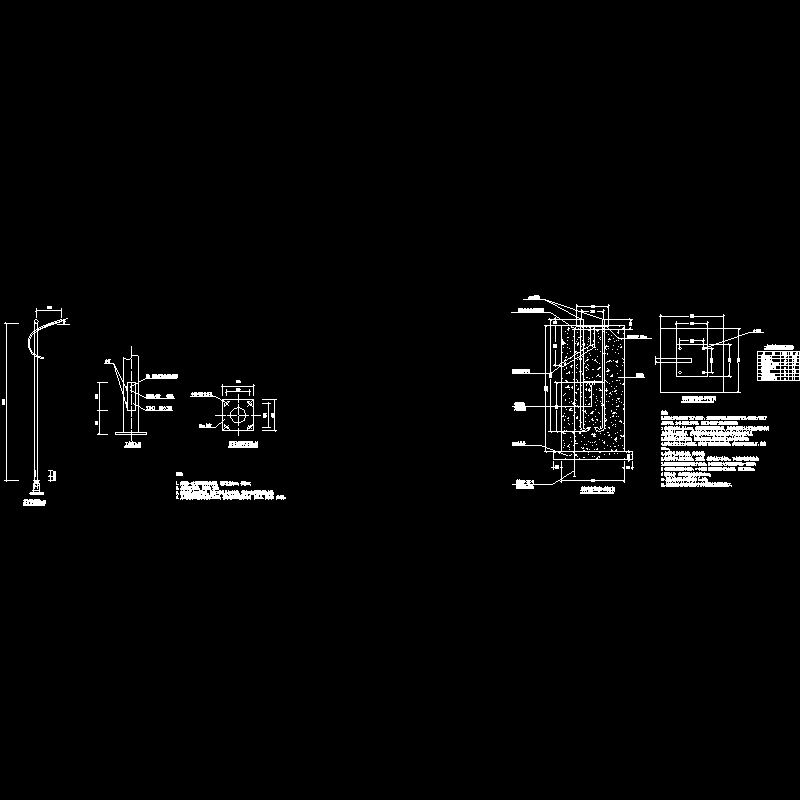

该项目基本采用常规杆式照明方式，道路主要交叉口设置10m 高双叉路灯(光源为2x110W)，以便加强交叉路口照明。
常规路段路灯具体设置如下：

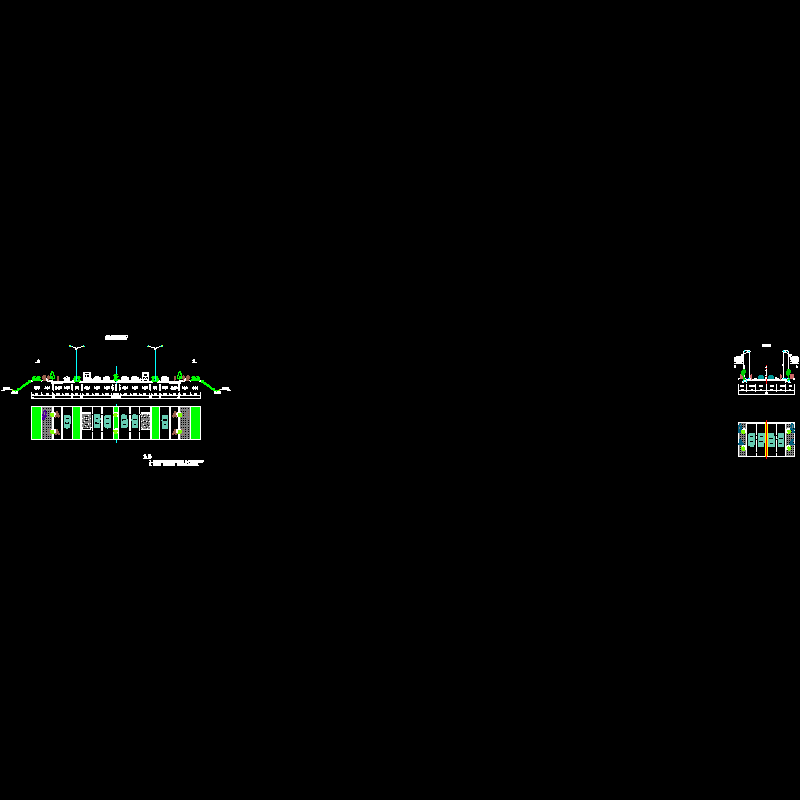

照明标准横断面：路幅宽度为20m，在道路两侧人行道内靠机动车道侧设置10m 高单臂路灯，灯杆间距32m，光源为半截光型1x110W 高效高压钠灯，悬臂长度2.5m，呈双侧交错分布。
......
设计于2015年，共14张CAD设计图。
