双向二车道城市支路绿化工程CAD施工图纸（14张）(cad设计图)(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
1.设计范围：路线全长1.452km；
2.机动车道数为双向两车道，道路路幅宽度20米，结合工程经验标准横断面设计提出以下方案：
人行道2.0m 绿化带2.0m 非机动车道2.5m 机动车道2×3.5m 非机动车道2.5m 绿化带2.0m 人行道2.0m =20m。
......
设计标准：
城市道路 等级：城市支路
设计行车速度：30km/h
路面结构设计年限：10年
车道数：双向两车道
路面设计标准轴载：BZZ-100
......
设计于2014年，共14张CAD设计图。

00 tk01.dwg

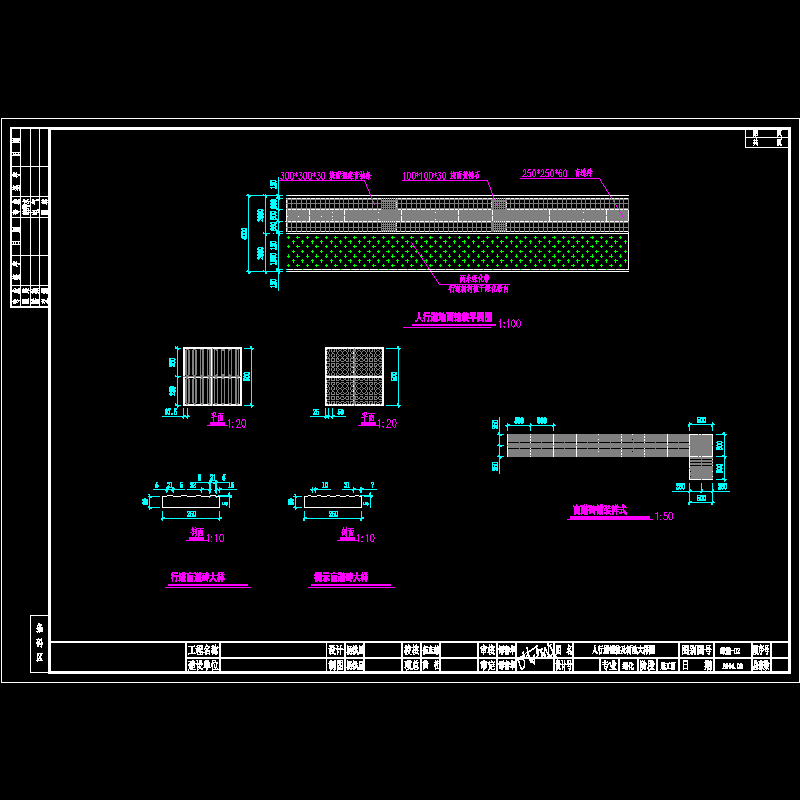

人行道标准详图.dwg

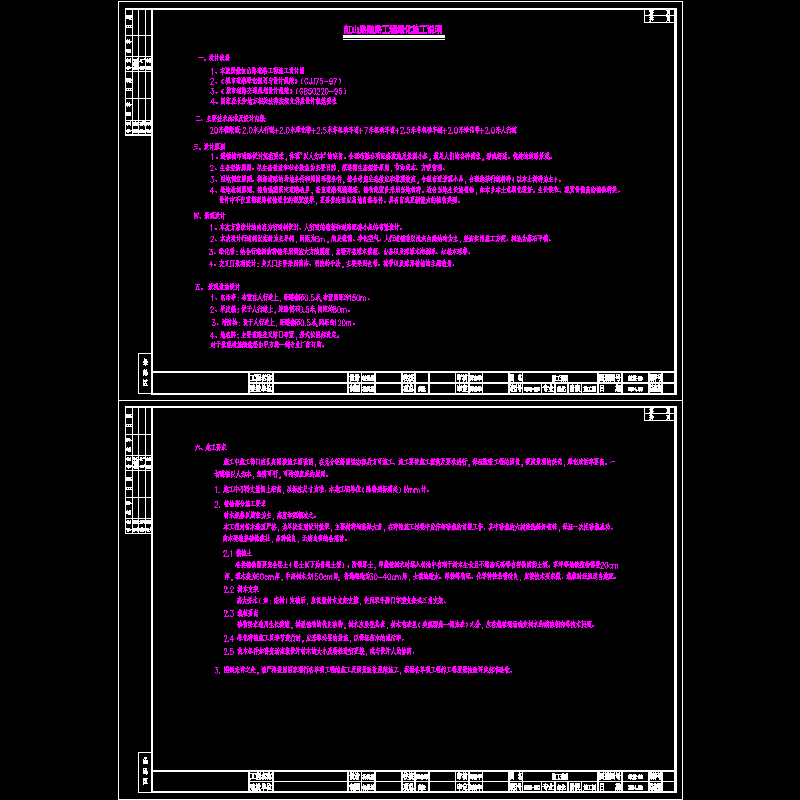

施工说明.dwg

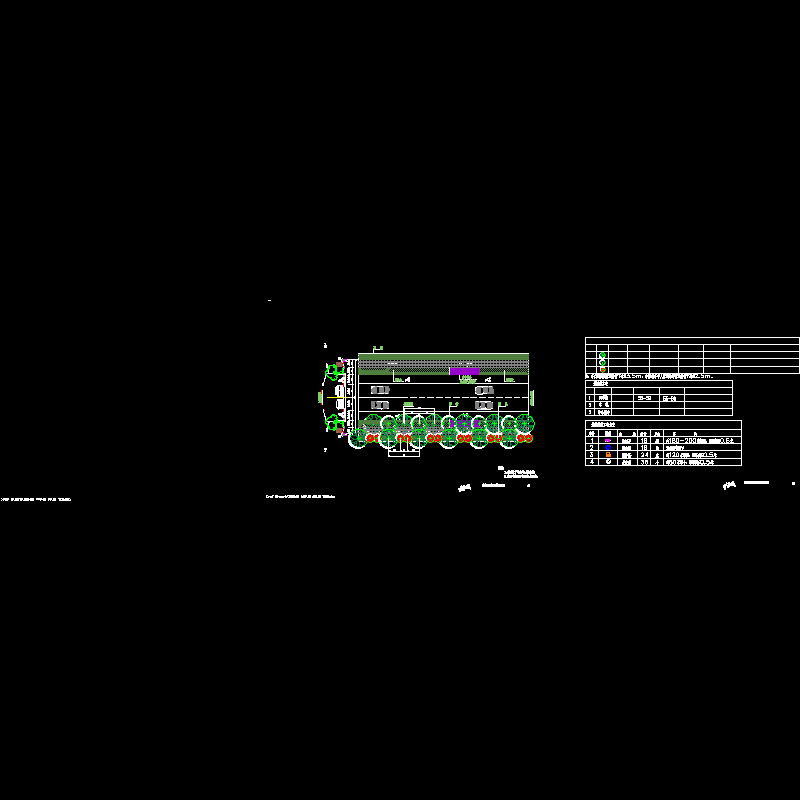

绿化平面图.dwg

绿化标准段及工程量表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-22 22:07:01上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
