市政道路照明设计CAD施工图纸14张(高压钠灯)

附件详情

  • 施工图 设计说明

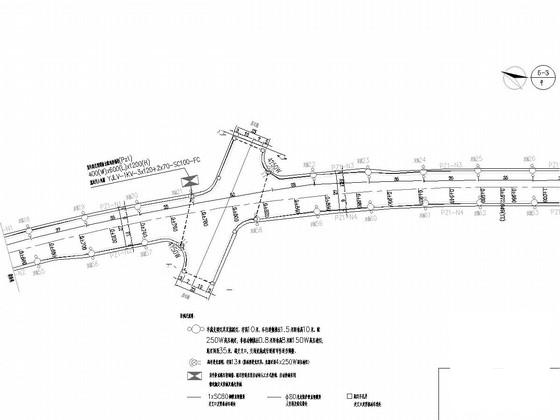

  • 道路照明总 平面布置图 5
  • 配电系统图
  • 高杆灯灯型立面图
  • 路灯灯杆内接线图
  • 路灯基础图
  • 高杆灯路灯基础图
  • 灯杆立面图
  • 手孔井构造图
  • 控制箱基础图
  • 设备材料汇总表

附件详情

道路全长约1400m,红线宽度24m。按城市次干路进行照明设计,平均亮度为0.75cd/m2,亮度均匀度为0.40,平均照度不小于15LX,照度最小均匀度为0.35,严格限制眩光(最大初始值10%),照明功率密度值必须小于0.7W/m。采用双侧对称布置(布置距离约35m,中心轴线为参照)常规照明方式,灯具配光类型暂定为半截光型。机动车道侧光源采用250W高压钠灯,人行道侧光源采用150W高压钠灯,路灯仰角15;交叉口设置高杆灯,采用4×250W高压钠灯,距地高13米。
……
节能措施:
根据照明标准,采用技术先进,经济合理,又节约能源的施工图设计。选用灯具效率高的光源,耗能低的镇流器,气体放电灯应加电容补偿,补偿后功率不小于0.85,采用就地补偿方式。根据地区和季节变化确定路灯的停开时间。道路照明控制采用定时控制和光电控制,照明开灯时的天然照度水平为30LX。
……
共计14张,设计于

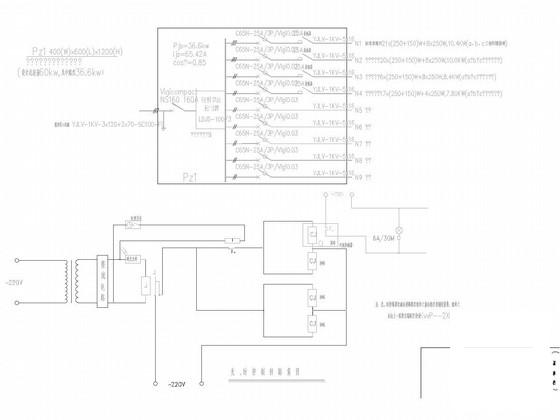

配电系统及控制图

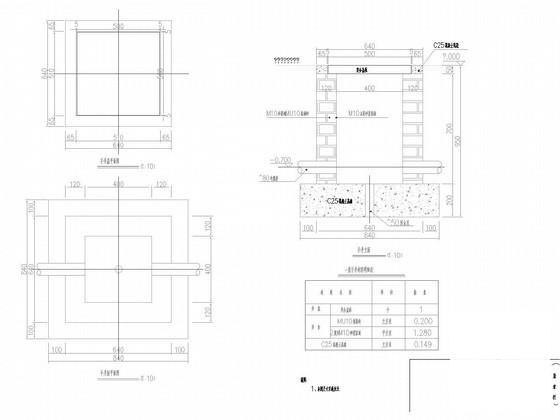

手孔井构造图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 市政道路施工图设计 - 1
    市政道路施工图设计 - 1
  • 市政道路施工图设计 - 2
    市政道路施工图设计 - 2
  • 市政道路施工图设计 - 3
    市政道路施工图设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
