[CAD]经济技术开发区二车道道路排水工程施工图纸（雨污水箱涵）.dwg

0 主题	0 帖子	1183 积分

Rank: 8 Rank: 8

发表于 2020-12-11 20:32:16 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

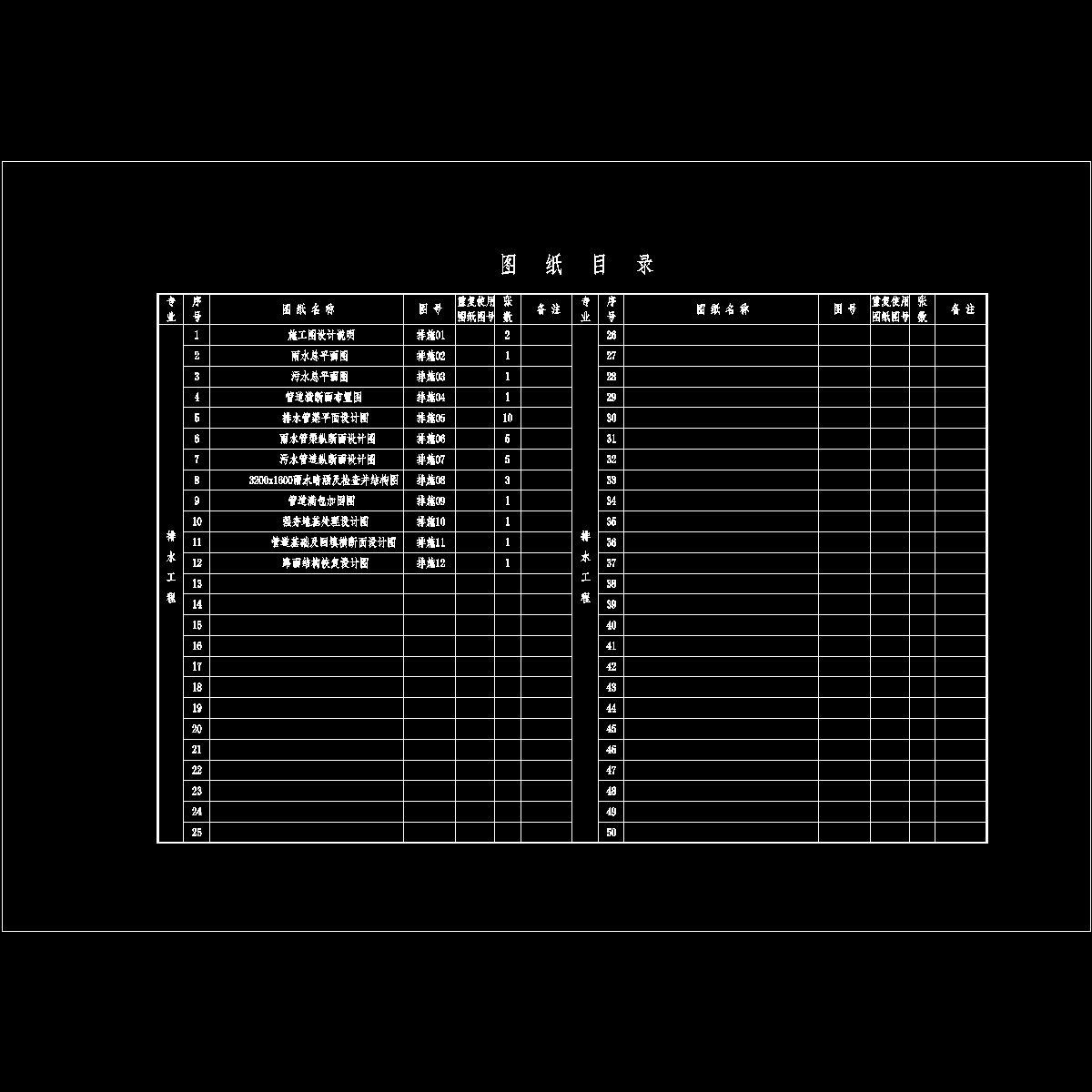

附件详情施工图设计说明雨水总平面图污水总平面图管道横断面布置图排水管渠平面设计图10 雨水管渠纵断面设计图5 污水管道纵断面设计图5 3200x1600雨水暗涵及检查井结构图3 管道满包加固图强夯地基处理设计图管道基础及回填横断面设计图路面结构恢复设计图

00目录.dwg

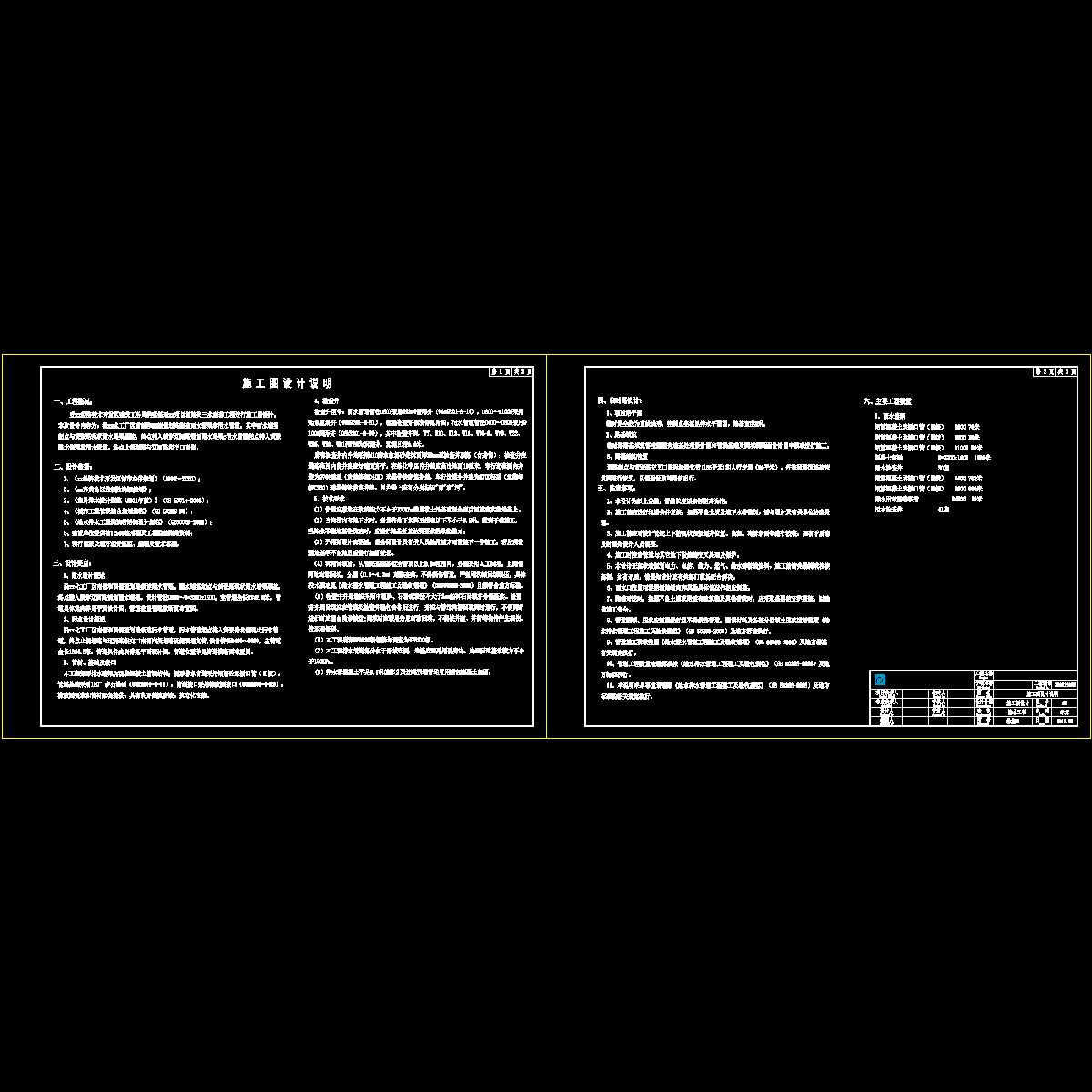

01排水工程说明.dwg

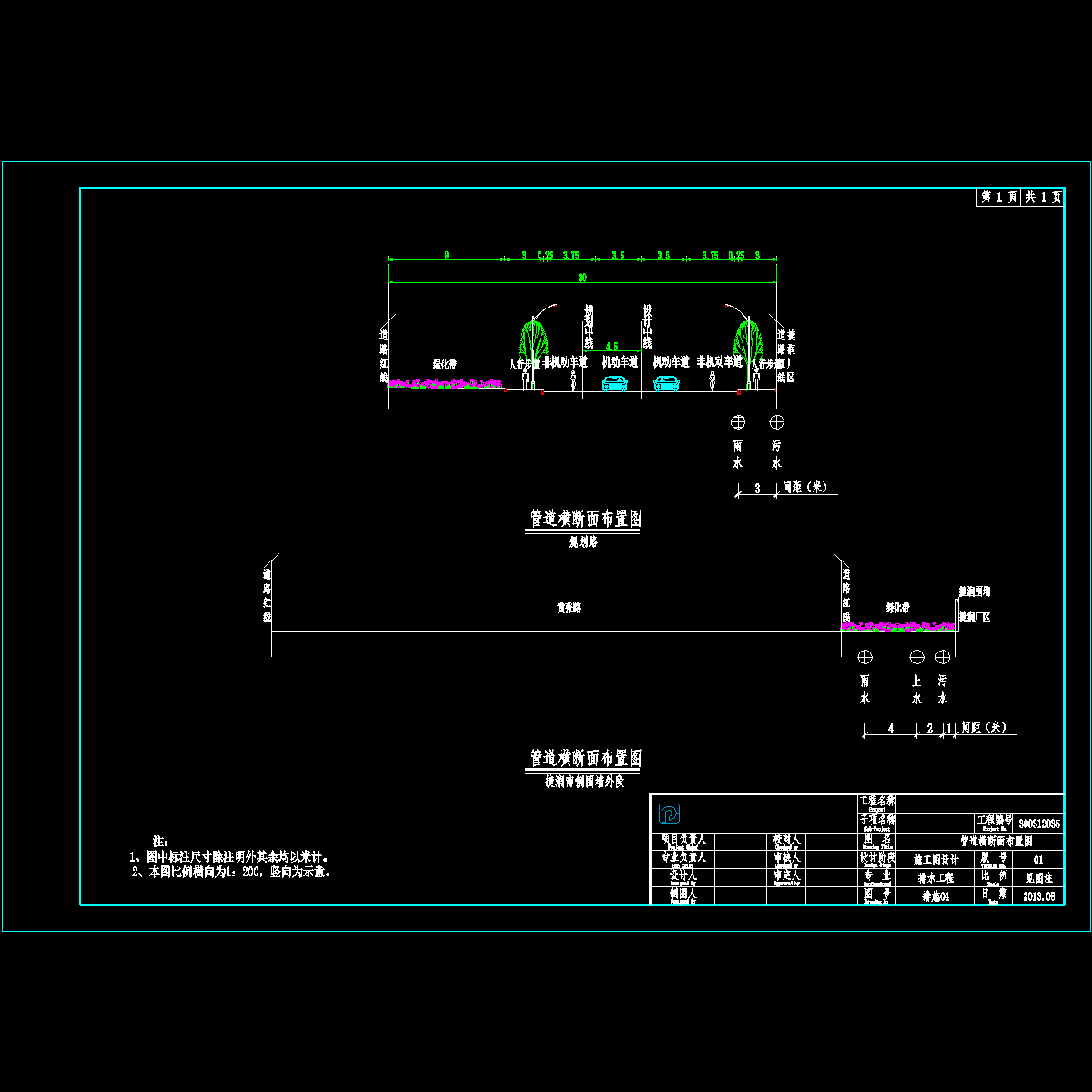

04管道横断面布置图.dwg

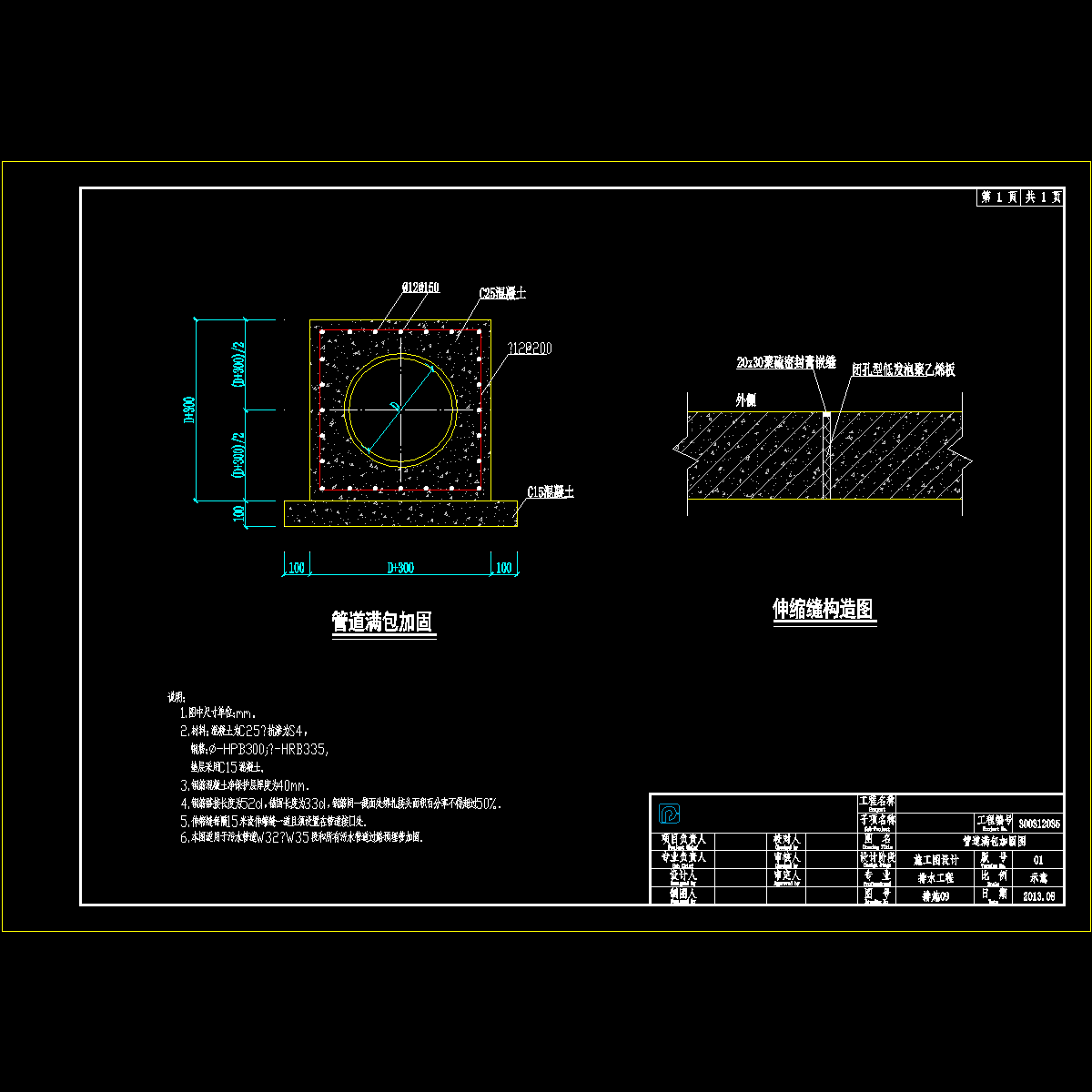

09满包混凝土加固图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

5.48 MB

下载售价: 100 积分 赚积分
