1-6x2.4m斜交过水箱涵全套CAD施工图纸（附完整设计书）(道路等级)(dwg)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1.道路等级：城市次干道Ⅰ级； 　　 2.计算行车速度：40Km/h； 　　 3.设计荷载：公路－Ⅱ级; 　　 4.箱涵设计安全等级：三级; 　　 5.水位标准：内河常水位5.0米，警戒水位5.5米，排涝水位6.0米。 　　...... 　　项目概要： 　　 箱涵布孔为一孔6m箱涵，净高2.4m，箱涵中心线与道路前进方向的斜交角为105°。 　　...... 　　设计于2010年，共9张CAD设计图，大量设计文件。

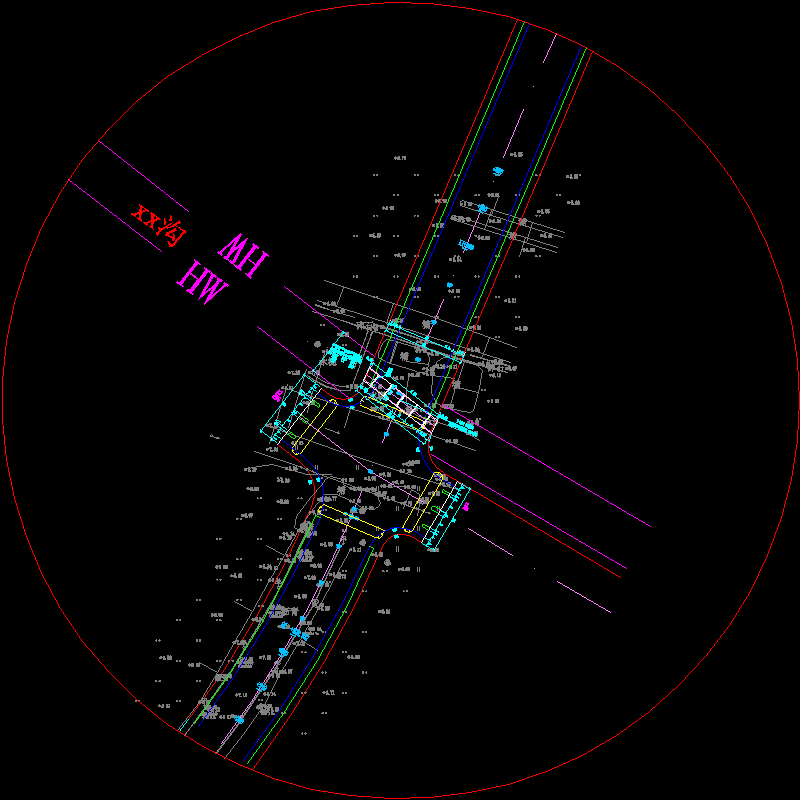

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
