一份桩锚基坑支护CAD施工图纸（附计算书）(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

基坑开挖深度4.9米，采用理正 深基坑 软件设计。基坑AB段采用排桩支护型式，桩径D=1200mm，桩芯距d=2000mm；BC段采用桩锚支护型式，桩径D=900mm，桩芯距d=2000mm；CA段采用放坡 素喷支护形式。
13张，编制于2014年。

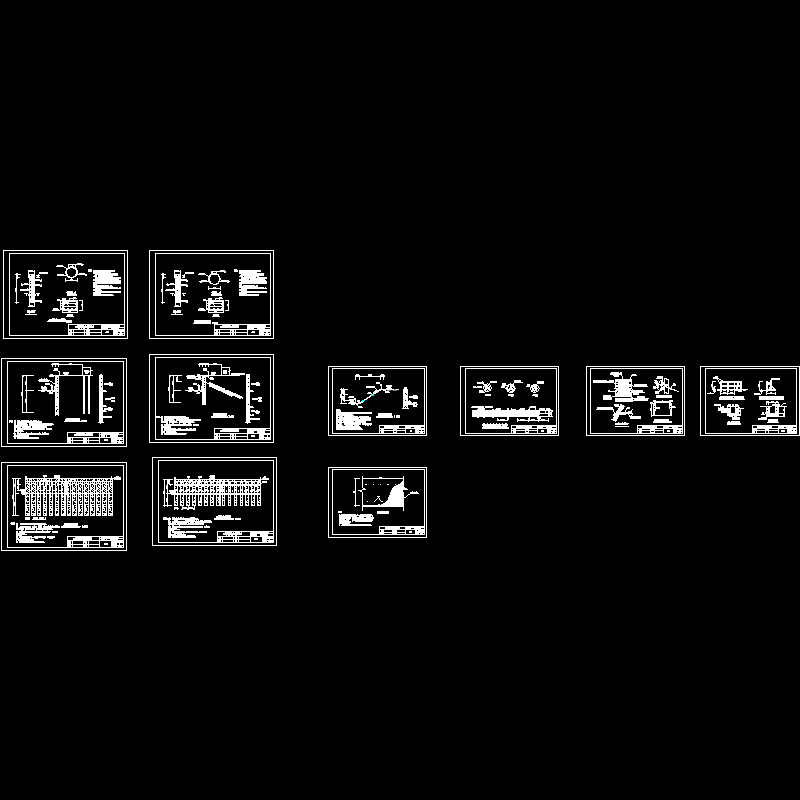

桩锚支护

支护桩配筋

锚索大样

剖面图.dwg

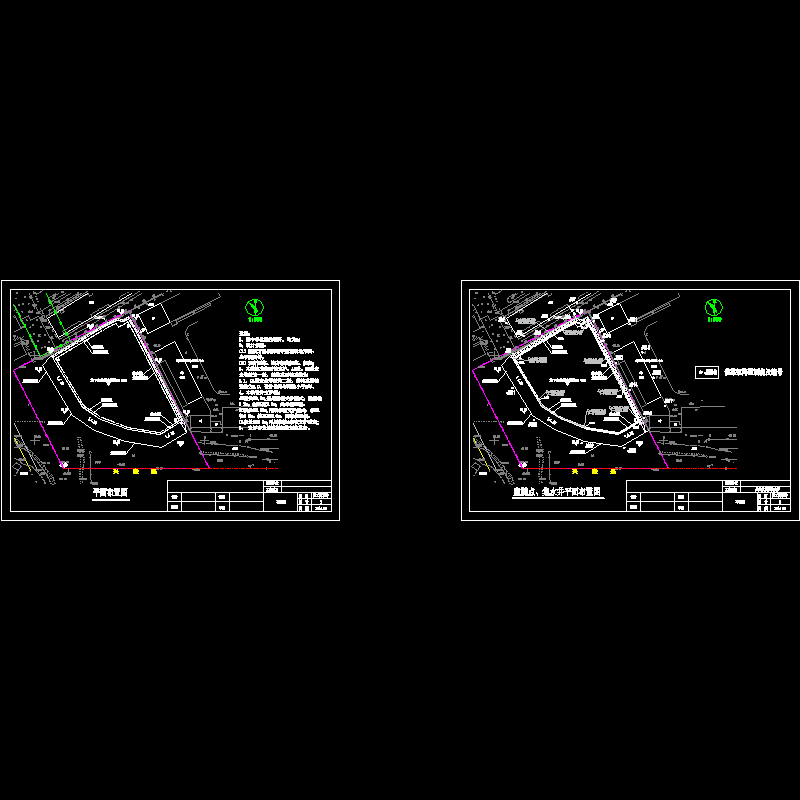

总平面图.dwg
