二级公路交通安全设施CAD施工图纸（标志标线护栏）.dwg

0 主题	0 帖子	1187 积分

Rank: 8 Rank: 8

发表于 2020-12-1 22:43:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

道路标线采用环保反光涂料涂划。行车道边缘线，采用白色振荡标线，线宽15cm；中心单黄虚线：实线长400cm间隔600cm，线宽15cm。人行横道线：白色实线，线宽40cm，间距60cm。沿线路堤边坡高度超过3.5m的路段、桥头路段均设置B级波形梁护栏。　　……共计46张

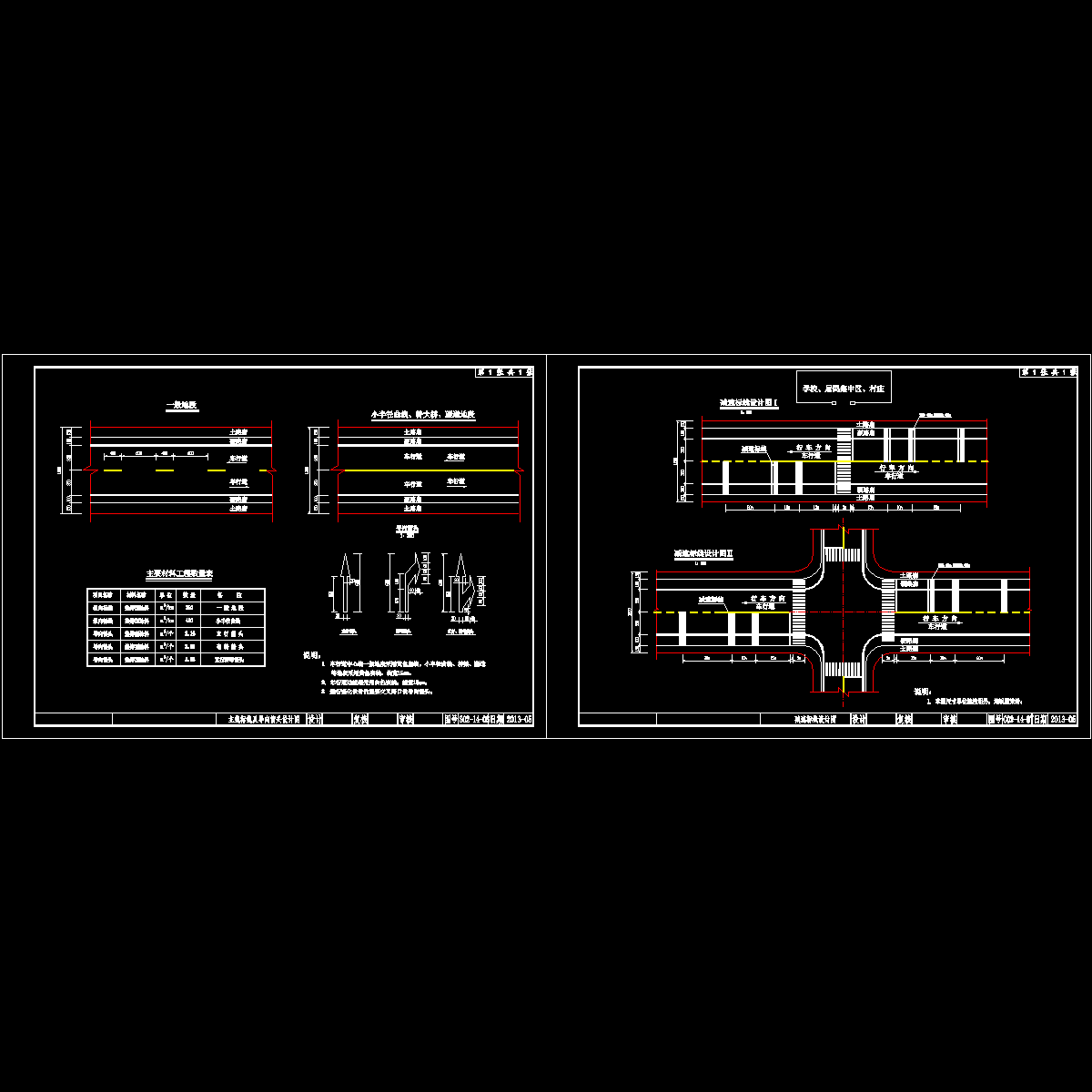

06.07路面标线布置图1.dwg

07单悬臂标志设计图.dwg

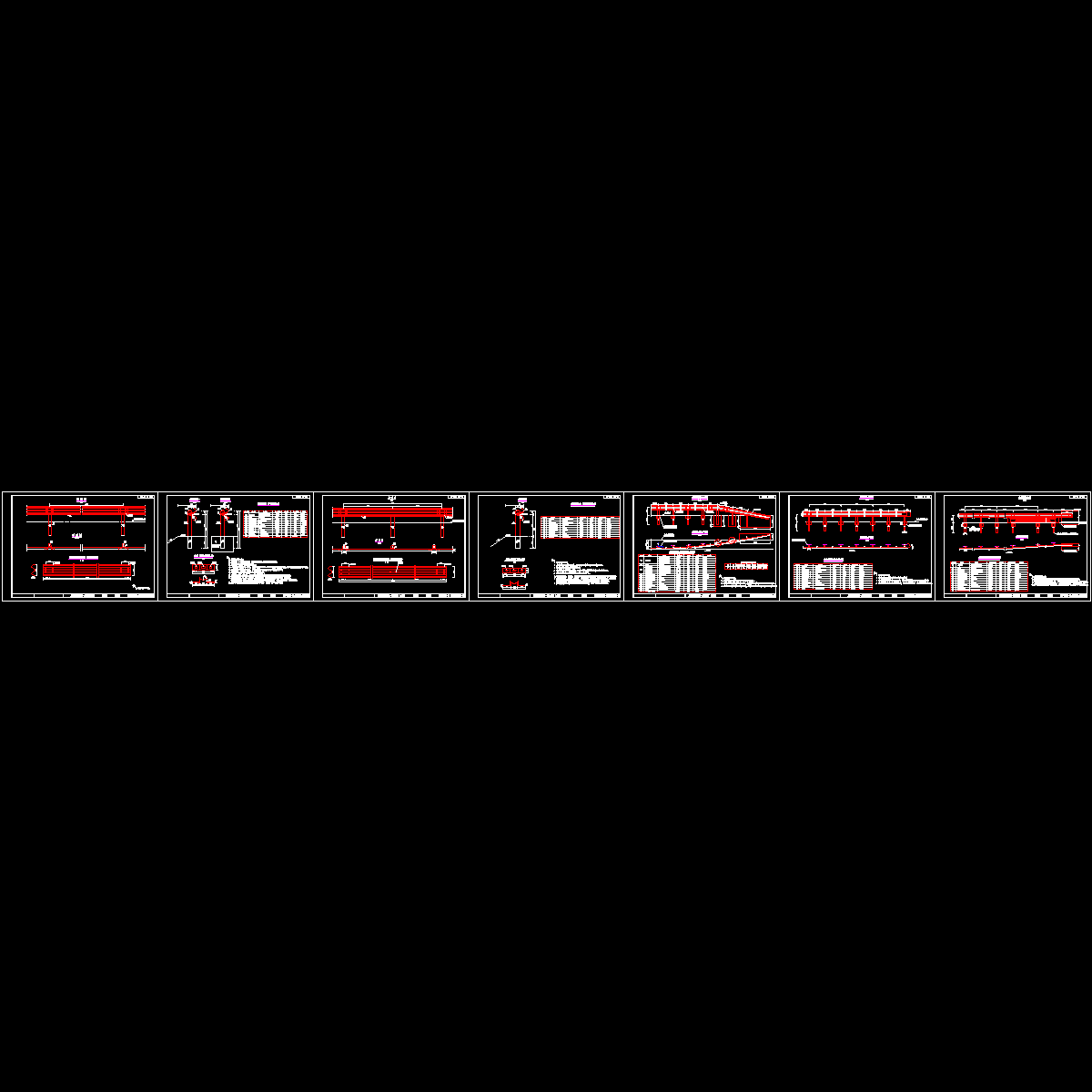

10路侧波形梁护栏一般构造图.dwg

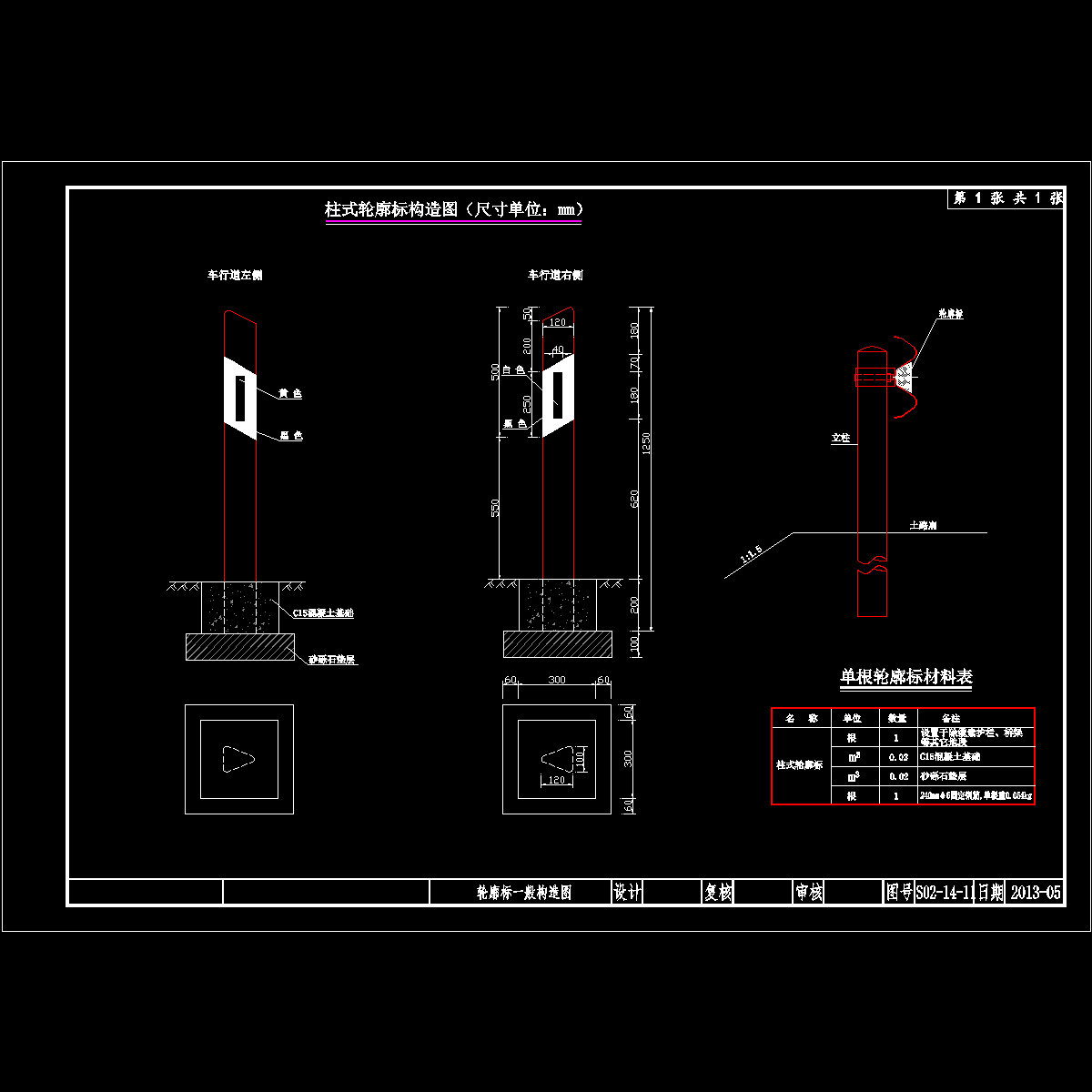

11轮廓标一般构造图.dwg

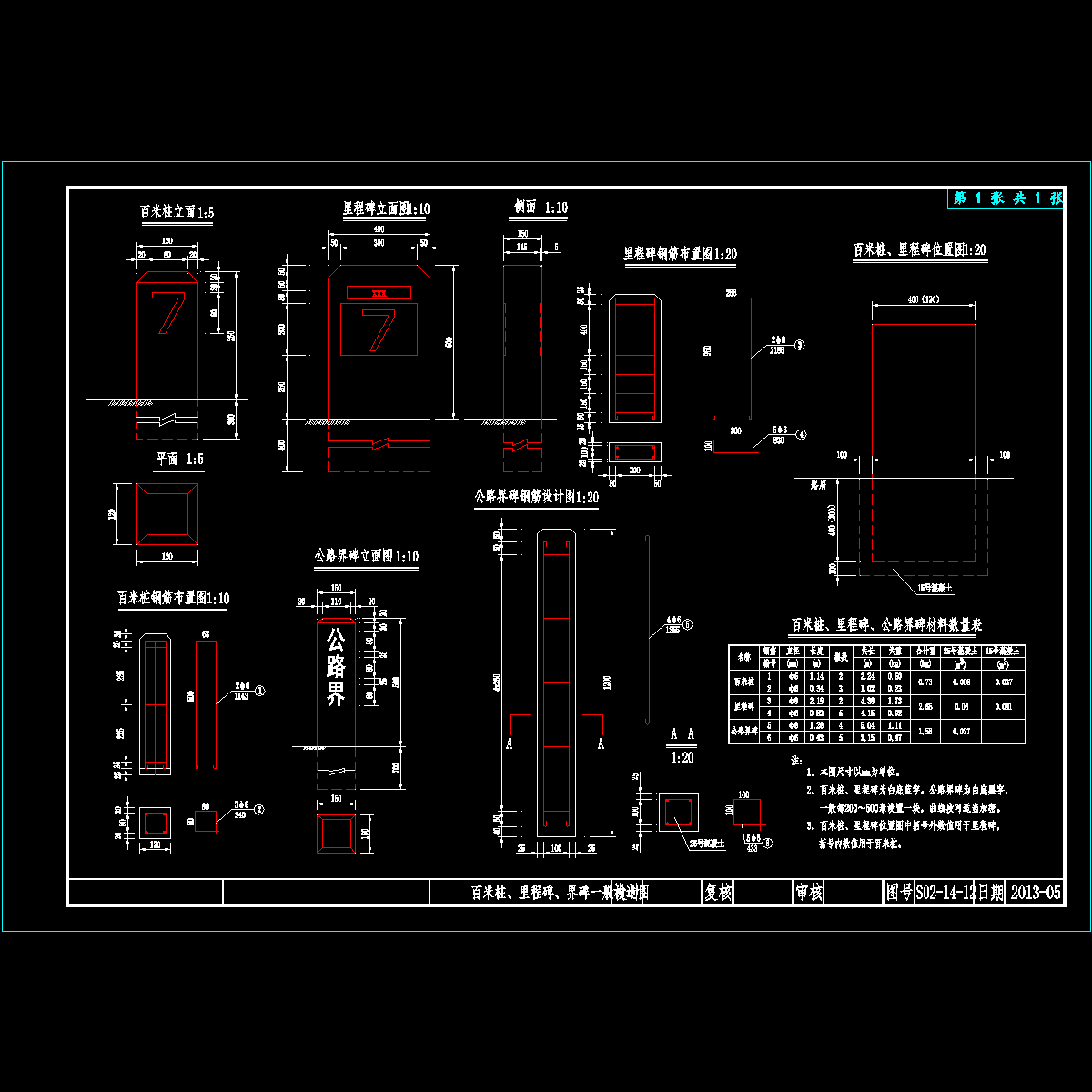

12百米桩、里程碑、界碑结构设计图.dwg

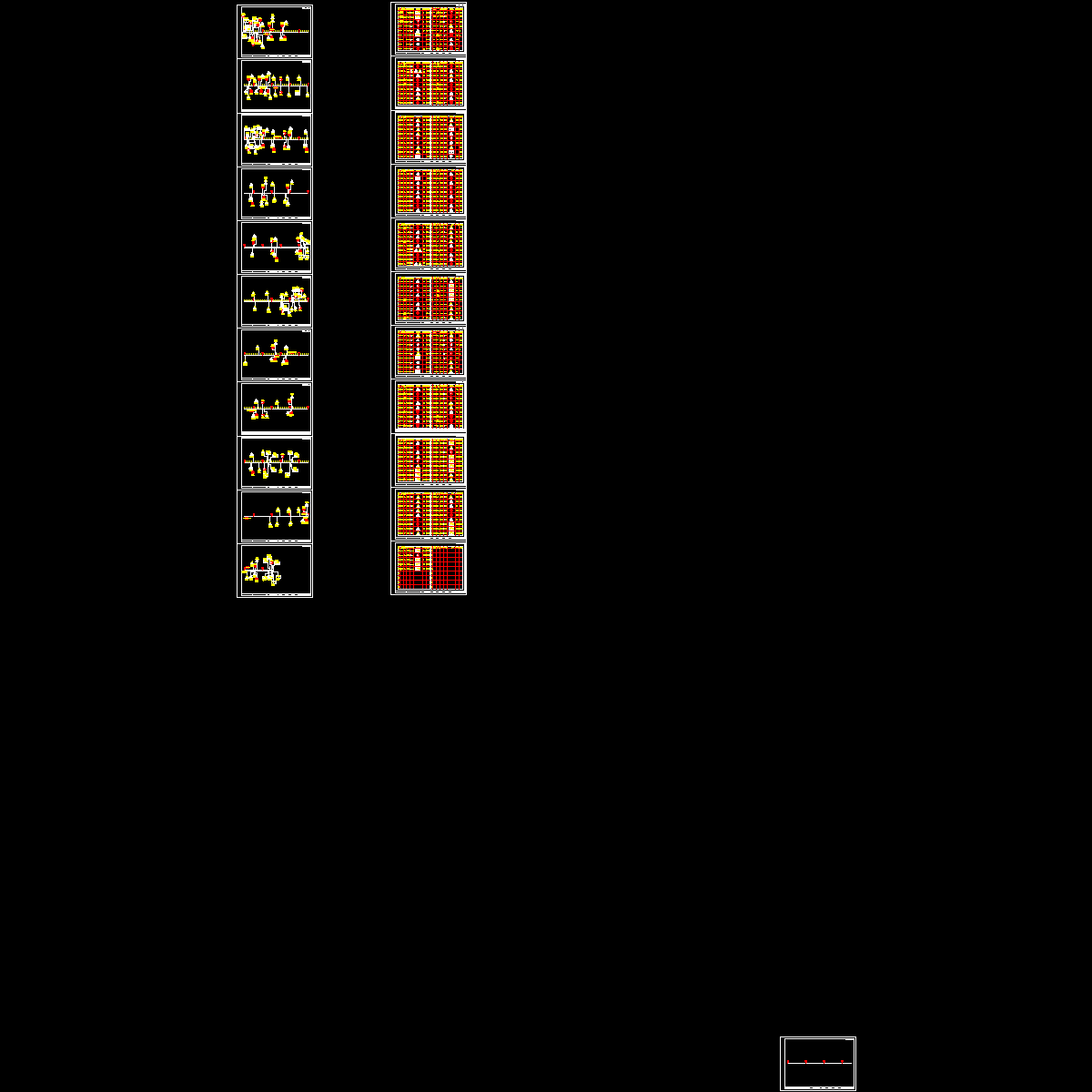

3-4沿线标志布置表.dwg

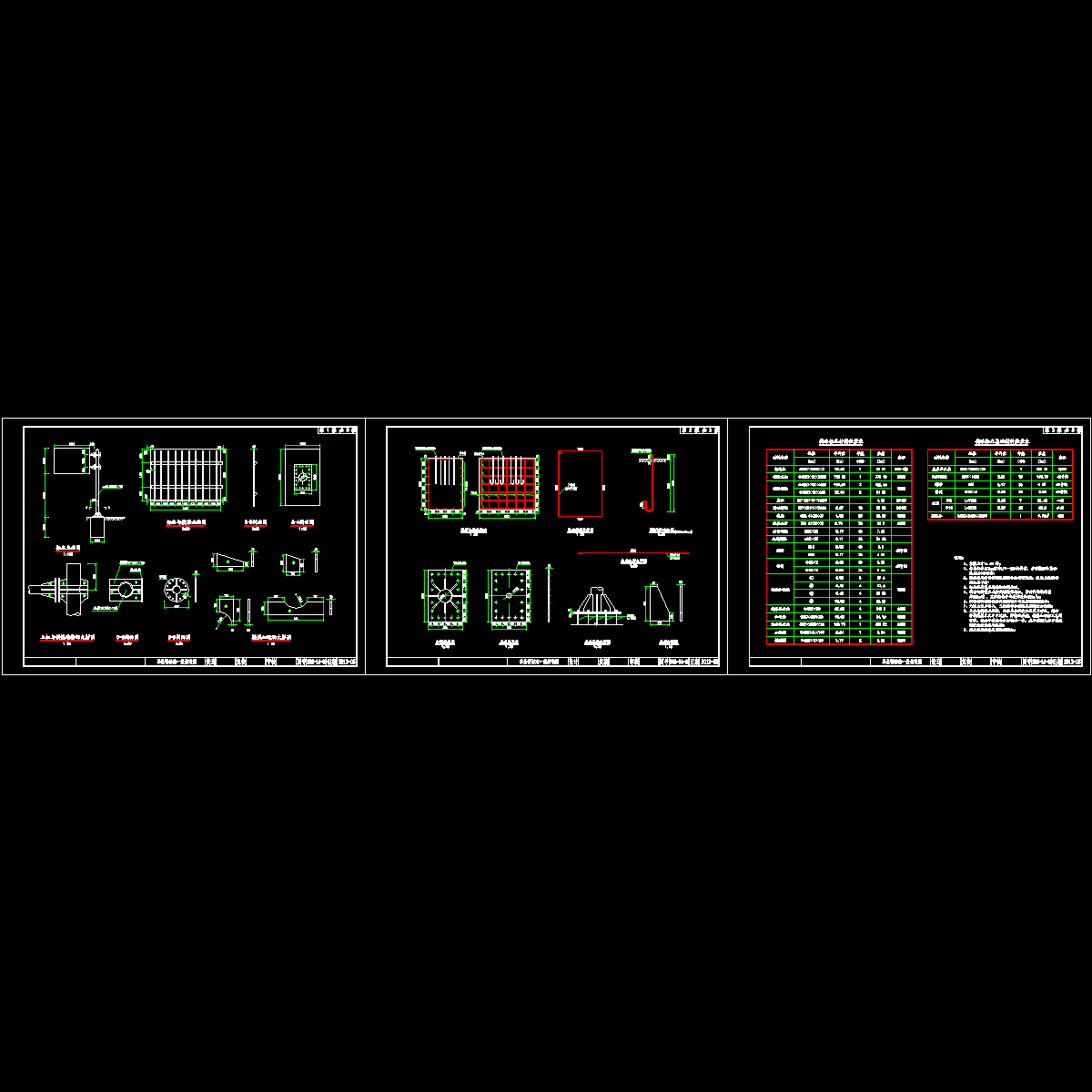

8一般标志结构设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

1.03 MB

下载售价: 100 积分 赚积分
