城市次干道工程交通设施设计cad图纸,标志标线设计和交通信号灯设计

tamama22ss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 道路全长524.722米，该附件为交通工程设计图，包含交通标志标线设计、交通信号灯设计、交通安全设施设计、行人过街系统等。 　　 标准路段路宽30m，交叉口拓宽路段宽37m。 　　...... 　　技术标准： 　　 道路等级：城市次干道； 　　 设计车速： 40km/h； 　　 路幅宽度：规划路幅宽30米； 　　 机动车车道宽度：3.25~3.5m/车道； 　　 设计荷载：路面标准为BZZ-100；桥涵标准：城-A级； 　　 设计年限：15年。 　，共54张CAD设计图。

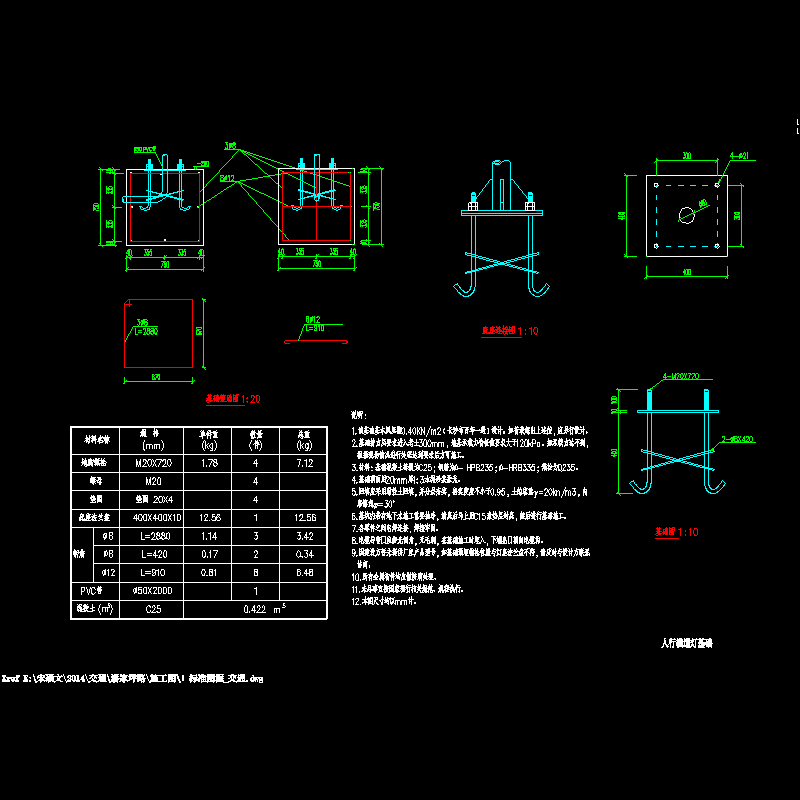

12信控1-人行横道灯基础.dwg

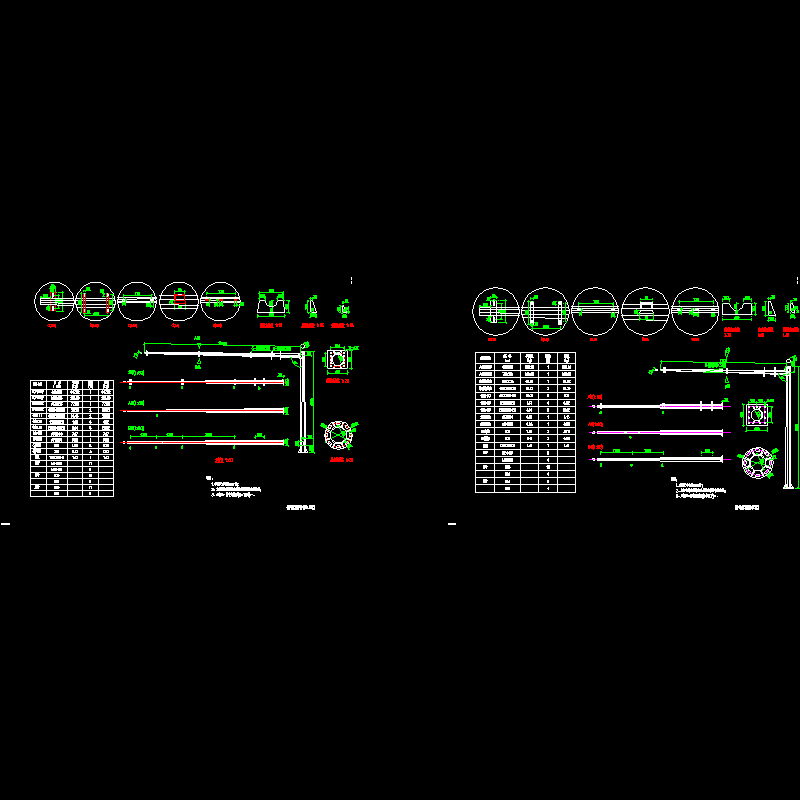

13信控2-信号灯杆件(10.5m、7m).dwg

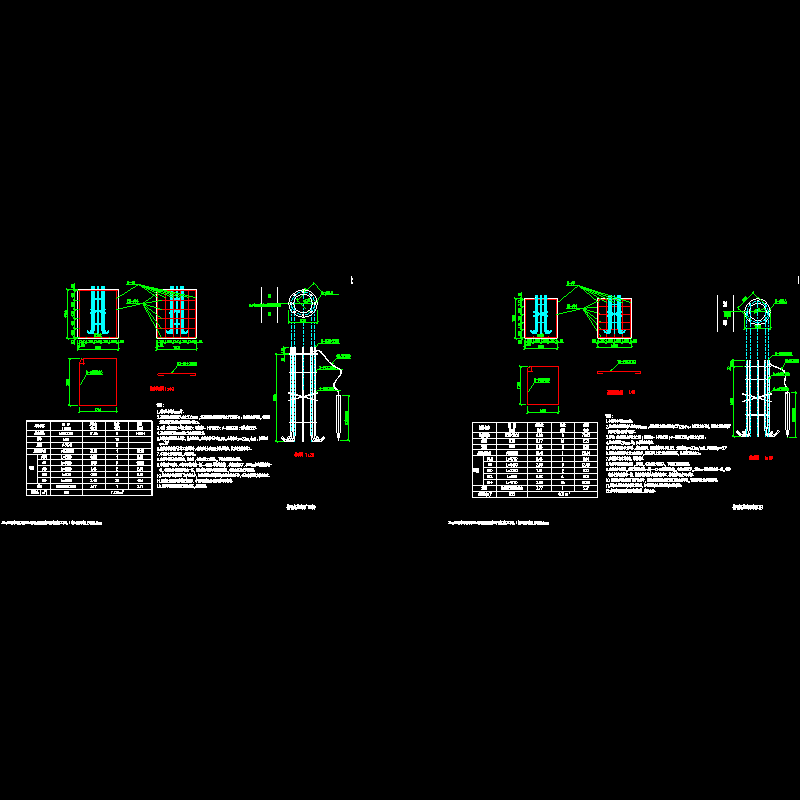

15信控2-信号灯基础(9~13m、9m以下).dwg

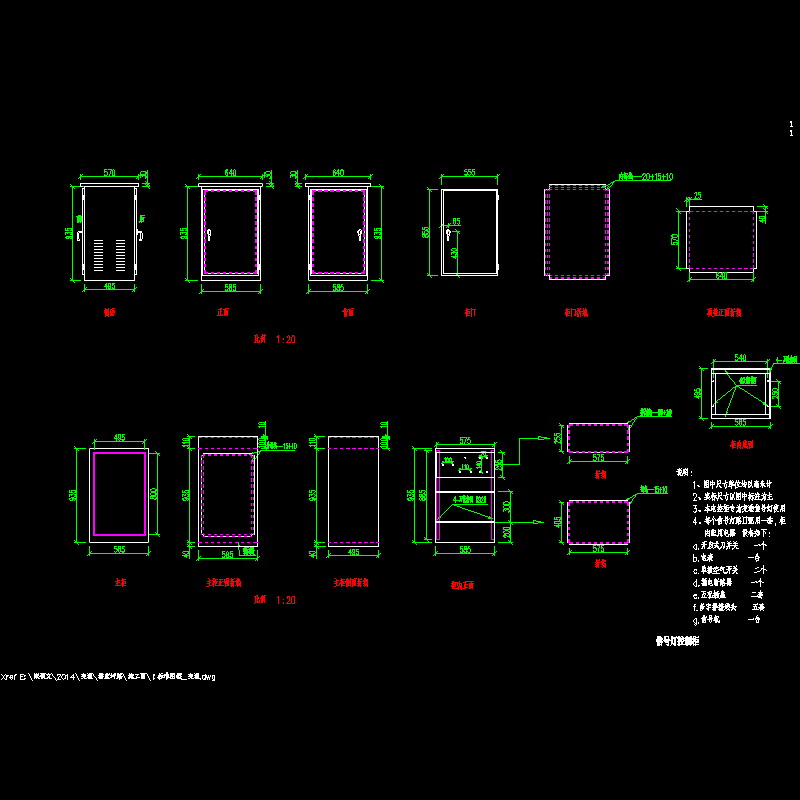

19信控4-信号灯控制柜.dwg

2-交通平面图.dwg

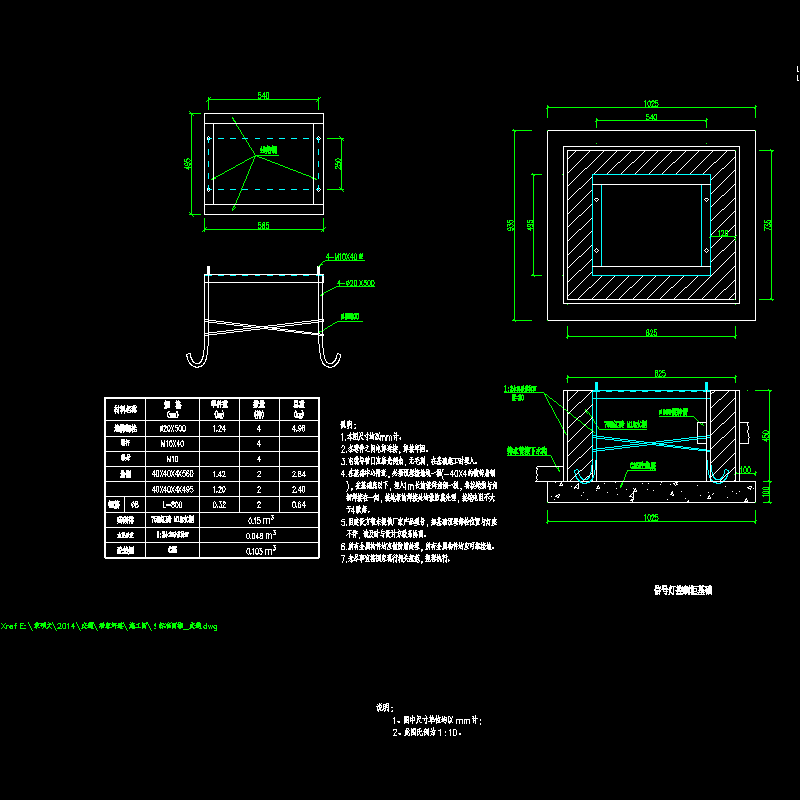

20信控4-信号灯控制柜基础.dwg

21信控5-电子警察杆件(7m、5m).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
