35m宽城市支路给排水设计CAD大样图(14张)(标准横断面图)(dwg)

[复制链接]

0

主题

0

帖子

875

积分

超级版主

Rank: 8Rank: 8

积分
875
发表于 2020-6-22 22:07:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

项目概要:
道路全长522.904m,规划红线宽35m。本次内容为三水工程设计图。
......
设计标准:
1、道路等级:城市支路。
2、设计车速:30Km/h。
3、路面类型:沥青混凝土路面。
4、路面设计使用年限:10a。
......
横断面设计:
道路控制红线宽度为35m。
道路横断面布置:5m(墙基绿化) 3.5m(人行道) 1.5m(绿化带) 15m(车行道) 1.5m(绿化带) 3.5m(人行道) 5m(墙基绿化)=35m;主路横坡1.5%,路拱采用修正二次抛物线路拱,路缘石采用数控加工樱花红花岗岩路缘石。
路面结构设计:
车行道:
面层:4cm(AC-13)细粒式沥青混凝土(SBS改性沥青) 6cm(AC-20)中粒式沥青混凝土
基层:18cm 5.5%水泥稳定碎石 18cm 5.5%水泥稳定碎石 18cm 5%水泥稳定风化砂。
人行道:6cm荷兰砖 3cm水泥砂浆 12cm水泥混凝土 15cm级配碎石。
......
设计于2015年,共14张CAD设计图。

节点大样图

排水管道标准横断面图

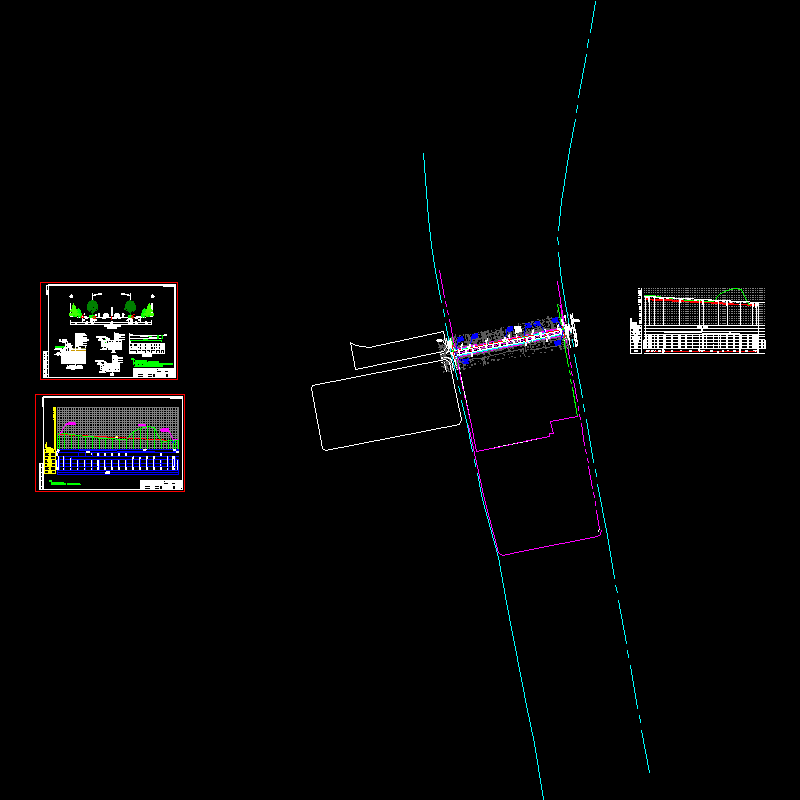

排水.dwg
排水.dwg

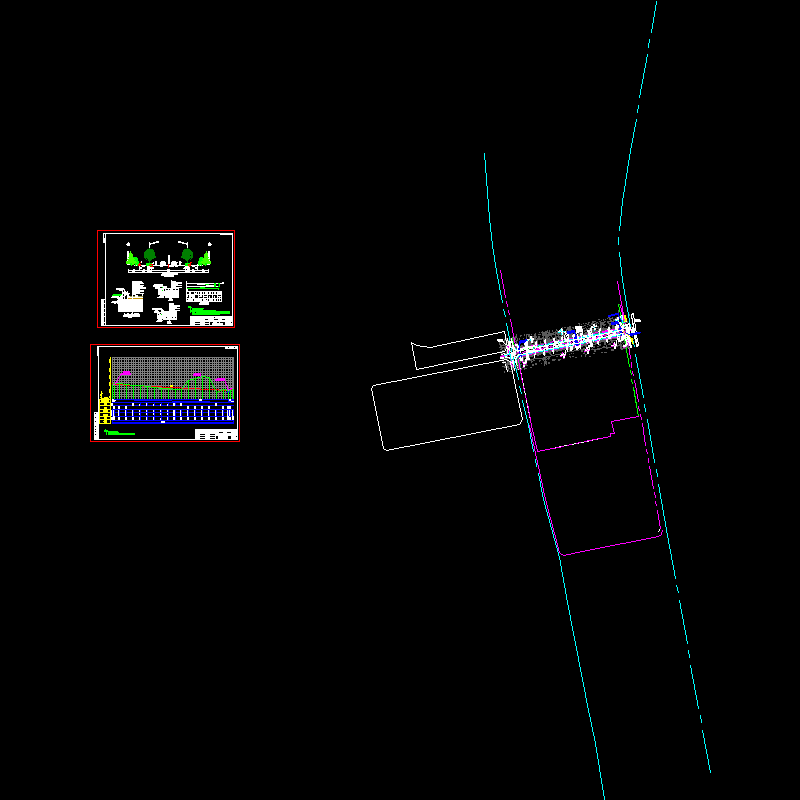

给水.dwg
给水.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 22:07:02上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11ew1cwsfe0cwccf01.rar

1.72 MB
