城市次干道排水工程CAD施工大样图设计32张(标准横断面图)(dwg)

aassjjkk · 发表于 2020-6-22 22:08:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

区位图

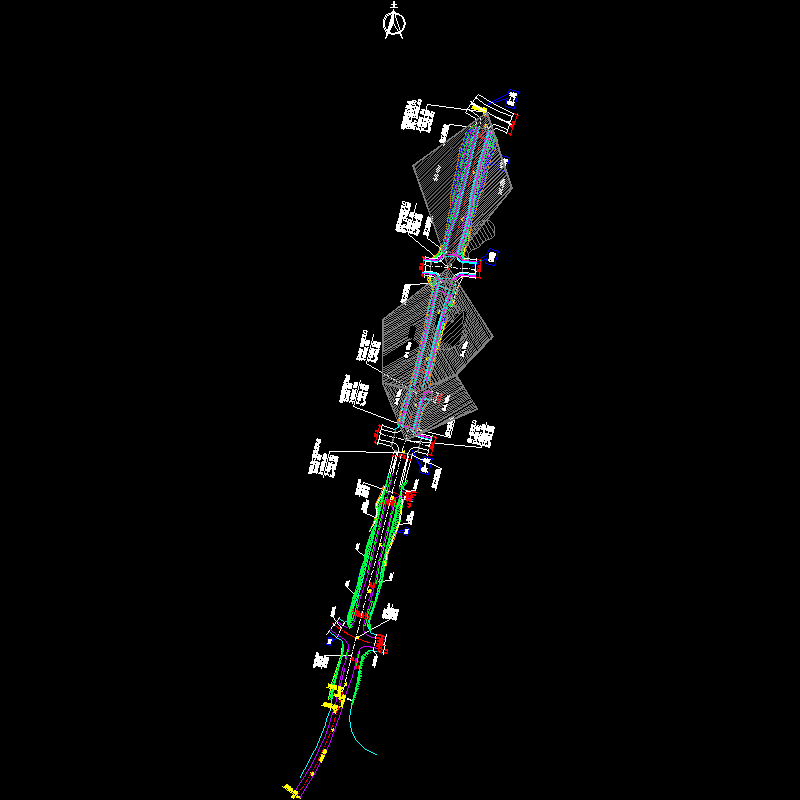

排水总平面图
32m宽道路排水管网标准横断面图
雨水管线检查井井表
污水管线检查井井表
排水平面图
雨水纵断面图
污水纵断面图

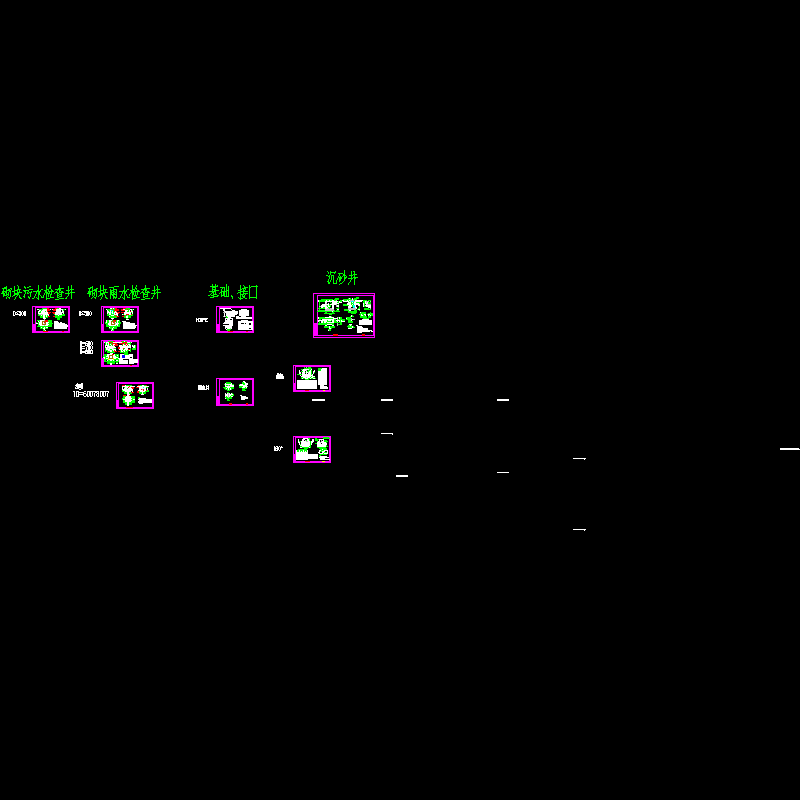

矩形砌体雨水检查井大样（D≤500）
矩形砌体雨水检查井大样（D=600～800）
矩形浅型雨水检查井大样（D=600～800）
矩形砌体污水检查井大样（D≤500）
沉砂井大样图
HDPE双壁波纹管管沟开挖及回填图
180°混凝土管道基础及接口大样图
满包混凝土加固大样图
双篦雨水口大样图
浅型雨水检查井盖板配筋图

附件详情

本道路等级为城市次干道，设计时速40km/h。道路标准路幅宽为32m，双向四车道，道路全长677.622km。本图纸设计内容主要为排水工程施工图设计。
……
道路等级：城市次干道
设计年限：交通量饱和设计年限15年，SMA沥青砼路面结构设计年限10年
设计行车速度：40km/h
标准路幅：8.5 7.5 7.5 8.5=32m
道路长度：677.622m
最大纵坡：1.1%
最小圆曲线半径：无
最小竖曲线半径：5025m（凸）
停车视距：≥40m
路面结构设计荷载：BZZ-100型标准车
地震设防标准：按地震基本烈度为6°进行构造设防
路幅分配如下：
8.5m（人行道） 7.5m（车行道） 7.5m（车行道） 8.5m（人行道）＝32m
道路横坡：车行道向外1.5%，人行道向内2.0%。车行道和人行道均采用直线型路拱。
……
该项目为新建区域永久性市政排水工程，排水系统规模均按远期规划进行设计，远期设计年限为2020年。
排水体制采用雨、污水分流制，雨、污水管网分别自成体系。
道路雨水管道布置基本情况：道路标准路幅宽度为32m，雨水管道双侧布置于人行道下。雨水管道中心距路缘石2.0m。
道路污水管道布置基本情况：道路标准路幅宽度为32m，污水管道双侧布置于人行道下。管道中心距路缘石5.5m，具体布置位置详见《排水管网标准横断面图》。该项目地块范围内污水考虑就近接入污水检查井。
……
共32张，编制于2013年。
