城市次干道道路给排水工程施工大样图设计cad断面图

本次道路设计范围为道路、隧洞部分给排水工程设计，包括隧洞段给排水设计、路面段排水系统设计。

……

本次东大道消防给水管及压力排水管为非重力流压力管道，主要是沿隧洞两侧检修通道布置，在横穿道路车行道时管顶覆土控制不小于0.7m，其他段结合检修通道具体空间情况进行合理铺设。

……

顶管段及排水隧道：

在设计顶管和隧道段的起始端以及中间段适当位置设置工作竖井，工作竖井用于始发端放置顶进及暗挖设备，并进行暗挖作业，同时作为向路面运送土石方的通道。顶管段管材采用玻璃钢夹砂管专用顶管。

……

共106张，cad格式，。

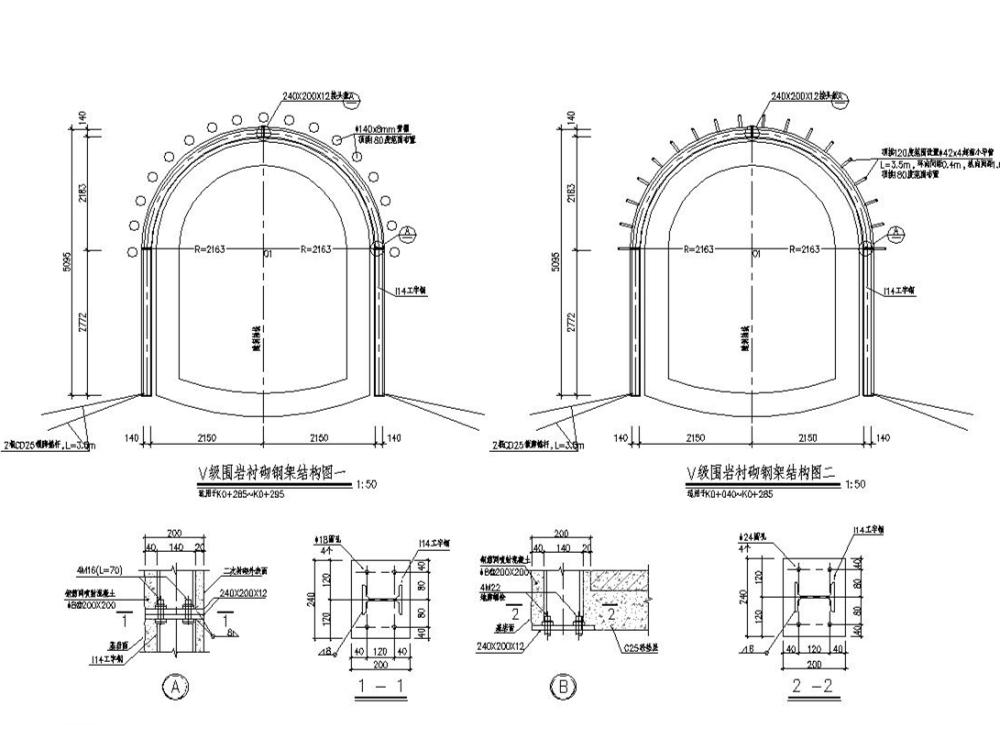

V级围岩复合衬砌超前支护结构图

隧洞起点竖井及内部构筑物大样图

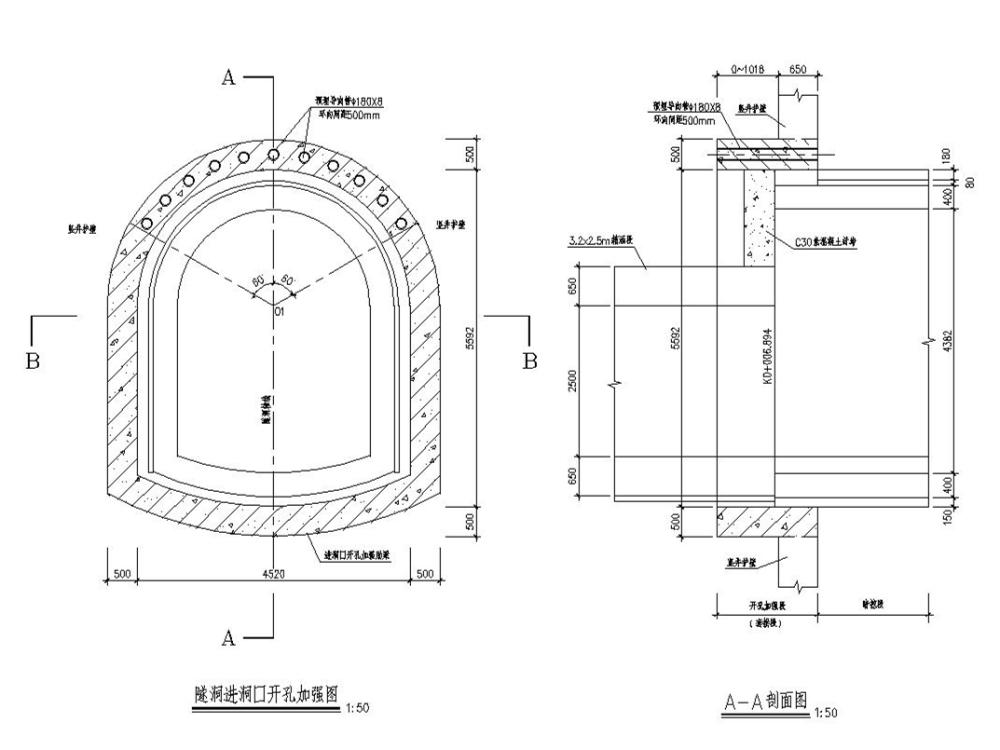

隧洞进洞口开孔加强图

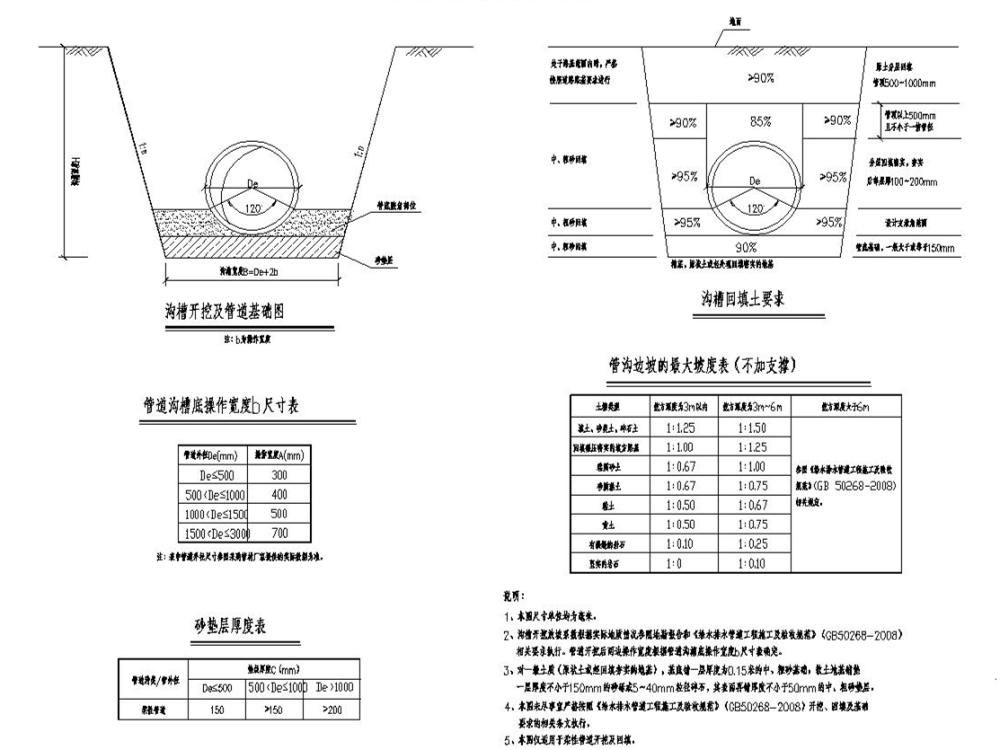

管道砂石基础及 沟槽开挖 断面图

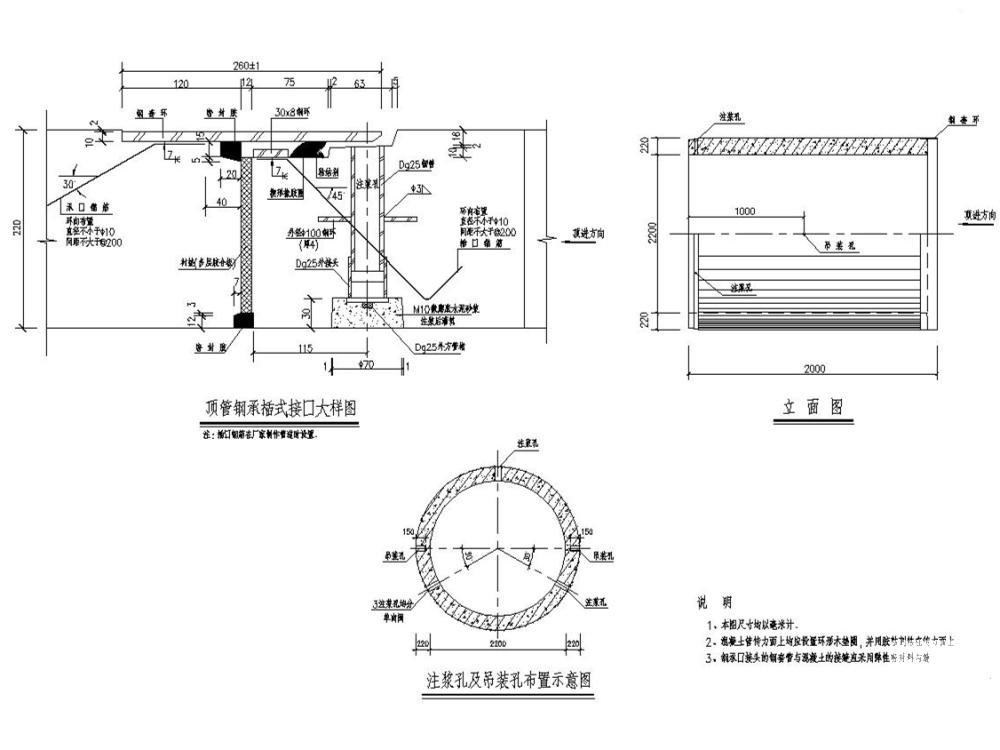

顶管接口处理大样图

d2200顶管接收井及内部跌水井大样图
