城市次干道排水工程CAD施工大样图设计42张(标准横断面图)(dwg)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-8-31 20:46:14 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 排水工程
  • 排水施工图设计说明
  • 排水总平面图
  • 排水标准横断面图
  • 汇水面积图
  • 雨水检查井坐标表
  • 污水检查井坐标表
  • 排水平面图
  • 雨水纵断面图
  • 污水纵断面图
  • 雨水检查井大样图(D≤600)
  • 雨水检查井大样图(D=700~800)
  • 雨水检查井大样图(D=1000~1200)
  • 污水检查井大样图(D≤600)
  • Φ1000圆形雨污水检查井盖板配筋图
  • Φ1250圆形雨污水检查井盖板配筋图
  • Φ1500圆形雨污水检查井盖板配筋图

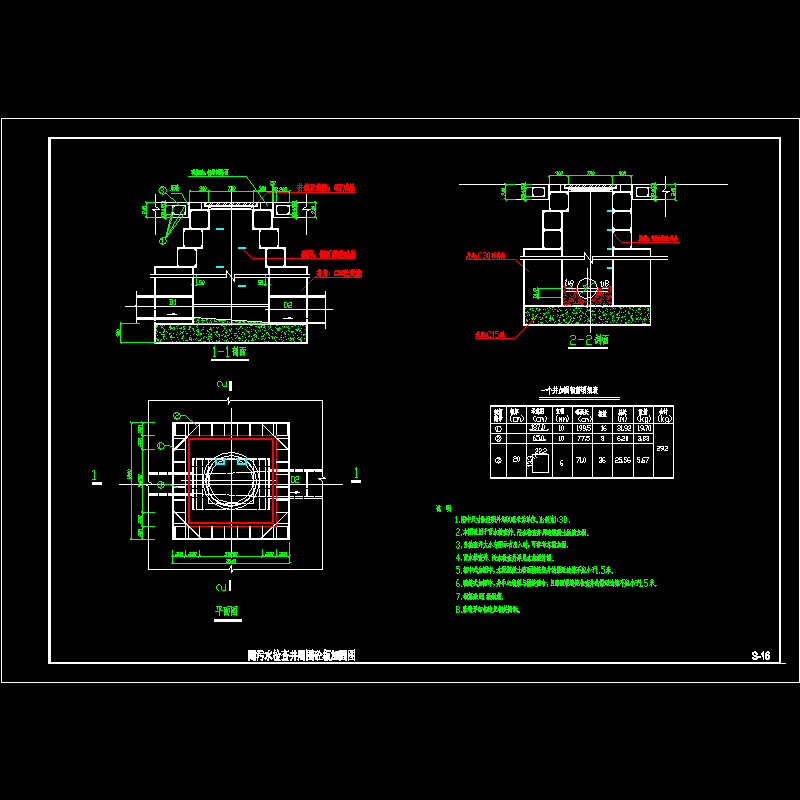

  • 雨污水检查井周围砼板加固图

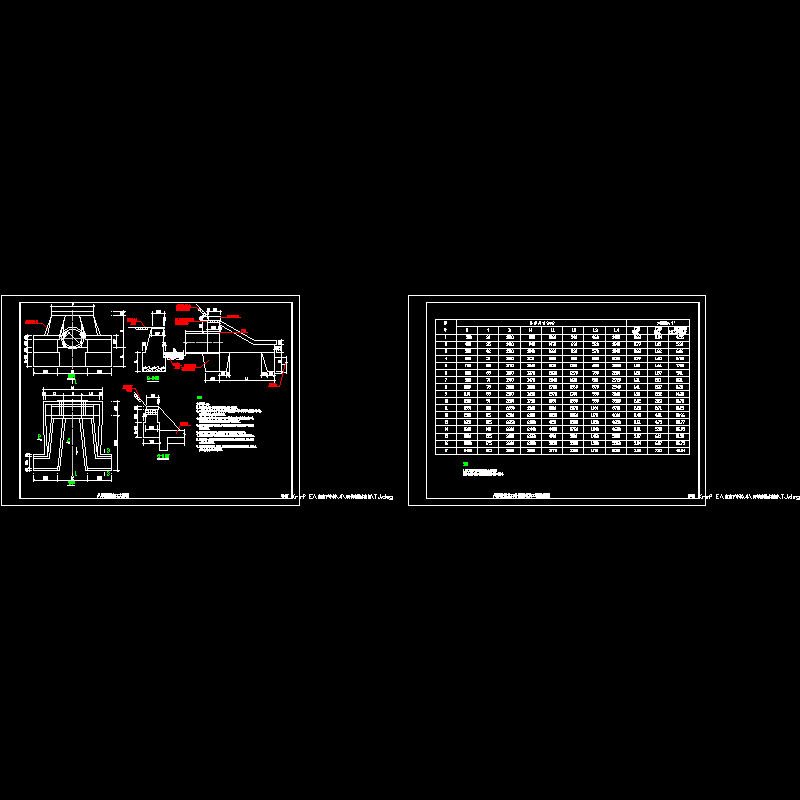

  • 八字进出水口大样图
  • 八字进出水口各部尺寸及工程数量表

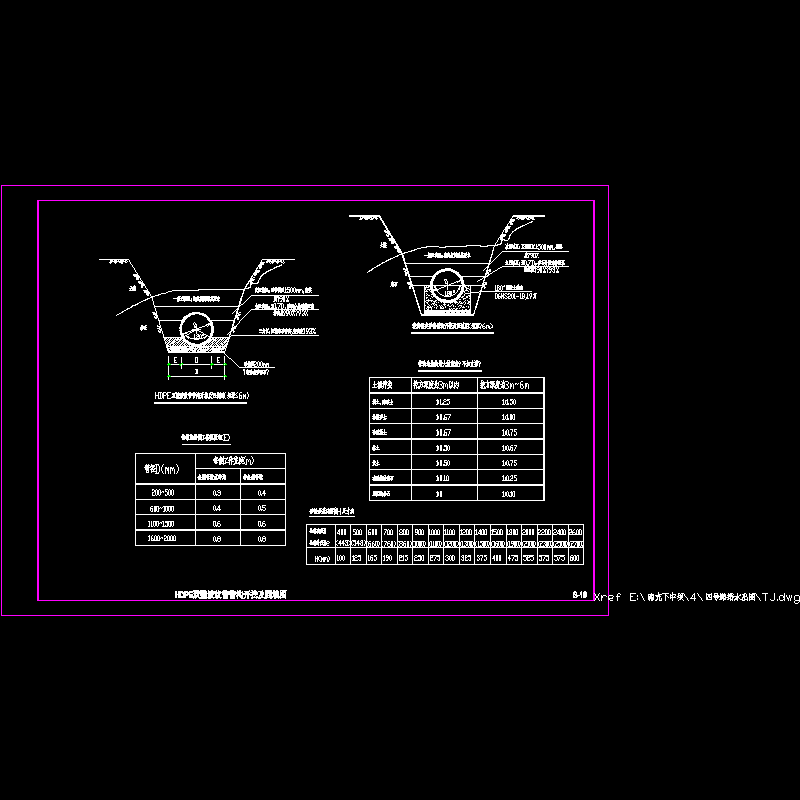

  • HDPE双壁波纹管及玻璃钢夹砂管管沟开挖及回填图

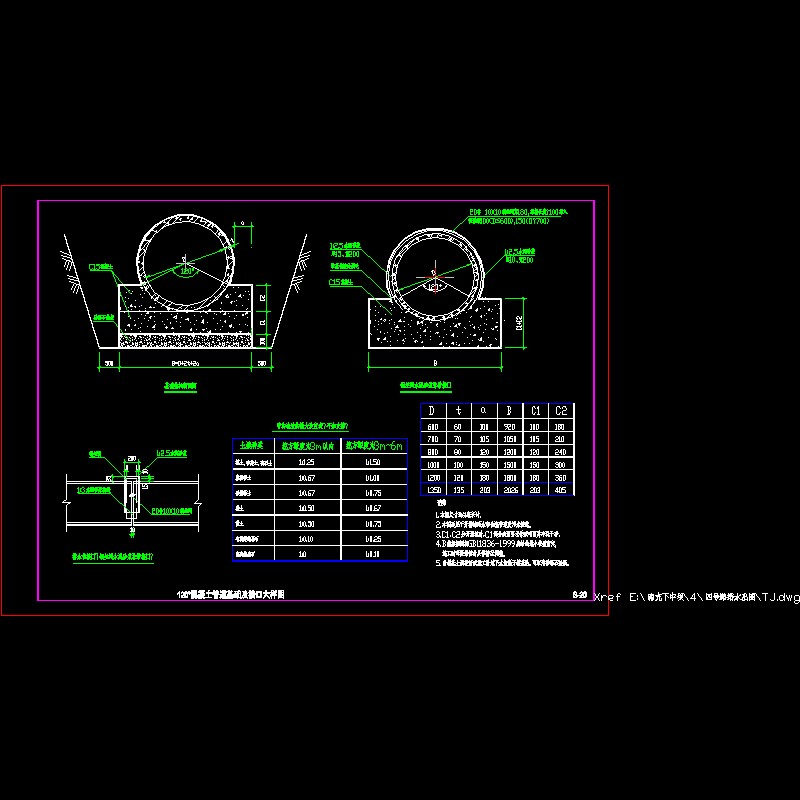

  • 120°混凝土管道基础及接口大样图

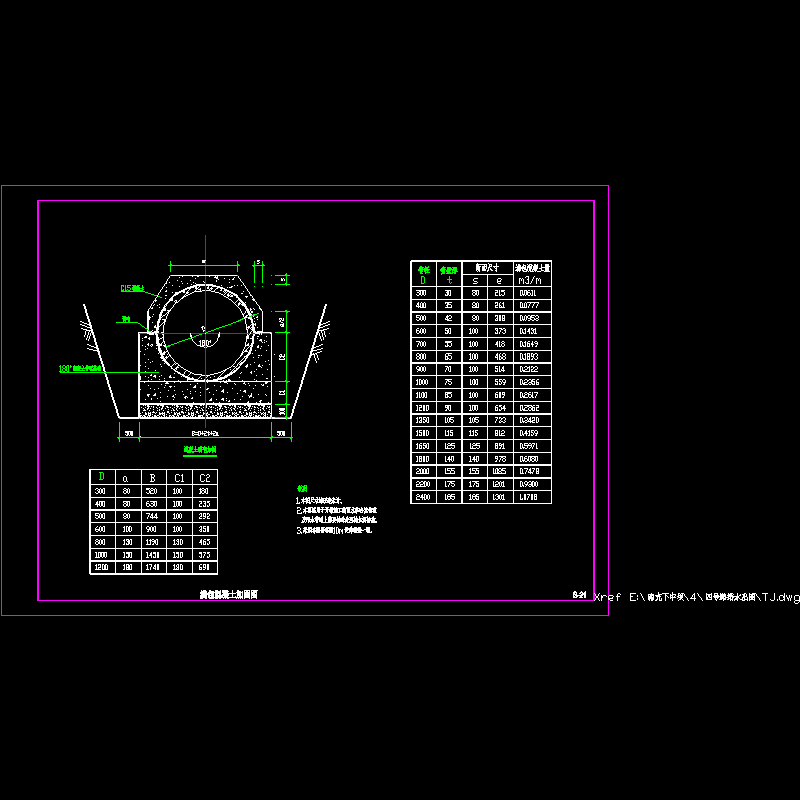

  • 满包混凝土加固图
  • 双篦雨水口大样图
  • 单篦雨水口大样图

附件详情

道路全长1515.233米,为城市Ⅱ级次干道,双向四车道,标准路幅宽度为24米。
路面结构设计:
上面层:改性沥青玛蹄脂碎石混合料40mm(SMA13)
0.3~0.5Kg/m2 改性乳化沥青粘层
下面层:沥青混凝土AC-20厚60mm
稀浆封层:改性乳化沥青稀浆封层厚10mm
透层:0.7~1.5L/m2透层油
基层:水泥稳定级配碎石基层厚200mm(水泥含量5%)
底基层:水泥稳定级配碎石底基层厚200mm(水泥含量4%)
垫层:天然砂砾石垫层厚200mm
……
设计规模:
雨水量计算按重庆市暴雨强度公式和流域汇水面积计算,根据地块和道路设计的情况选用适当的暴雨重现期P和径流系数ψ。
污水按城市综合污水量(城市综合用水量标准的85%)和规划人口进行计算,规划人口按控制性详细规划指标。
……
共42张,编制于2012年。

排水标准横断面图

八字进出水口大样图

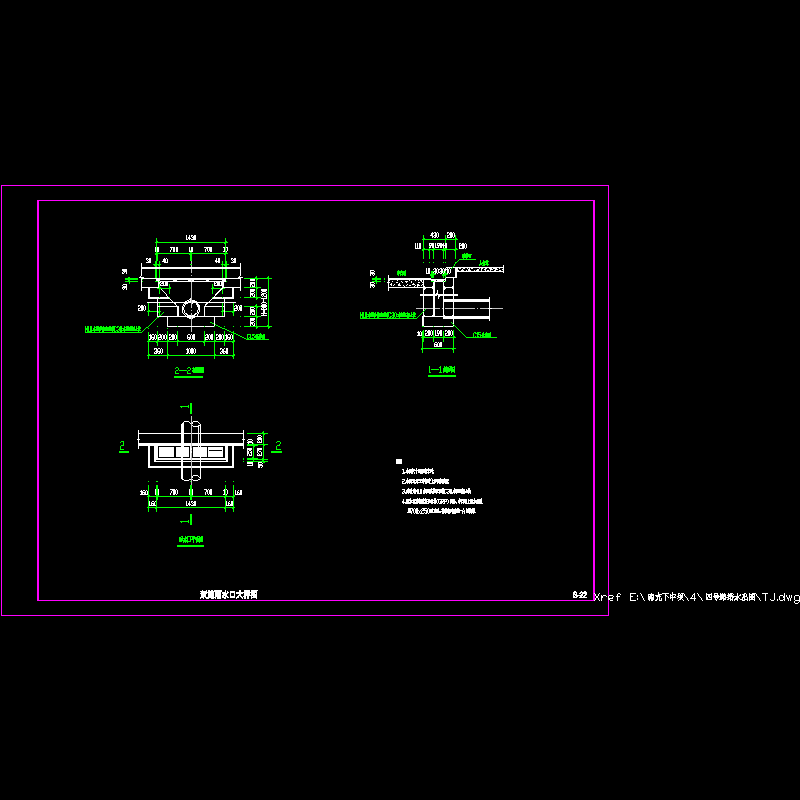

双篦雨水口大样图

s-16 雨污水检查井周围砼板加固图.dwg
s-16 雨污水检查井周围砼板加固图.dwg
s-17~s-18 八字进出水口大样图_2.dwg
s-17~s-18 八字进出水口大样图_2.dwg
s-19 hdpe双壁波纹管管沟开挖及回填图.dwg
s-19 hdpe双壁波纹管管沟开挖及回填图.dwg
s-20 120%%d混凝土管道基础及接口大样图.dwg
s-20 120%%d混凝土管道基础及接口大样图.dwg
s-21 满包混凝土加固图.dwg
s-21 满包混凝土加固图.dwg
s-22 双篦雨水口大样图.dwg
s-22 双篦雨水口大样图.dwg
s-23 单篦雨水口大样图.dwg
s-23 单篦雨水口大样图.dwg
tj.dwg
tj.dwg
测绘现状图.dwg
测绘现状图.dwg
目录.dwg
目录.dwg
s-01 排水总平面图.dwg
s-01 排水总平面图.dwg
s-02 排水标准横断面图.dwg
s-02 排水标准横断面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-31 20:46:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11ecw12fsccfw2ccew.rar

3.8 MB

下载  售价: 100 积分    赚积分
