城市次干路排水工程CAD施工大样图设计22张(标准横断面图)(dwg)

hhjjkx12

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 排水设计说明
• 排水服务面积图
• 综合管网标准横断面图
• 排水平面图
• 雨水纵断面图
• 污水纵断面图
• 雨水检查井坐标表
• 污水检查井坐标表
• 钢筋砼管道基础及开挖大样图
• 钢丝网水泥砂浆抹带接口大样图
• 雨水口支管开挖断面及管道接口断面图
• 双蓖雨水口大样图
• 检查井周围路面加固图
• 管道基础及管道接口断面图
• d400-d600矩形检查井大样图
• d700-d800矩形检查井大样图
• 过街预留管道断面图
• 180°钢筋混凝土管道基础及接口大样图

附件详情

图纸为城市次干路排水工程施工图设计，共计22张，内容涵盖雨污排水平面图以及断面图，雨水口、检查井以及管道基础大样图等。
……
技术标准：
道路等级：城市次干路Ⅲ级
设计车速：30km/h
车辆荷载：公路Ⅱ级
道路交通量达到饱和状态时设计年限：15年
路面结构设计年限：15年
路面设计荷载：BZZ-100KN
……
该项目为城市次干路排水工程，道路长290.498米，标准路幅宽26米＝人行道5米 车行道8米 车行道8米 人行道5米。该资料主要是在道路红线范围内新建雨水、污水管线，以排除路面及周围地块内的雨水及污水。本段雨、污水在汇集后排入道路终点处的工农路雨、污水系统，道路起点有独立的排水系统，该资料范围内无过境流量产生。本段雨水管线分别设在道路左右侧距道路中线10米，污水管线设在道路右侧距道路中线11.5米。
……
共22张，编制于2010年。

双蓖雨水口大样图

管道基础及管道接口断面图

过街预留管道断面图

大样图_14.dwg

平面设计图.dwg

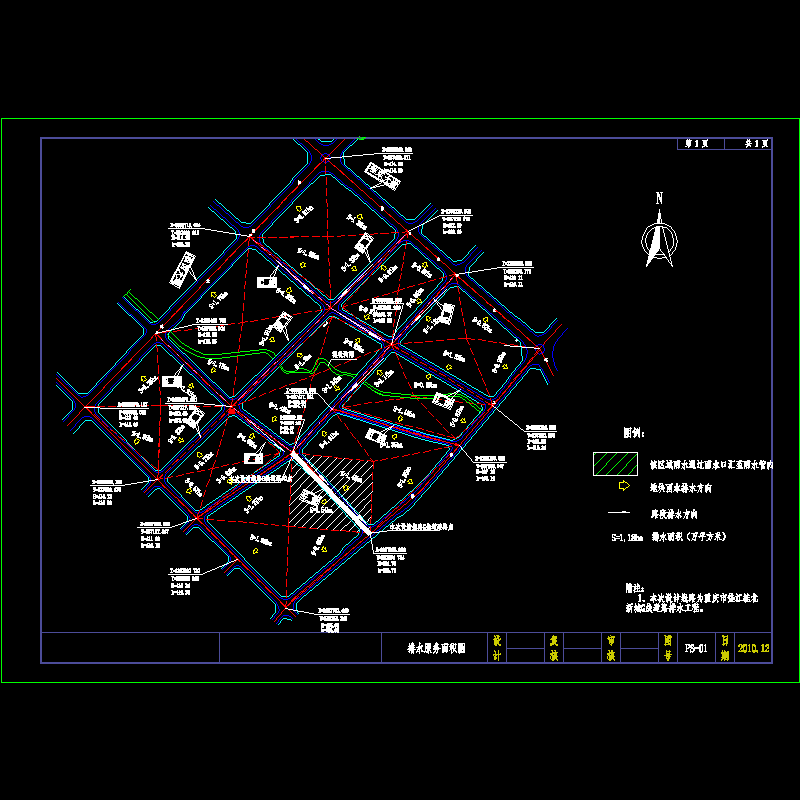

排水服务面积.dwg

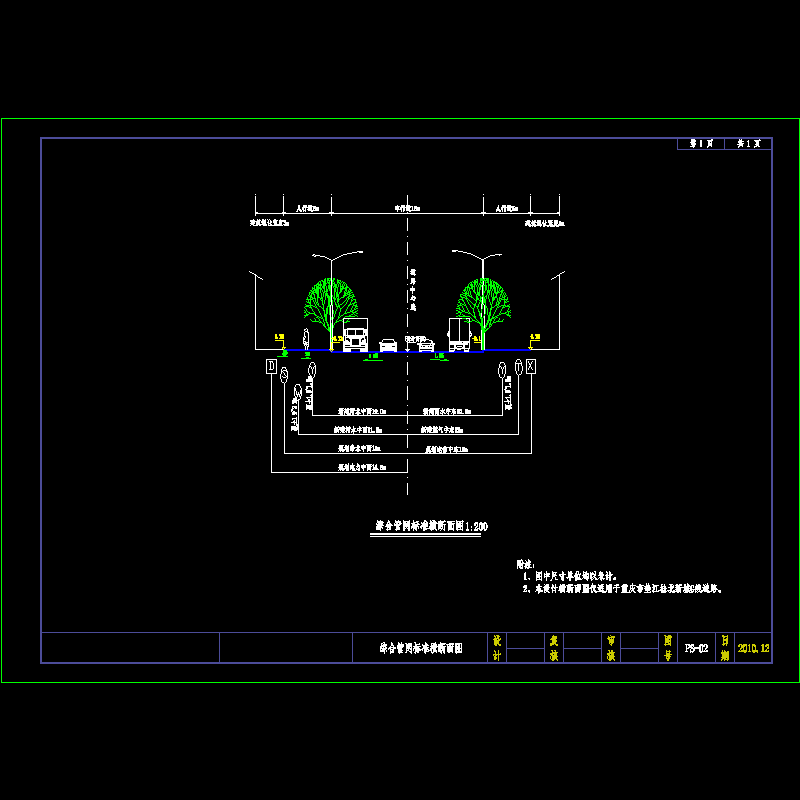

综合管网标准横断面图.dwg
