城市人行天桥排水工程CAD施工大样图设计16张(dwg)

tt8899 · 发表于 2020-6-22 22:07:40

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

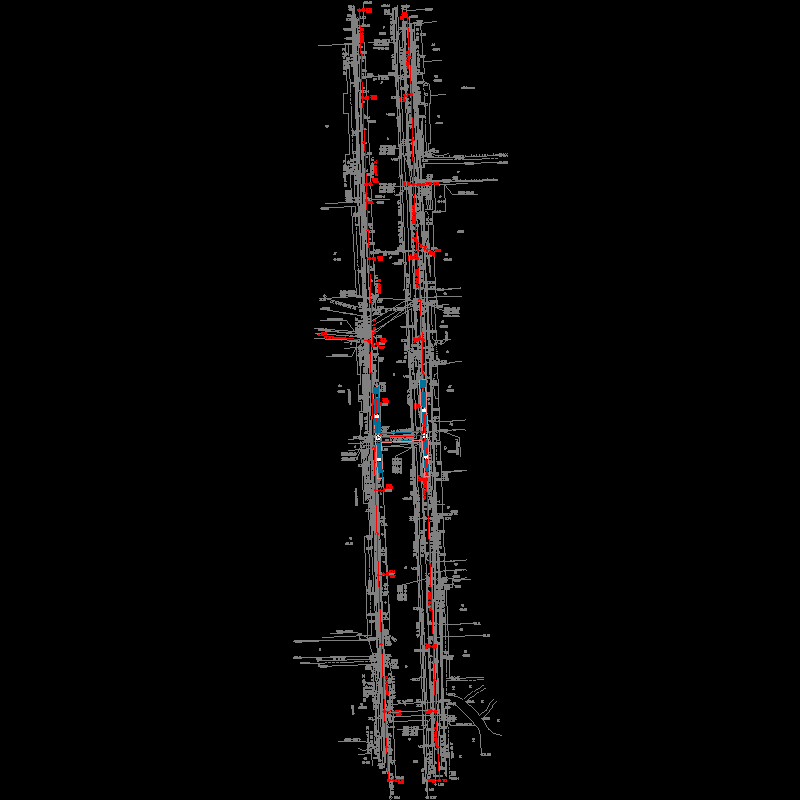

排水分平面图

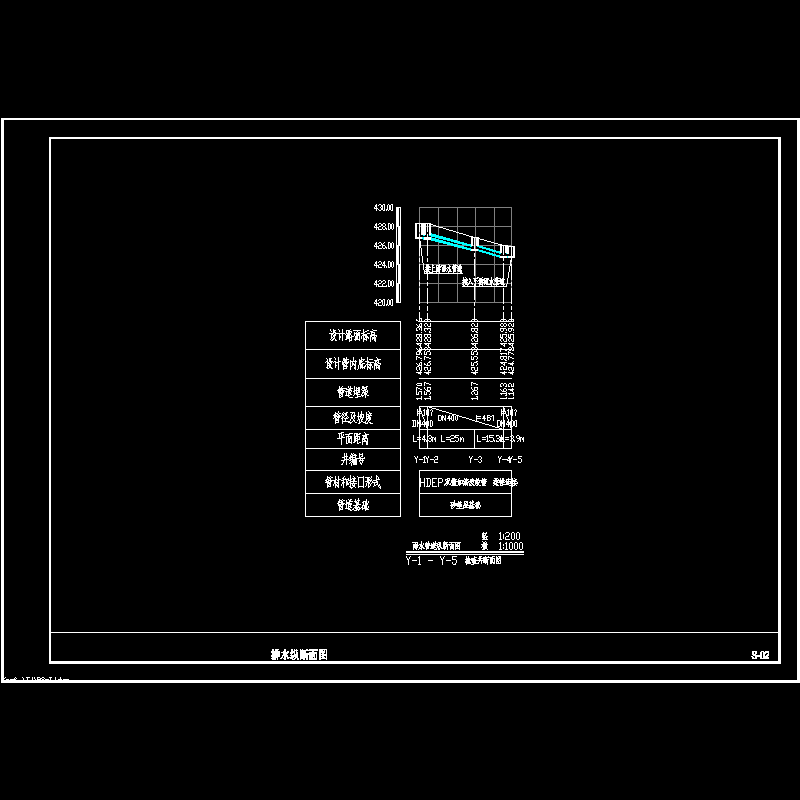

排水纵断面图

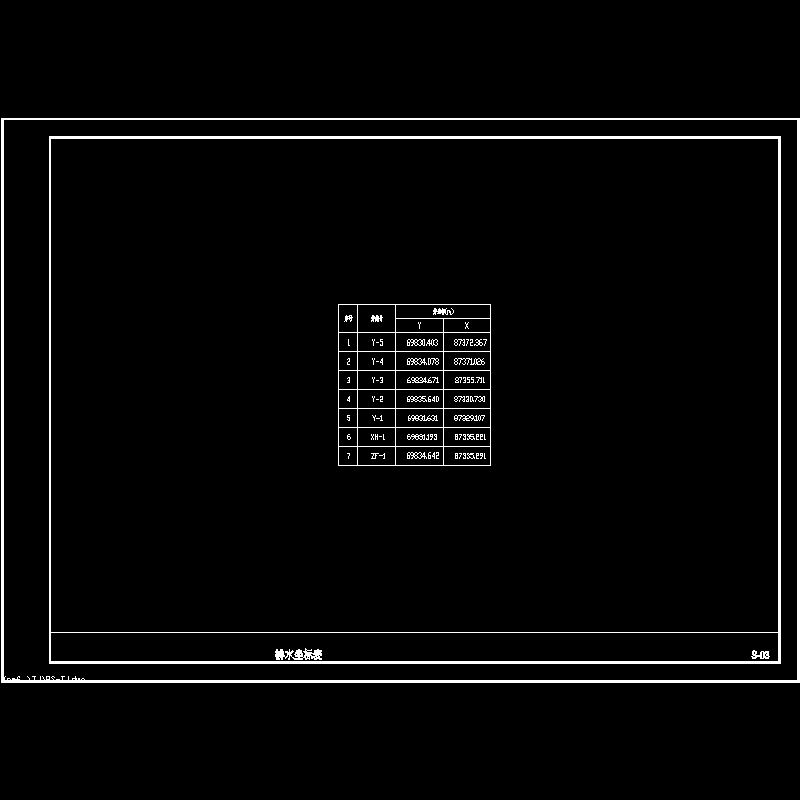

排水坐标表
雨水检查井大样（D≤600）
偏沟式双篦雨水口大样图
管道接口大样图
管沟开挖及回填图
检查井防坠网安装示意图
满包混凝土加固图

附件详情

本人行天桥上跨城市道路，天桥跨径17.2m，设计主要包括：1x17.2m简支钢箱梁、两端梯道（宽度为2.0m）、桥墩及附属设施等。
……
由于天桥的修建开挖会严重影响甚至破坏埋设于地下的市政综合管网，包括雨水、给水、电力架空线、通信、路灯、交通信号灯等管线。本次迁改设计仅预留管线管位，由管线产权单位完善现状综合管线迁改部分具体设计、同步实施。
……
人行天桥雨水通过桥面型雨水口收集后，沿桥墩设置的落水立管（具体做法详结施）。落水立管就近接入道路雨水井中，若立管与雨水井间距大于10米，则须在立管底部设置落水管井，后通过d300接入道路雨水井。每根落水立管上均需设清扫口，高度距地1.0米。
……
共16张，编制于2015年。
