市城市次干道排水工程CAD施工大样图设计15张(管道的布置)(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

道路雨水管道布置：

定线原则：雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性。

雨水管沿道路布置在右侧人行道下，距路缘石1.5m，每间距100～150m设置过街雨水管，以接纳相邻地块的雨水，道路两侧设雨水口。

雨水排放流向为终点向起点方向排放，

……

道路污水管道布置：

定线原则：污水管道的布置考虑地块污水收集的便利性。

污水管沿道路布置在左侧人行道下，距路缘石1.5m，每间距100～150m设置过街污水管，以接纳相邻地块的污水。

……

沟槽开挖 ：

管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。沟槽开挖边坡最陡值根据不同土质按1:0.1～1.5控制（详见管道开挖断面图或基础大样图），如果现场条件不允许，必须采取加支撑等措施。

对于填方地段，须在填方进行至管顶标高1.0m以上后方可开挖管道沟槽，填方应按道路路基要求进行。

……

共15张，dwg格式，编制于2013年。

雨水检查井大样图

满包混凝土加固图

1-目录ml.dwg

dxt.dwg

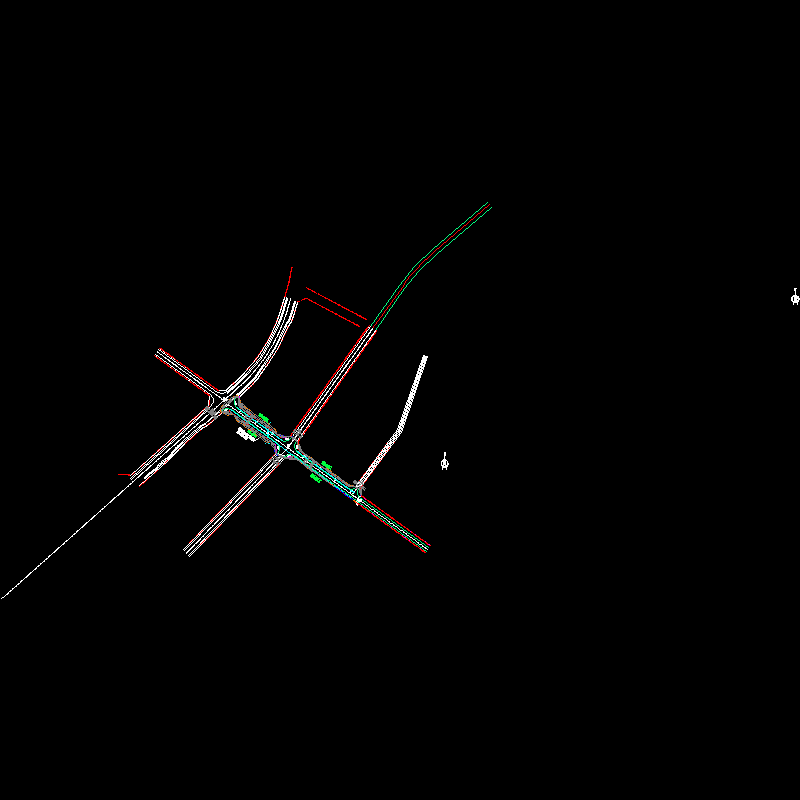

s-01 排水总平面平面1.dwg

s-02 排水标准横断面图.dwg

s-03~04雨污水检查井表.dwg

s-05排水分平面图1.dwg

s-06~07雨污水纵断面图.dwg

s-08~14大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
