2x20m连续梁人行天桥设计CAD施工大样图(dwg)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 编制时间：2003
• 使用性：人行桥
• 跨径大小和多跨总长：2x20m
• 行车道位置：上承式桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢筋砼桥

附件详情

该资料为连续梁人行天桥，上部结构采用2×20米等截面钢筋混凝土连续箱梁，采用单箱单室截面，箱梁顶板厚20厘米，底板厚15厘米，桥墩支座附近底板逐渐加厚至20厘米，腹板为等厚截面，厚15厘米。桥面纵坡、横坡由箱梁搭架现浇形成。
下部为钢筋混凝土单柱圆形墩，直径80厘米，石砌U行桥台，所用石料不得低于30号。
......
该资料包含：
人行天桥数量表、防落网构造图、桥梁立面图、桥梁平面图、临时工程量表、桥墩设计图、桥面铺装及泄水管构造图、桥台设计图、伸缩缝及支座构造图、石栏杆及石梯步大样图、箱梁钢筋构造图、主箱一般构造图。
......
设计于2003年，共包含CAD设计图16张。

桥台设计图

石栏杆及石梯步大样图

人行天桥桥墩设计图

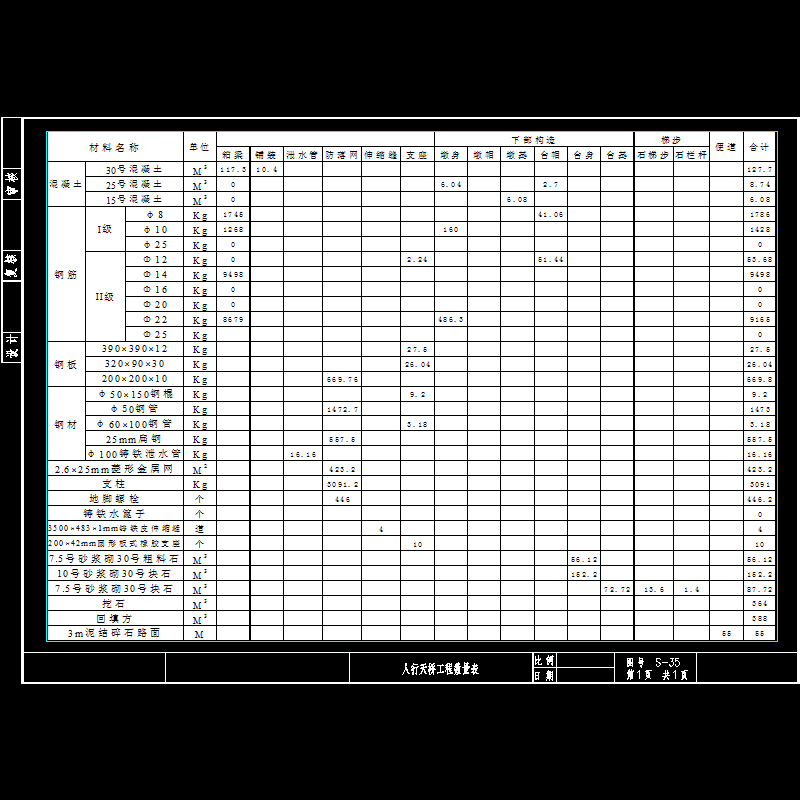

a15段人行天桥数量表.dwg

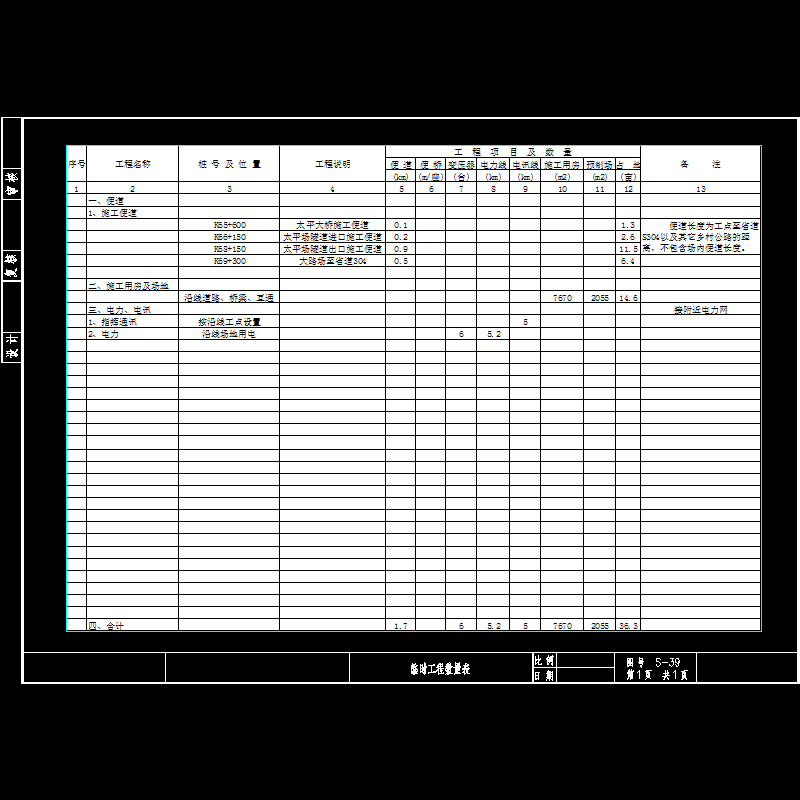

临时工程表.dwg

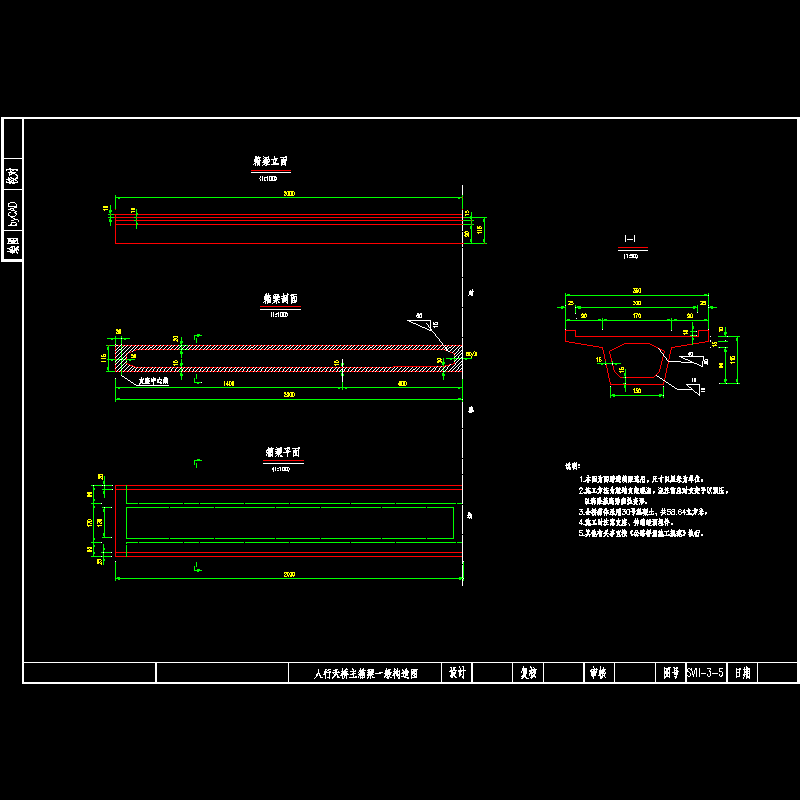

主箱一般构造图一.dwg

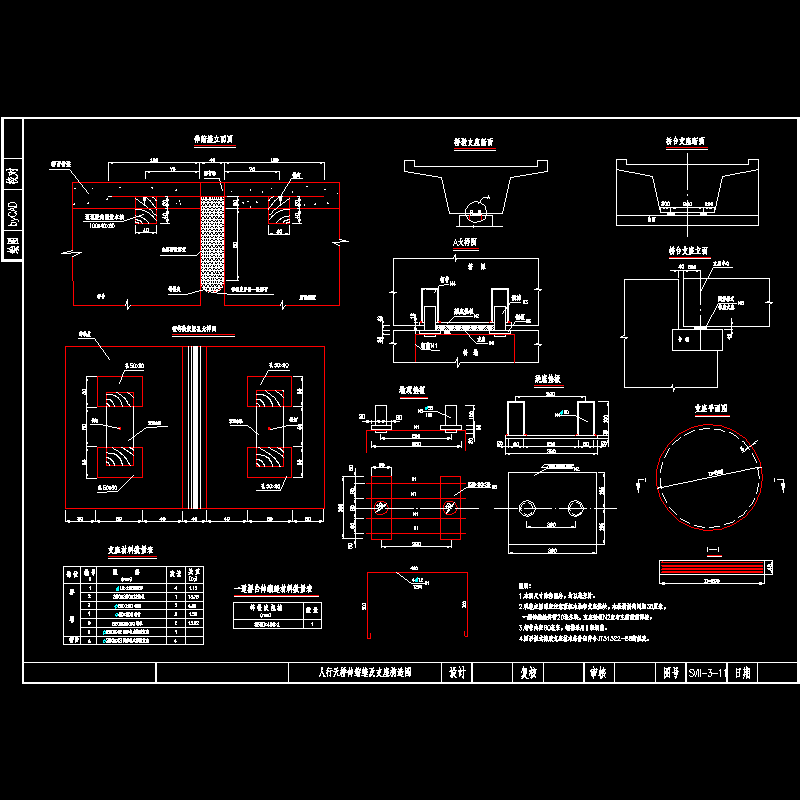

伸缩缝及支座构造.dwg

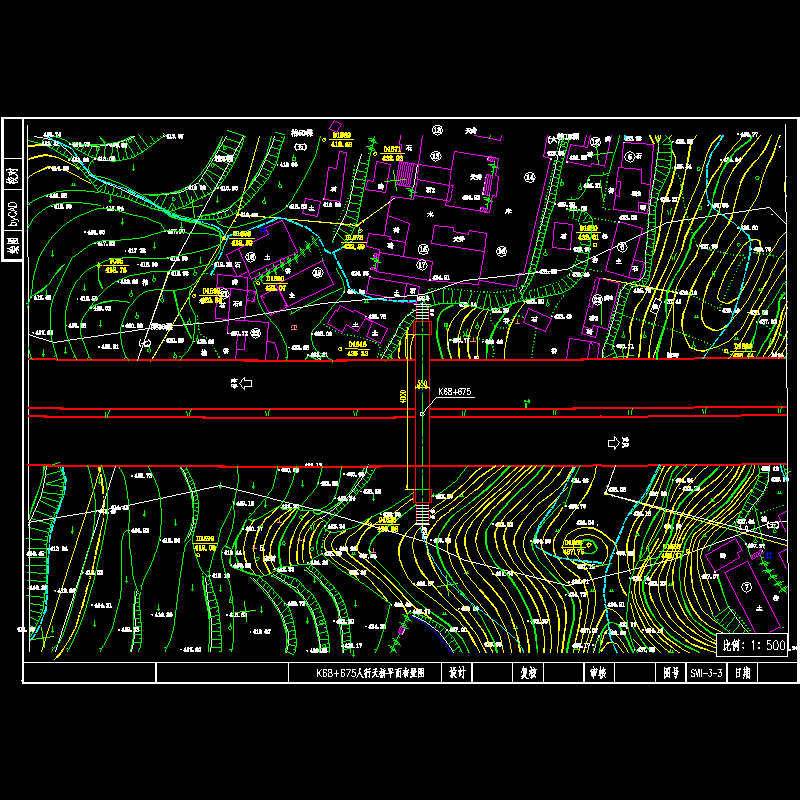

平面-.dwg

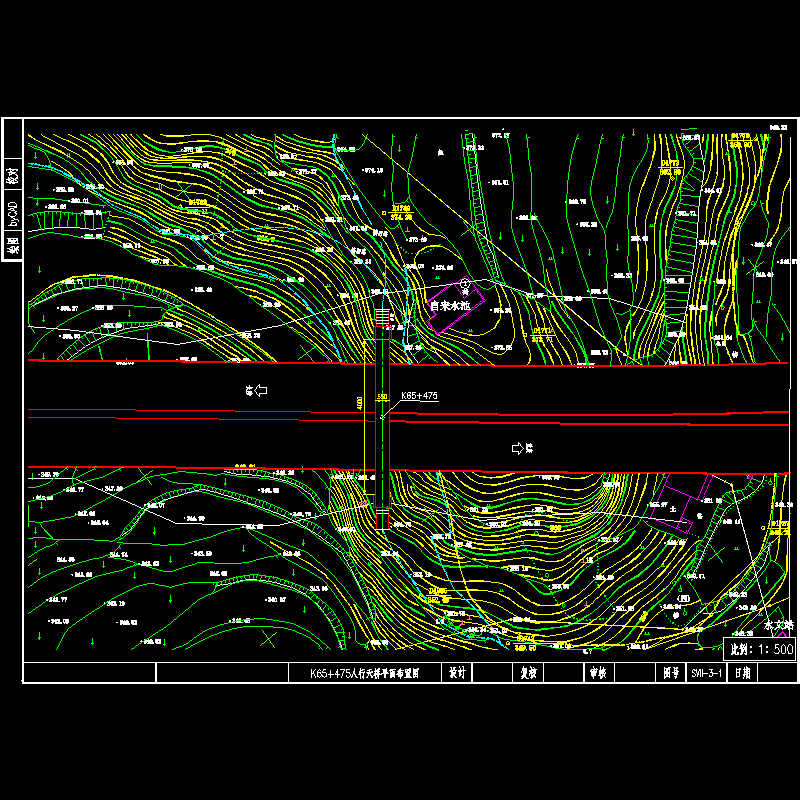

平面.dwg

桥台设计图.dwg

桥墩设计图（二）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
