城市人行天桥工程结构CAD施工图纸设计.dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 结构工程施工图设计说明 结构工程材料数量表 人行天桥平面布置 人行天桥立面布置 人行天桥梯道立面布置(一)~(二) 人行天桥钢箱梁构造图(一)~(二) 天桥梯道钢箱梁构造（一）~（六） 梯道踏步板钢筋构造 梯道扩大基础构造。。。39张（细节丰富）

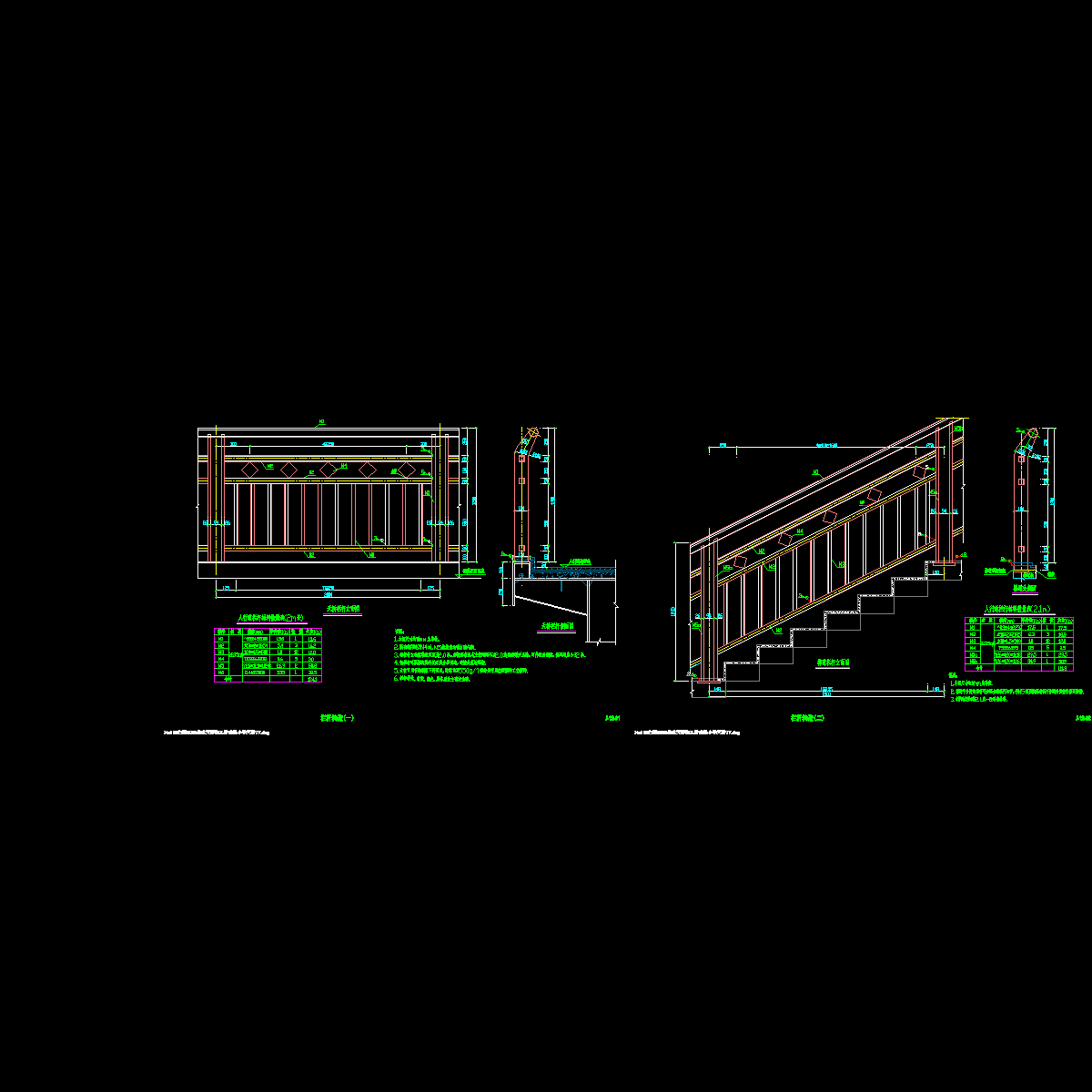

j-12 人行天桥栏杆一般构造图_2.dwg

j-13 14 实验小学下部结构及附属_2.dwg

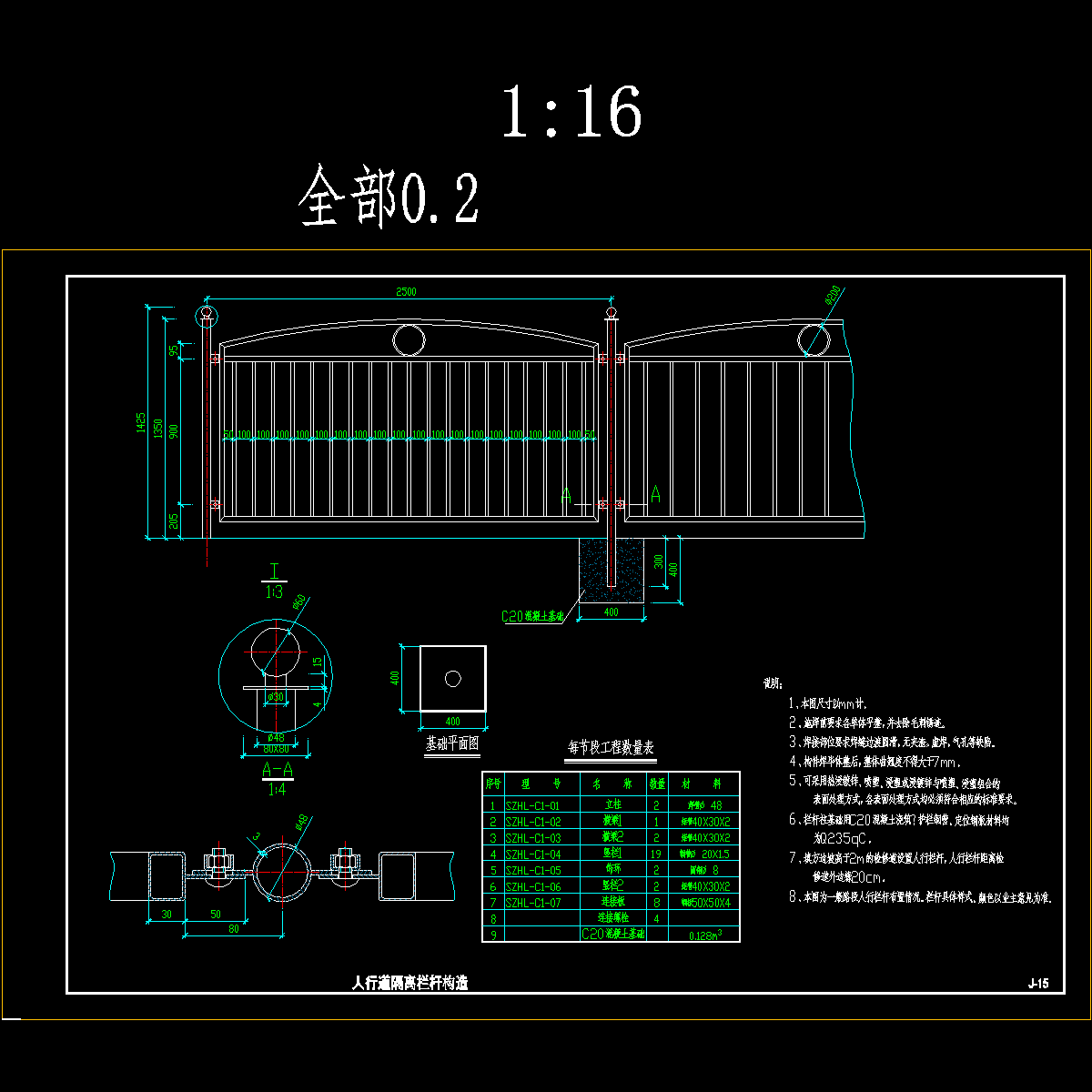

j-15 人行栏杆设计图.dwg

封面扉页.dwg

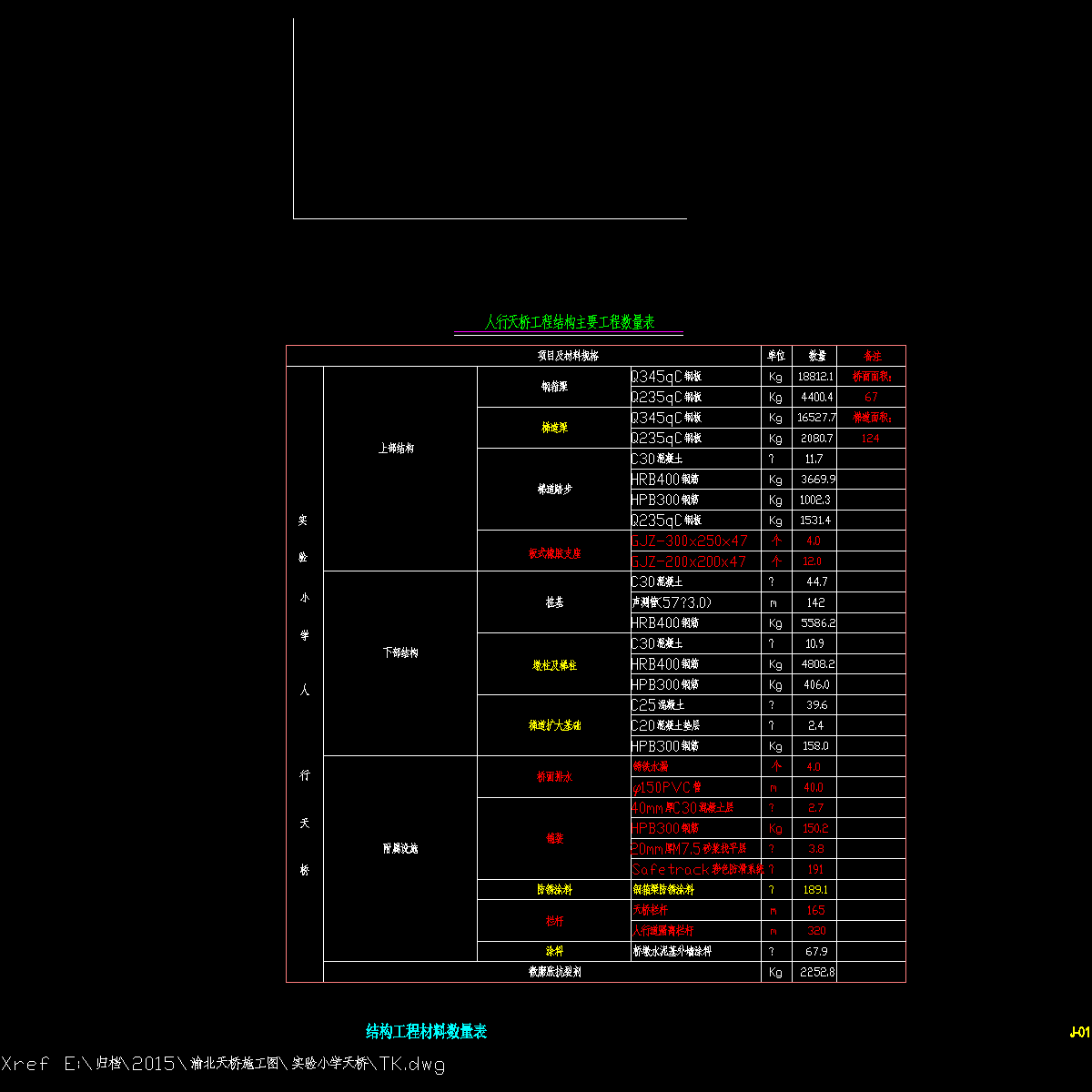

实验小学量表.dwg

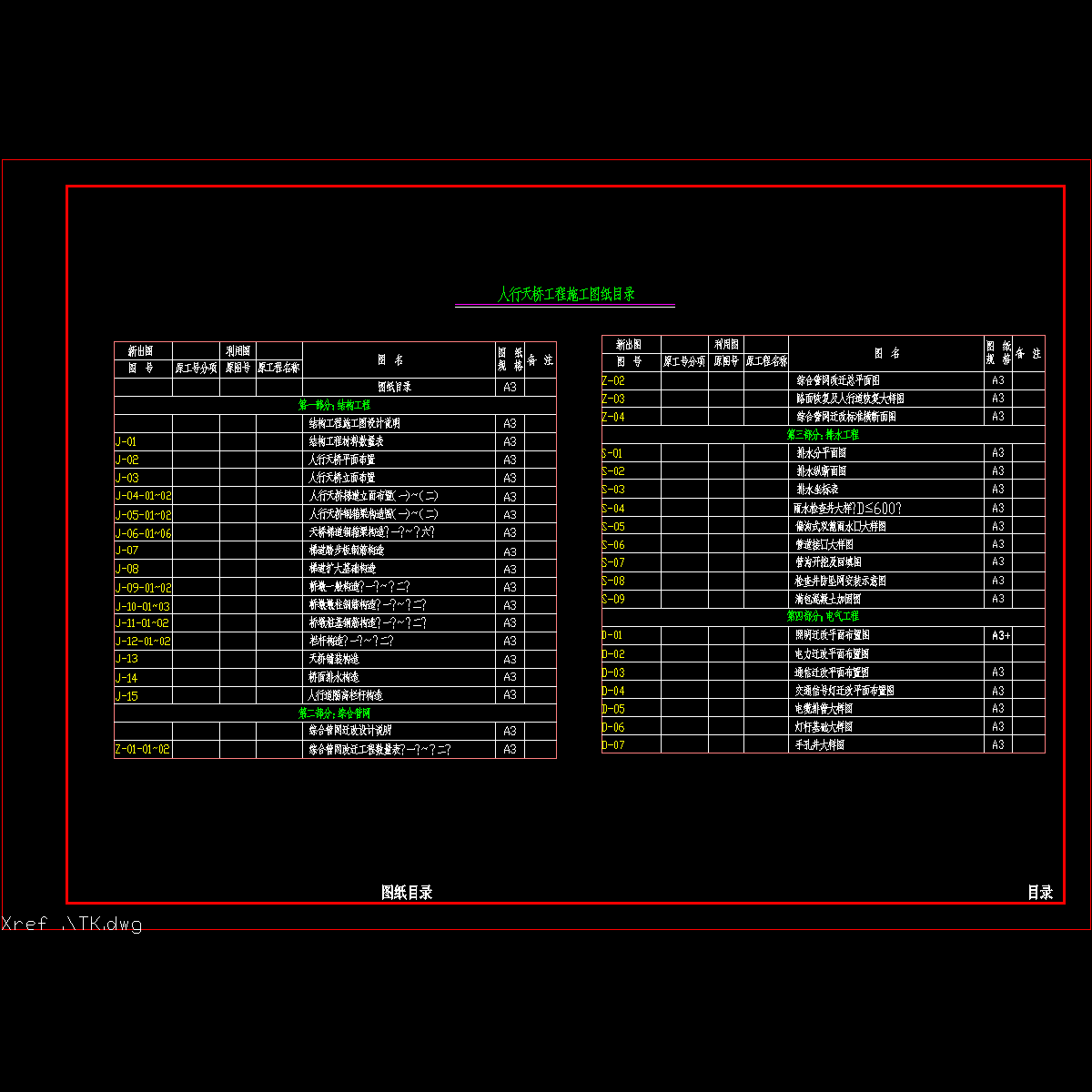

实验小学目录.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
