城市支路通信弱电工程全套CAD施工图纸(cad设计图)(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

设计标准：
1、道路等级：城市支路；
2、计算荷载：汽车BZZ-100标准轴载；
3、交通等级：中-交通；
4、设计车速：V=30Km/h；
5、设计年限：沥青砼路面，T=10年。
......
设计概况：
1、平面设计：拟建道路全长约310m，红线宽20m。
2、纵断面设计：根据道路两侧地块标高，该资料道路标高基本控制在4.8m~5.2m，设计最大纵坡：0.362%、最小纵坡：0.3%。
3、标准横断面设计：横断面设计同初步设计，具体分幅为：3m人行道 14m机非混行车道 3m人行道=20m，为一块板形式。
交叉口渠化拓宽段横断面设计：各相交道路交叉口进口道向人行道外侧拓宽3m，进口道展宽段长50m，渐变段长30m，横断面具体分幅为：3m人行道 17m机非混行车道 3m人行道=23m。
......
设计于2014年，共8张CAD设计图。

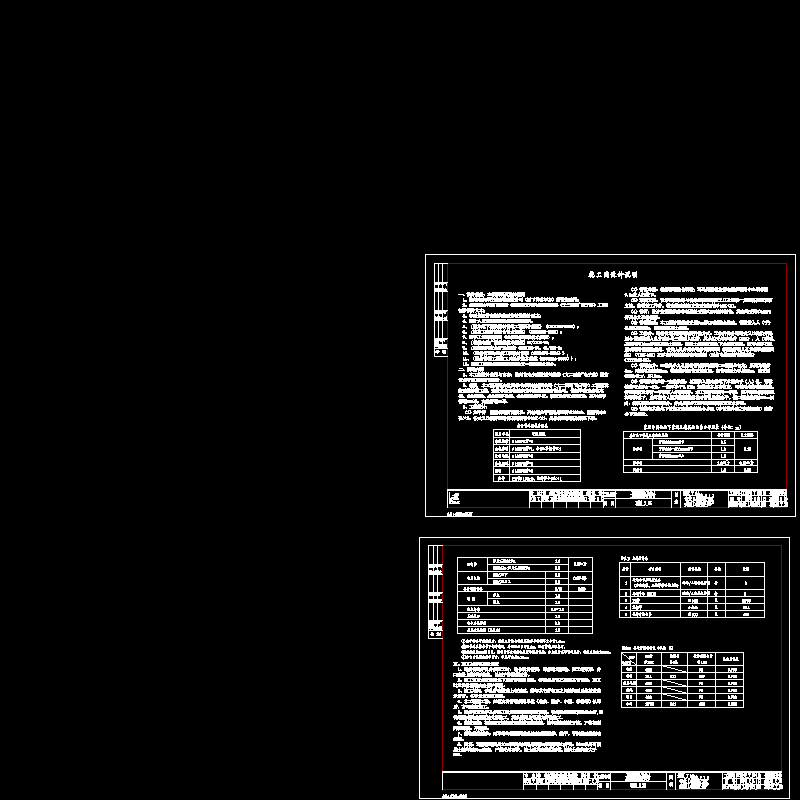

1-2施工图说明.dwg

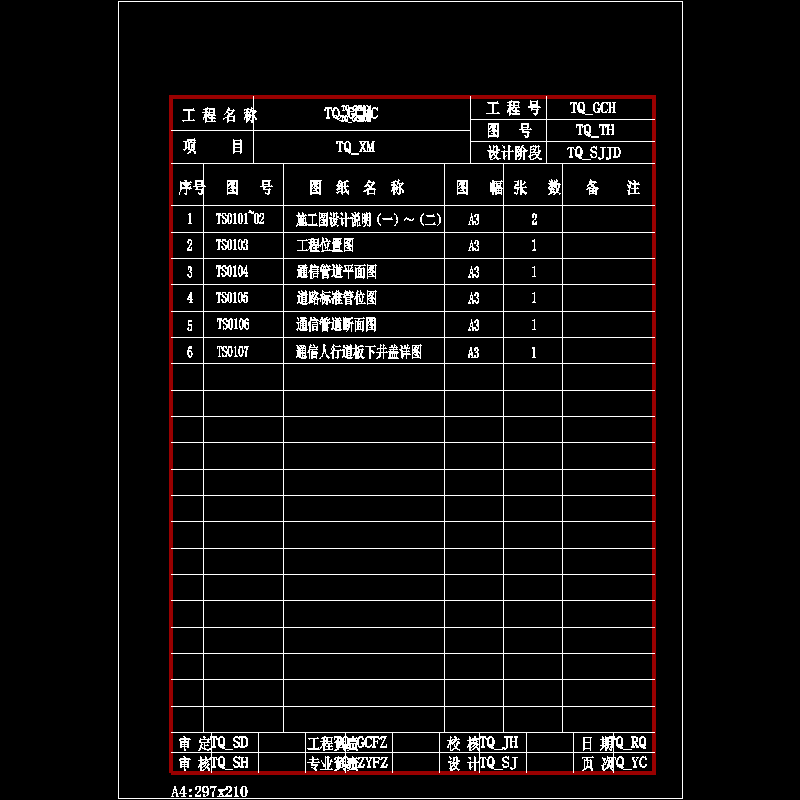

0目录.dwg

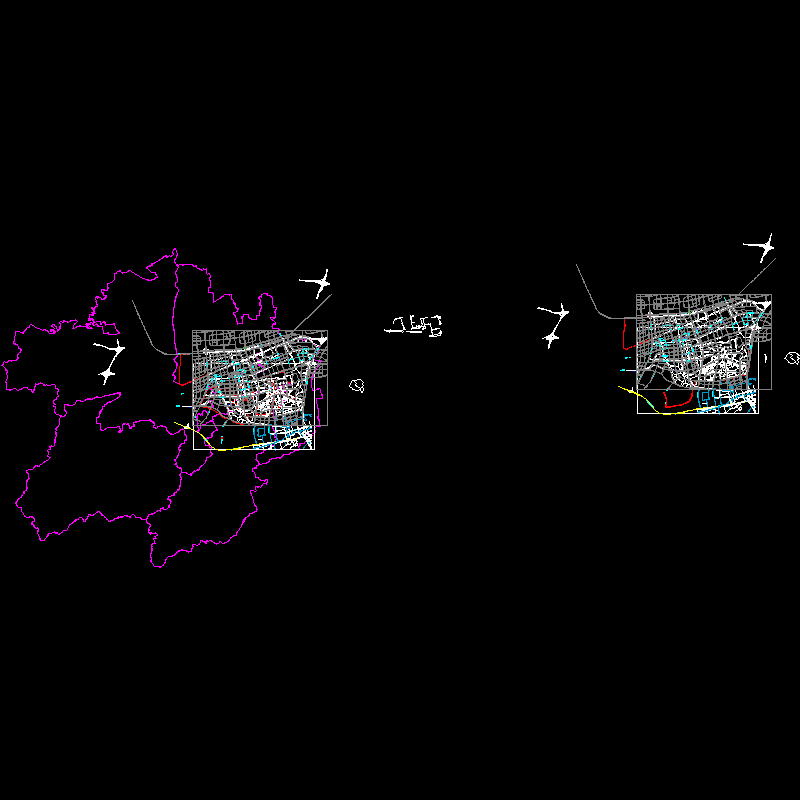

3.工程位置.dwg

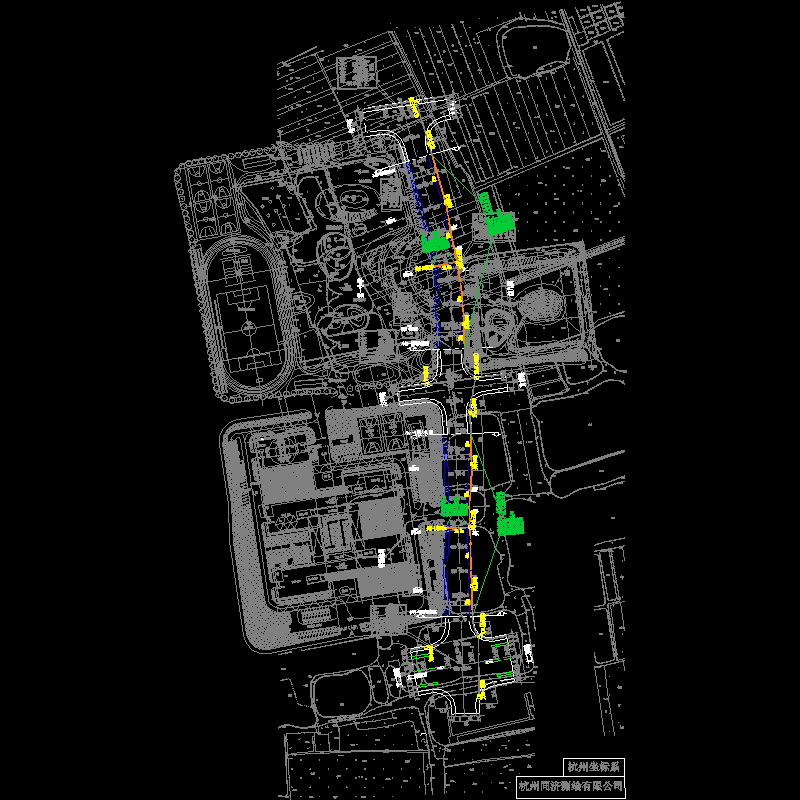

4.兴幼路平面.dwg

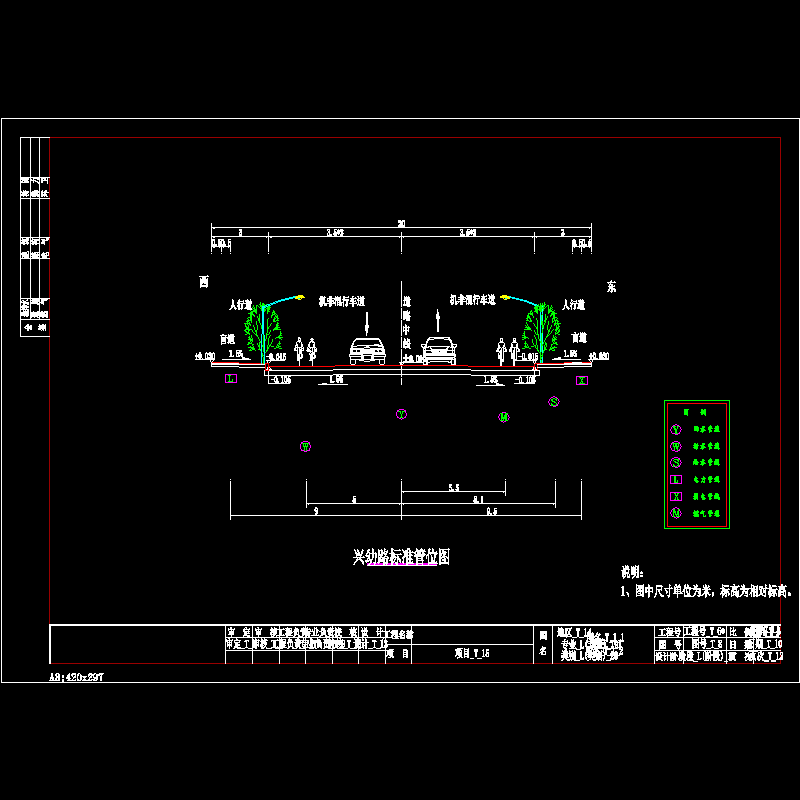

5.兴幼路管位图.dwg

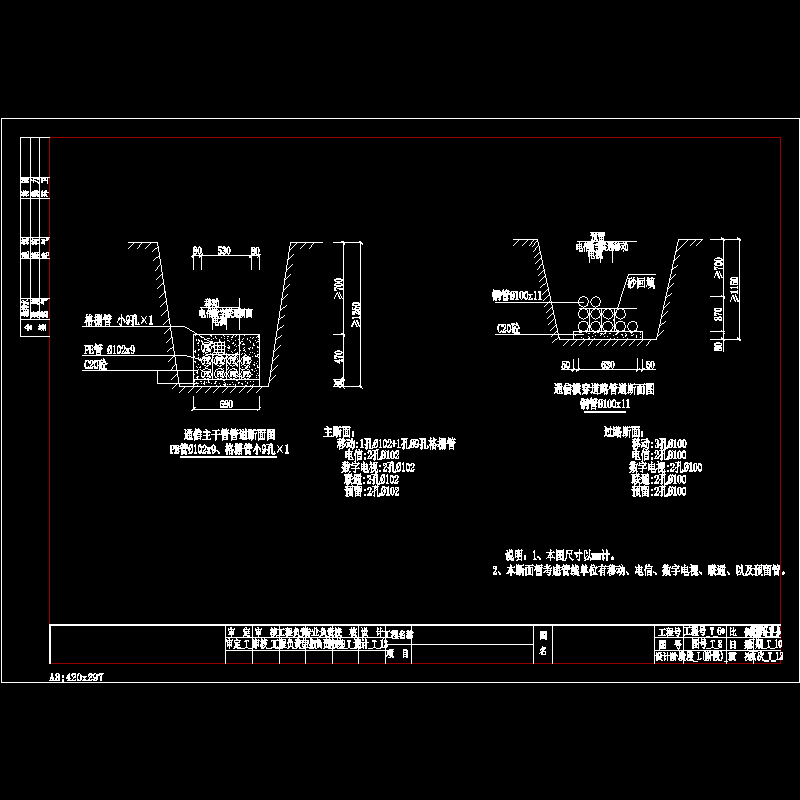

6.弱电断面图.dwg
