防火通道工程城市次干路全套CAD施工图纸(37张)(cad设计图).dwg

[复制链接]

0

主题

0

帖子

649

积分

超级版主

Rank: 8Rank: 8

积分
649
发表于 2021-1-2 11:30:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

项目概要:
该道路为城市次干路,工程全长680米,道路为单幅路,机动车道宽10m,北侧绿化带1.5m,南侧人行道宽为3m,南侧绿化带宽0.5m,两侧1:1.5植草护坡。
......
设计标准
道路等级:次干路;
设计速度:V=60km/h,半径为300m处限速V=40km/h。
路面类型:沥青混凝土路面;
标准轴载:BZZ-100KN;
交通量饱和设计年限:15年。
路面设计使用年限:15年;
......
设计于2014年,共37张CAD设计图。

道路结构图

植草护坡设计图

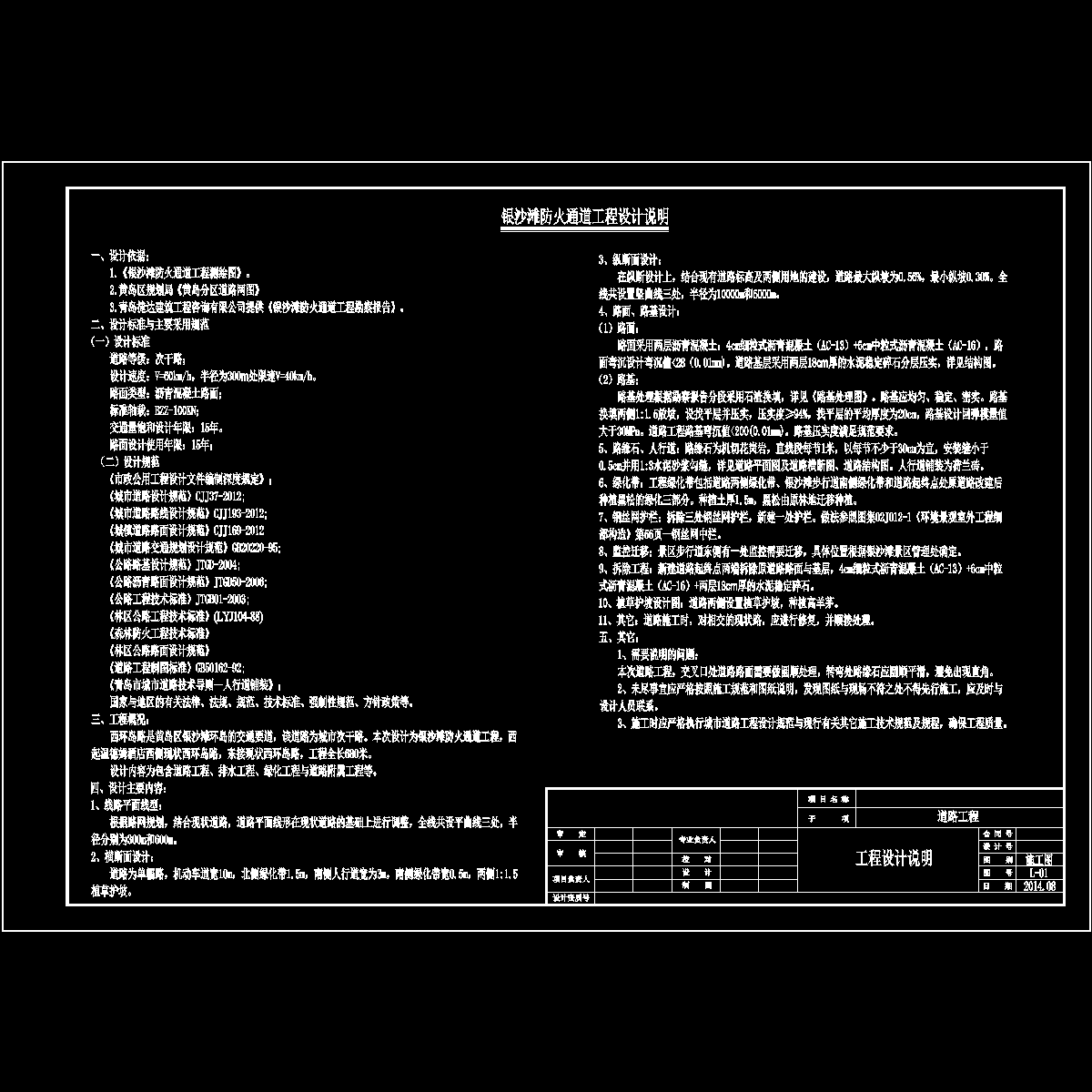

01.说明.dwg
01.说明.dwg
14.标准横断面图.dwg
14.标准横断面图.dwg
16.路基处理图.dwg
16.路基处理图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew1cwdfe2desdw1s.rar

13.82 MB

下载  售价: 100 积分    赚积分
