[CAD]米易县白马镇物流通道建设一期工程大桥全套设计图纸.dwg

kkll9988 · 发表于 2020-12-17 20:08:17

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

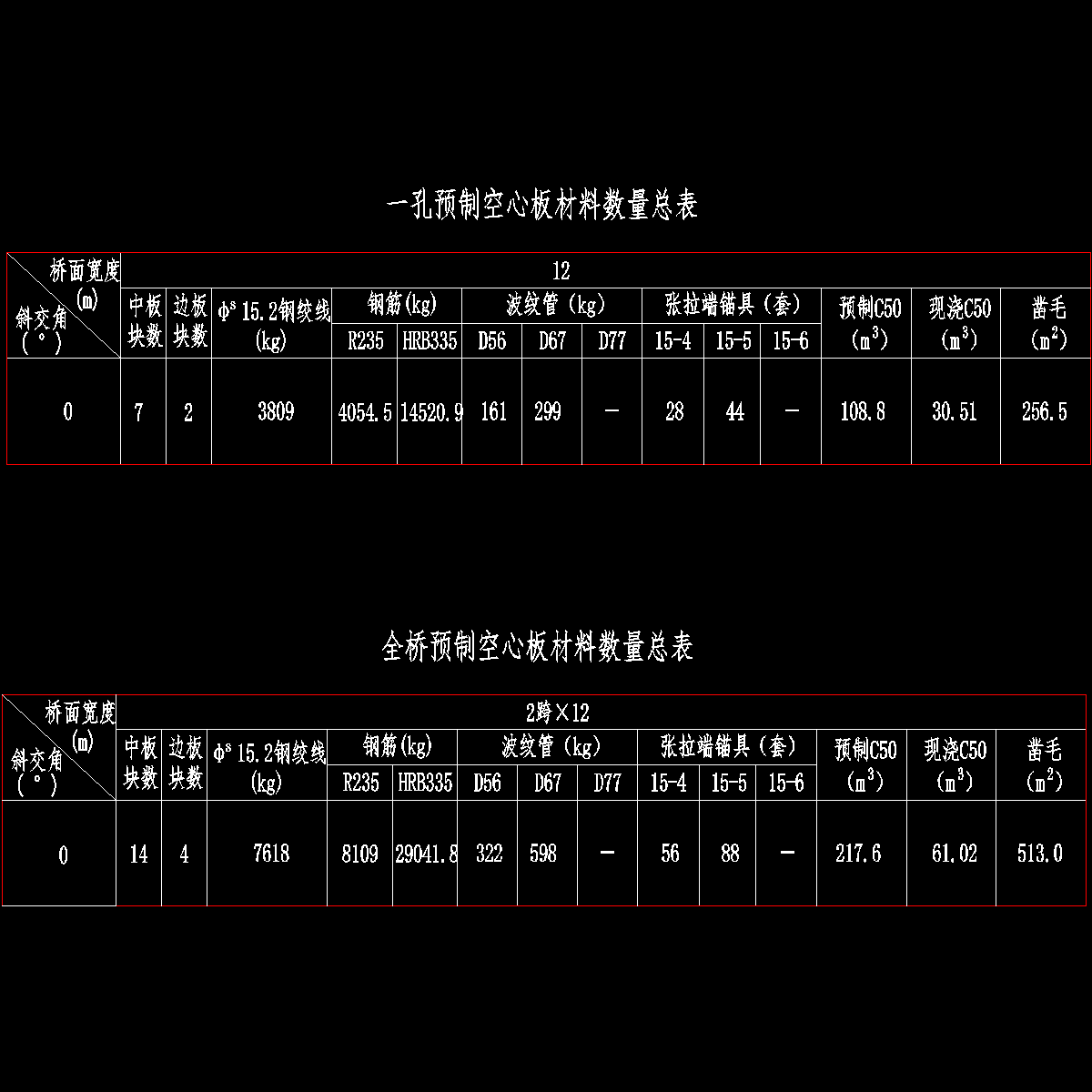

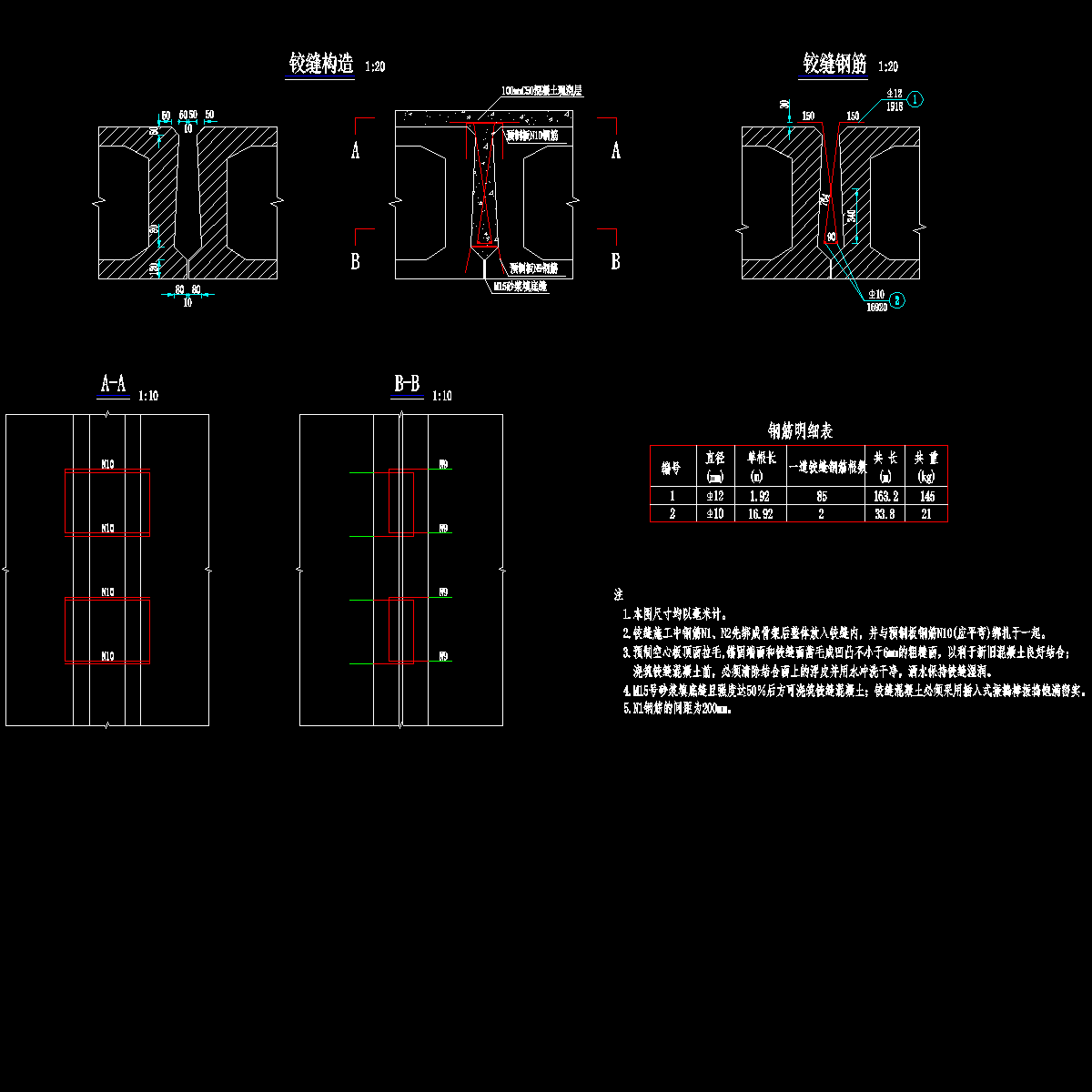

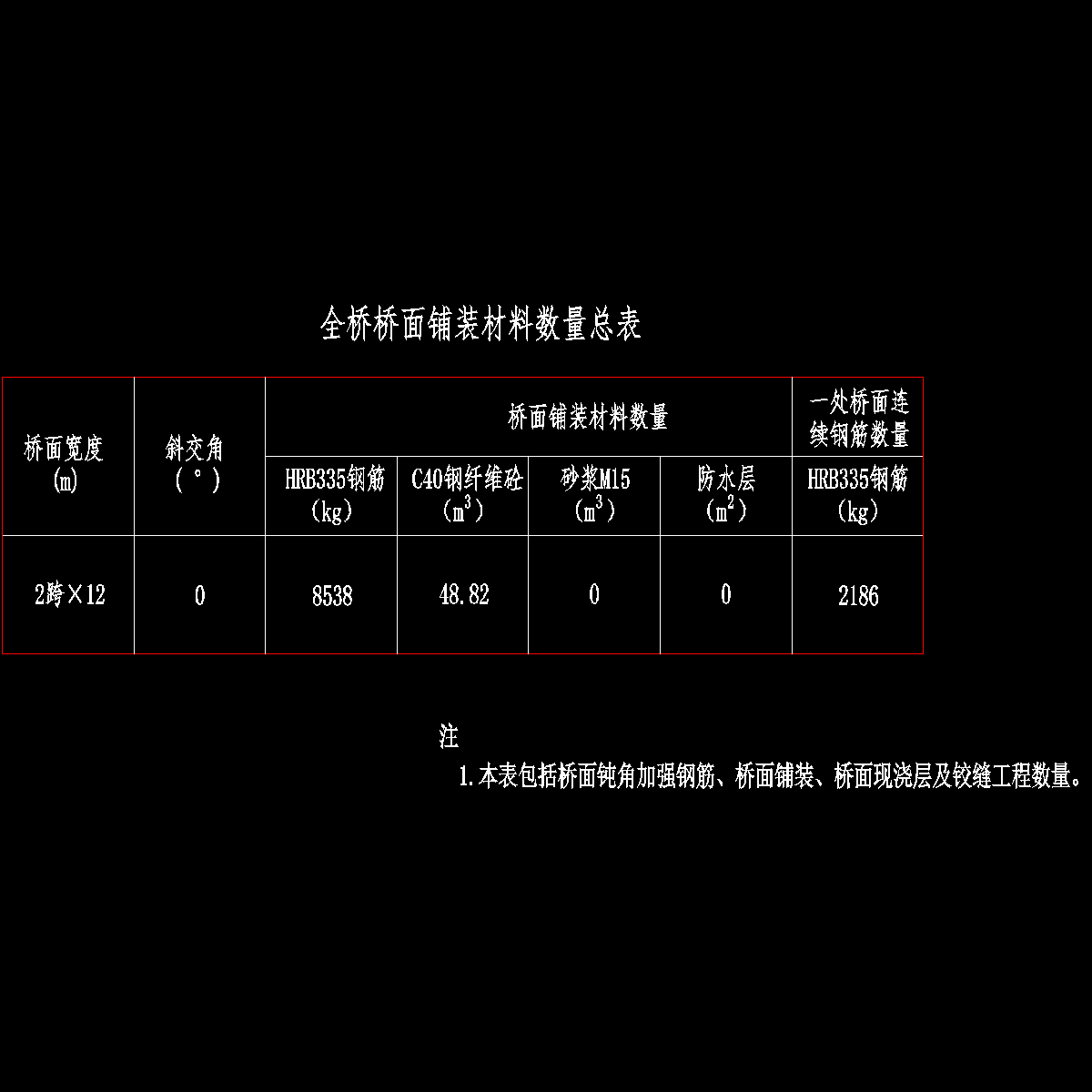

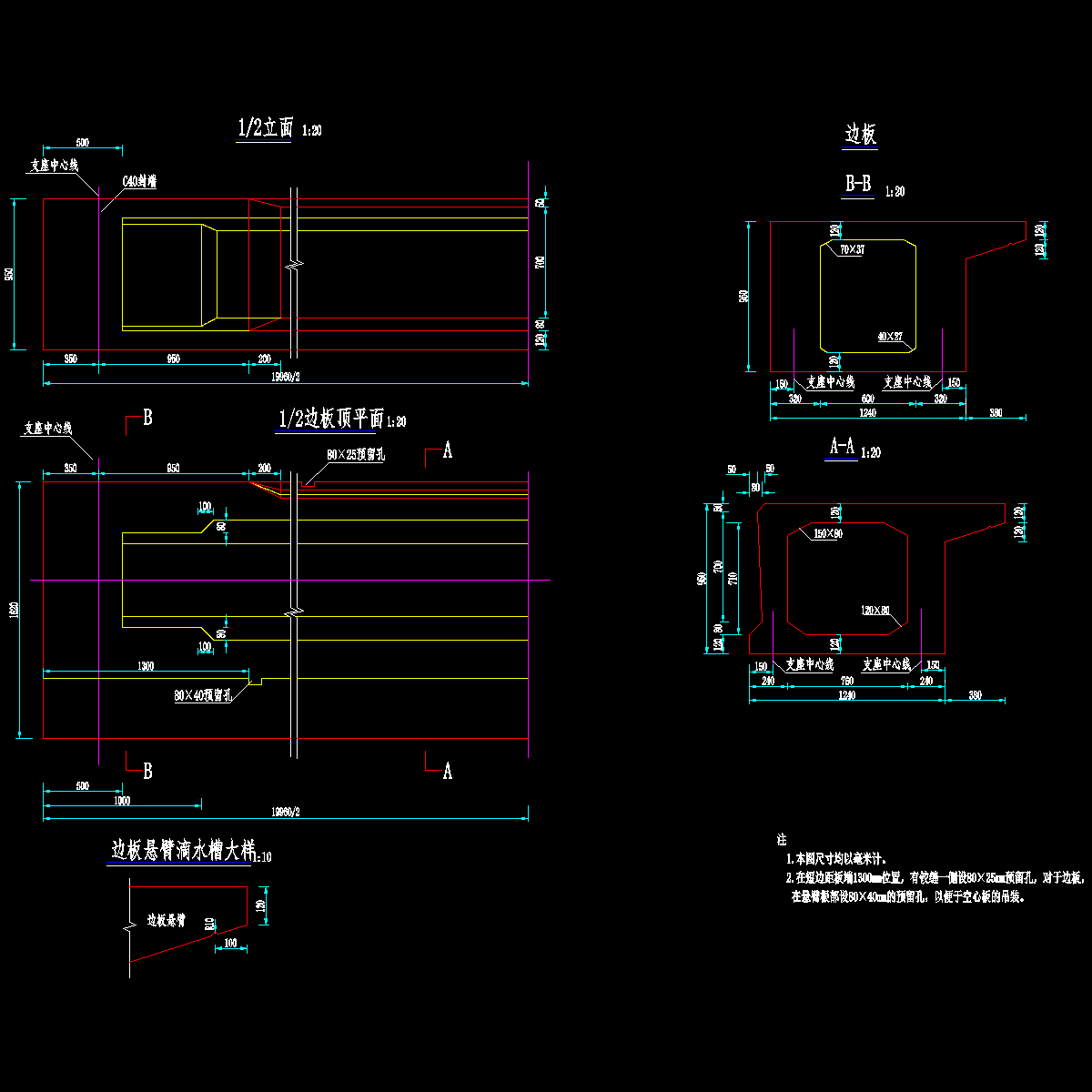

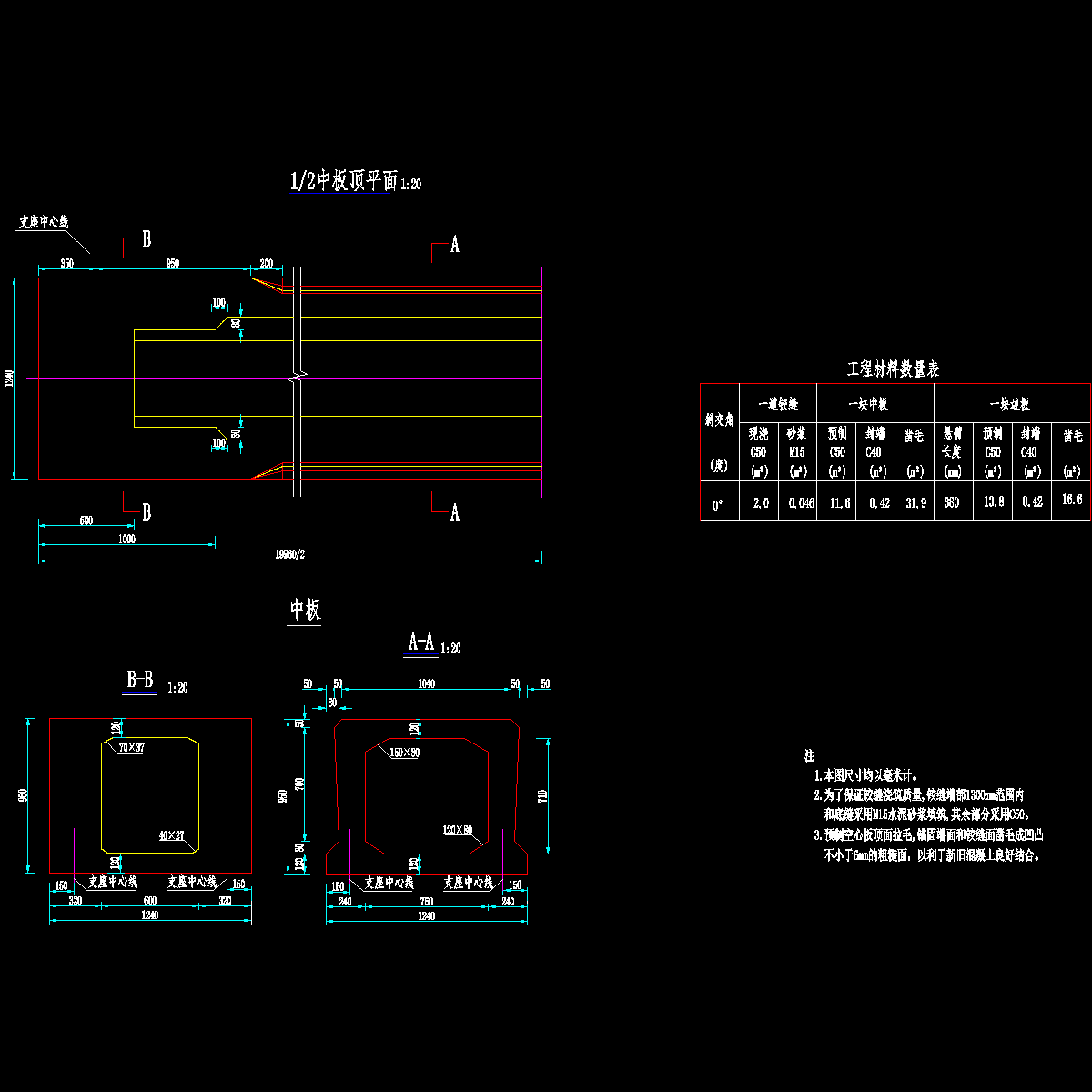

设计概述　　xx中桥位于xx市xx县xx镇内。位于xxB线起点，与A线T型交叉。桥位区属低山地貌中的河谷地貌。xx由西向东流动，在该位置呈直线型，桥区正交跨xx。　　拟建xx中桥中心桩号为BK0 025.425，孔径布置为：2×20m，总长50.85m，与河流正交。上部结构采用20m预应力混凝土(后张)空心板，桥面连续；下部结构采用重力式U型桥台，明挖扩大基础；桥墩采用柱式墩，基础采用明挖扩大基础。　　2.自然及工程地质条件　　本节内容摘要节选自地质详勘报告，详细内容请阅读详勘报告图册，如有出入以详勘报告内容为准。　　2.1 地理位置、地形地貌　　通过地表地质调查及有关资料表明，xx县xx镇地带主要由第四系耕植土QPL、坡残积粉质粘土、含卵石粉质粘土QPL OL、昔格达粉砂岩与粘土岩互层QLI，峨眉山玄武岩P2β等构成。　　该地区位于康縝地轴中段，川縝经向（南北）构造带（隆起带）西缘，物流通道经过范围内无大的构造。据地面调查，拟建道路及其周边无滑坡、泥石流、危岩、崩塌、岩溶等不良地质作用，也无人防硐室及地下埋藏物。适合桥梁建设。
