[CAD]忠县大桥全套设计施工图纸(钢筋混凝土).dwg

[复制链接]

0

主题

0

帖子

1449

积分

超级版主

Rank: 8Rank: 8

积分
1449
发表于 2020-12-17 20:08:17 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一、 概述   由于三峡水库建设,二期水位(145.0米)将淹没原xx石拱桥,为不使xx县通往xx公路中断,xx县人民政府三峡移民办决定修建新xx大桥。根据1998年6月30日会议纪要,采用3×90米钢筋混凝土箱肋拱桥方案,在做施工图设计时发现原地形与实际地形相差较大,实际按3×85米钢筋混凝土箱肋拱桥进行施工图设计。      二、 设计标准与规范   (一)、设计标准   1. 设计荷载:汽-20,挂-100,人群3.5kN/平方米   2. 桥面宽度:行车道净-7 2×1.0米人行道,全宽9.5米。   3. 桥面纵坡:0% 桥面横坡:双向1.5%。   4. 桥面标高:188.000m。   三、 设计要点   1. 本桥为钢筋混凝土箱肋拱桥, , ,拱轴系数 。拱肋由两个单箱组成,宽2.24m,高1.80m,拱上构造由拱上立柱、盖梁和纵向布置的桥面板组成。   2. 拱肋   拱肋分三段预制,采用无支架缆索吊装,最大吊装重量控制在45吨以内。吊装后只需进行箱段之间的纵横连接和浇筑纵缝混凝土。横系梁采用工字型断面,设置在立柱附近的横隔板处,上下缘钢筋与拱肋顶底板钢筋相连,腹板钢筋与横隔板钢筋连接。在放大样时,应同时放出横系梁位置,以便预埋接头钢筋。

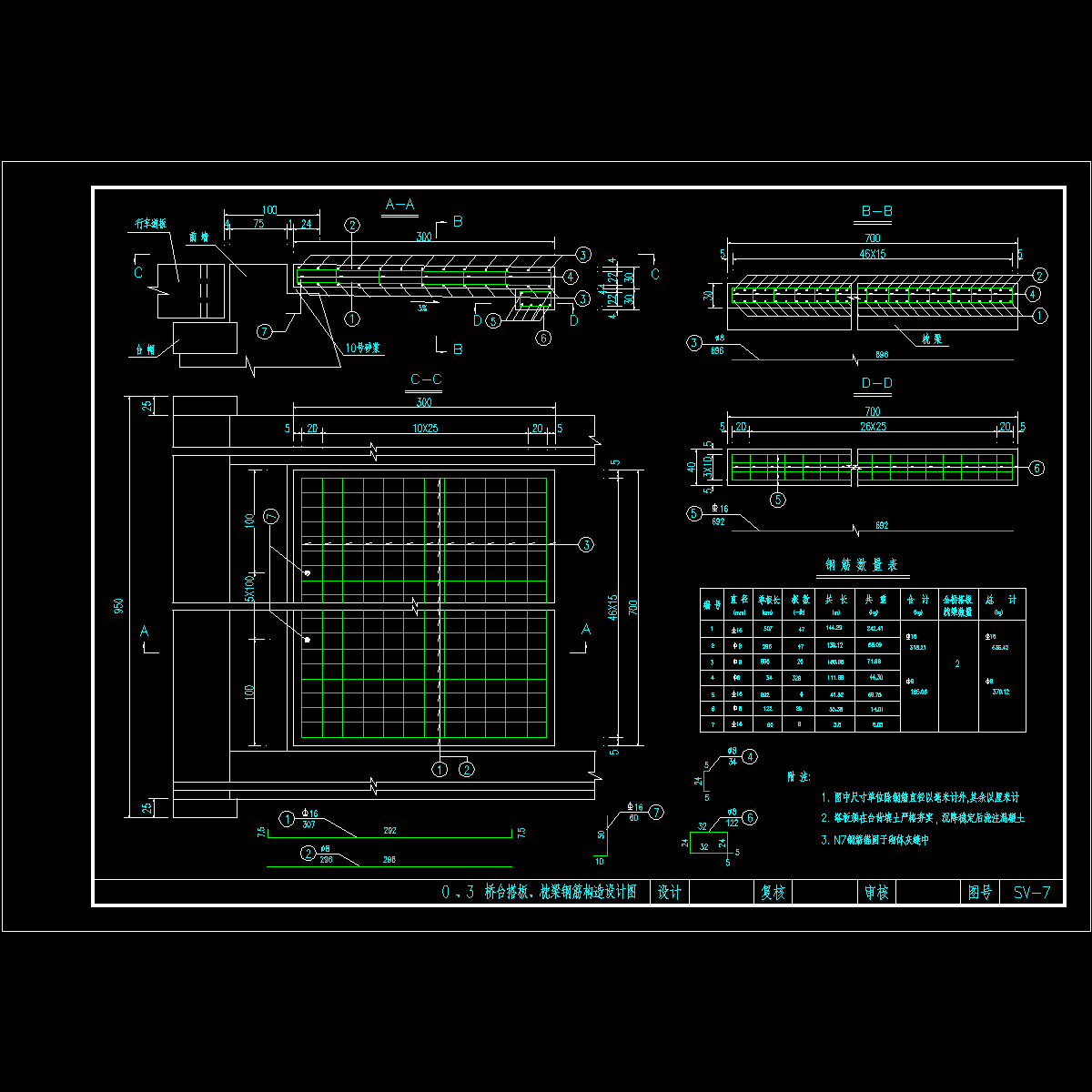

0#3#桥台搭板、枕梁钢筋构造设计图.dwg
0#3#桥台搭板、枕梁钢筋构造设计图.dwg

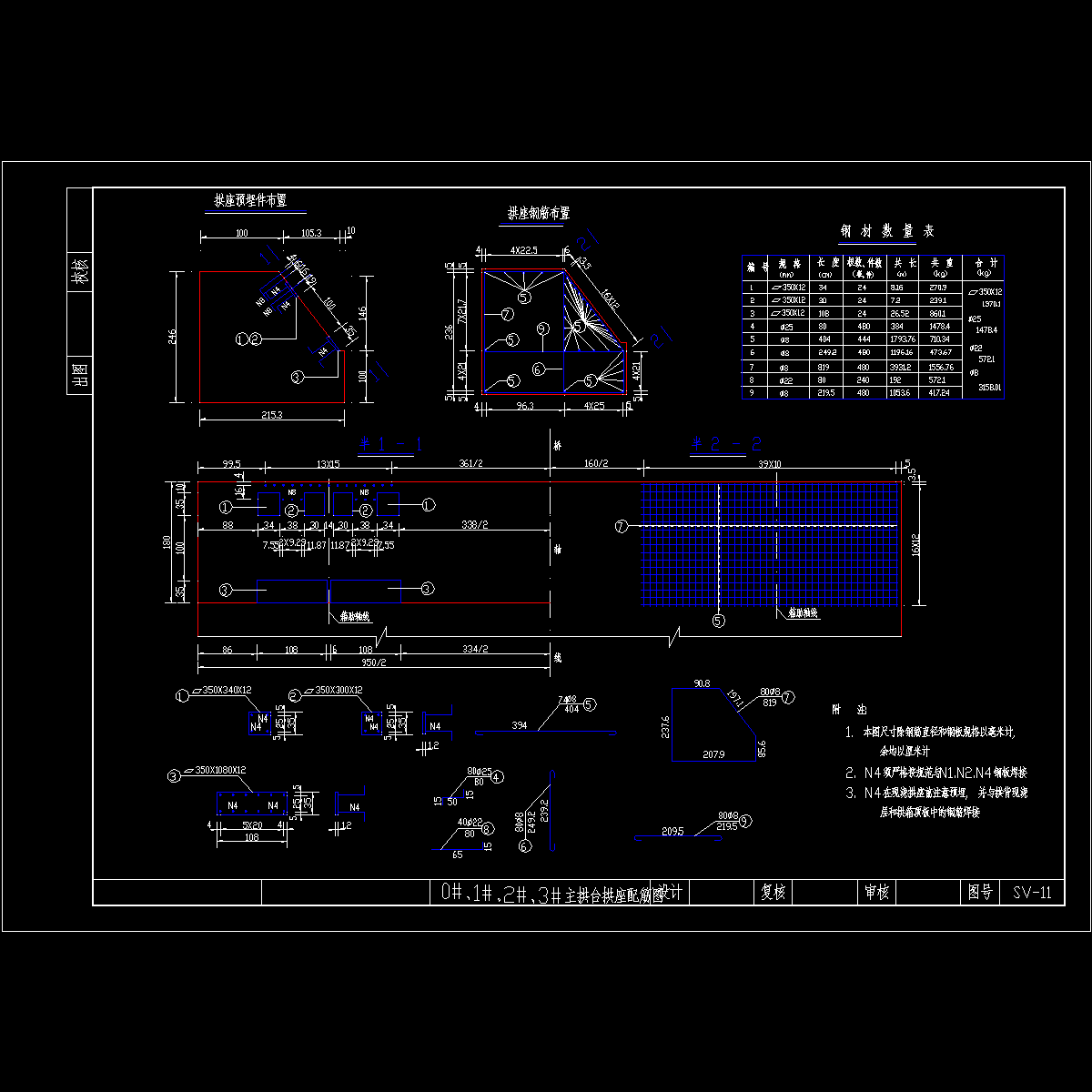

0#、1#、2#、3#主拱台拱座配筋图.dwg
0#、1#、2#、3#主拱台拱座配筋图.dwg

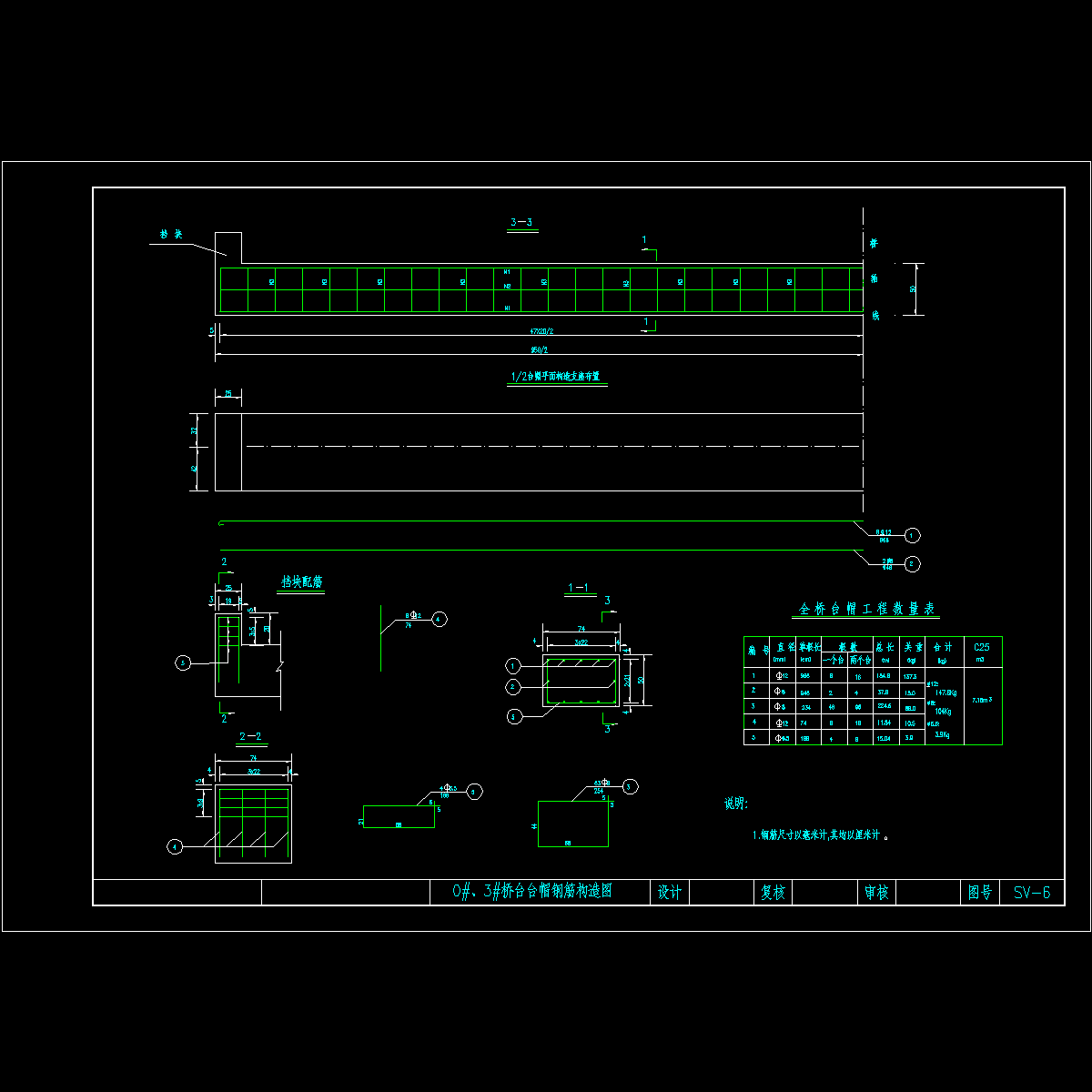

0#、3#桥台台帽钢筋构造图.dwg
0#、3#桥台台帽钢筋构造图.dwg

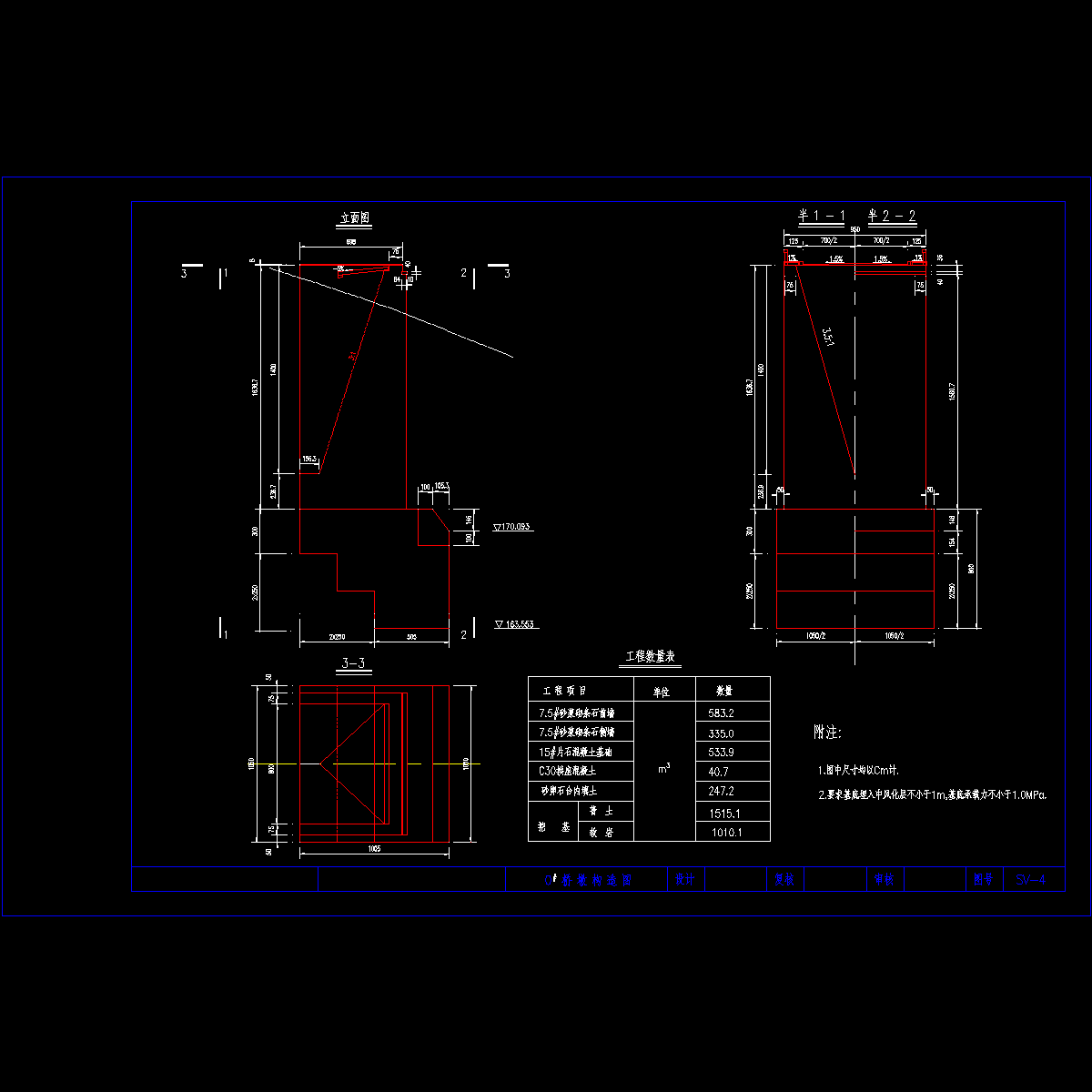

0#桥墩构造图.dwg
0#桥墩构造图.dwg

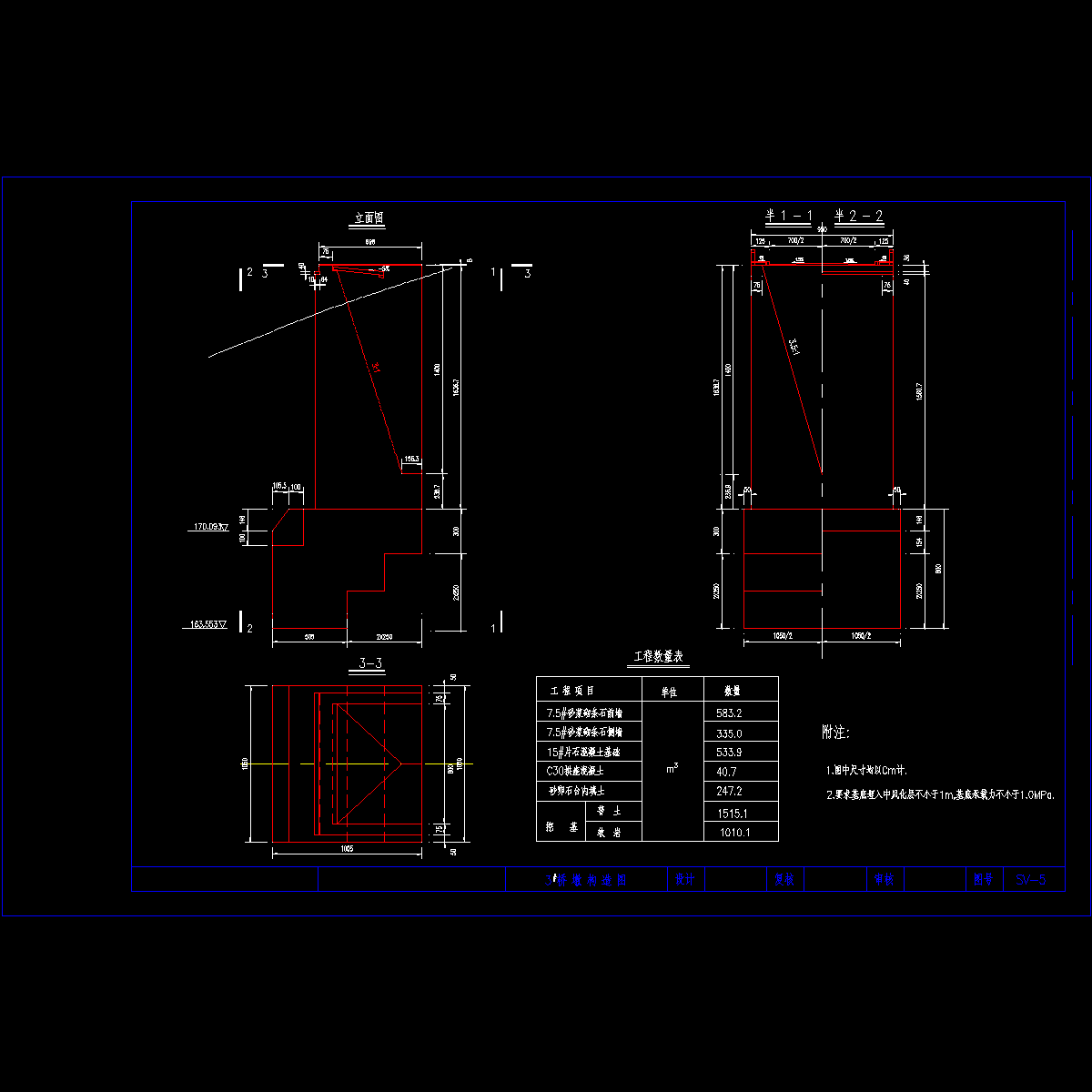

3#桥墩构造图.dwg
3#桥墩构造图.dwg
lgxdjtgj.dwg
lgxdjtgj.dwg
lgxjtgz.dwg
lgxjtgz.dwg
lgxjtslb.dwg
lgxjtslb.dwg
lgxzjtgj.dwg
lgxzjtgj.dwg
lgxzzsy.dwg
lgxzzsy.dwg

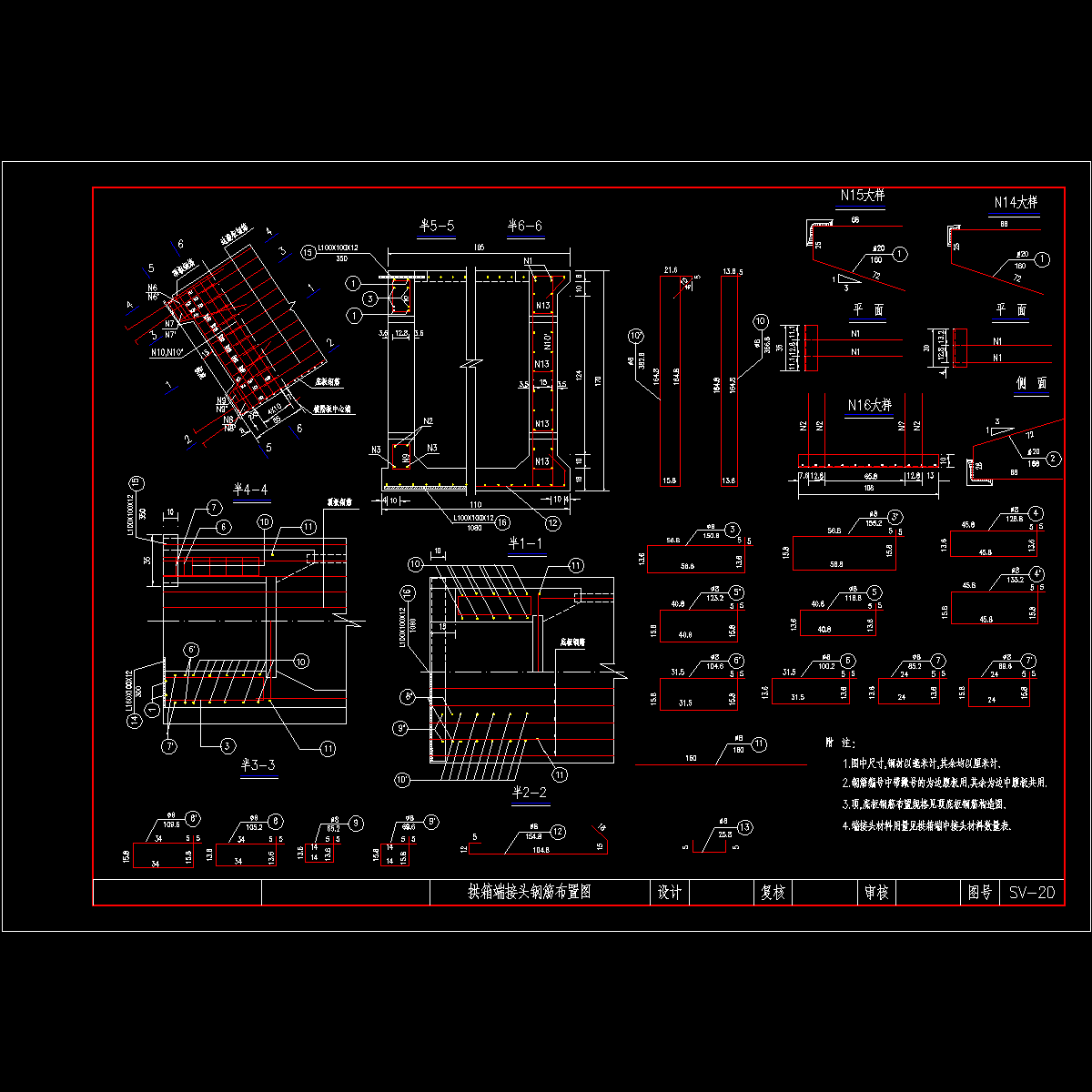

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
