[CAD]中桥全套设计图纸(钢筋混凝土用热轧光圆钢筋).dwg

nishiwodeshui · 发表于 2020-12-17 20:08:13

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

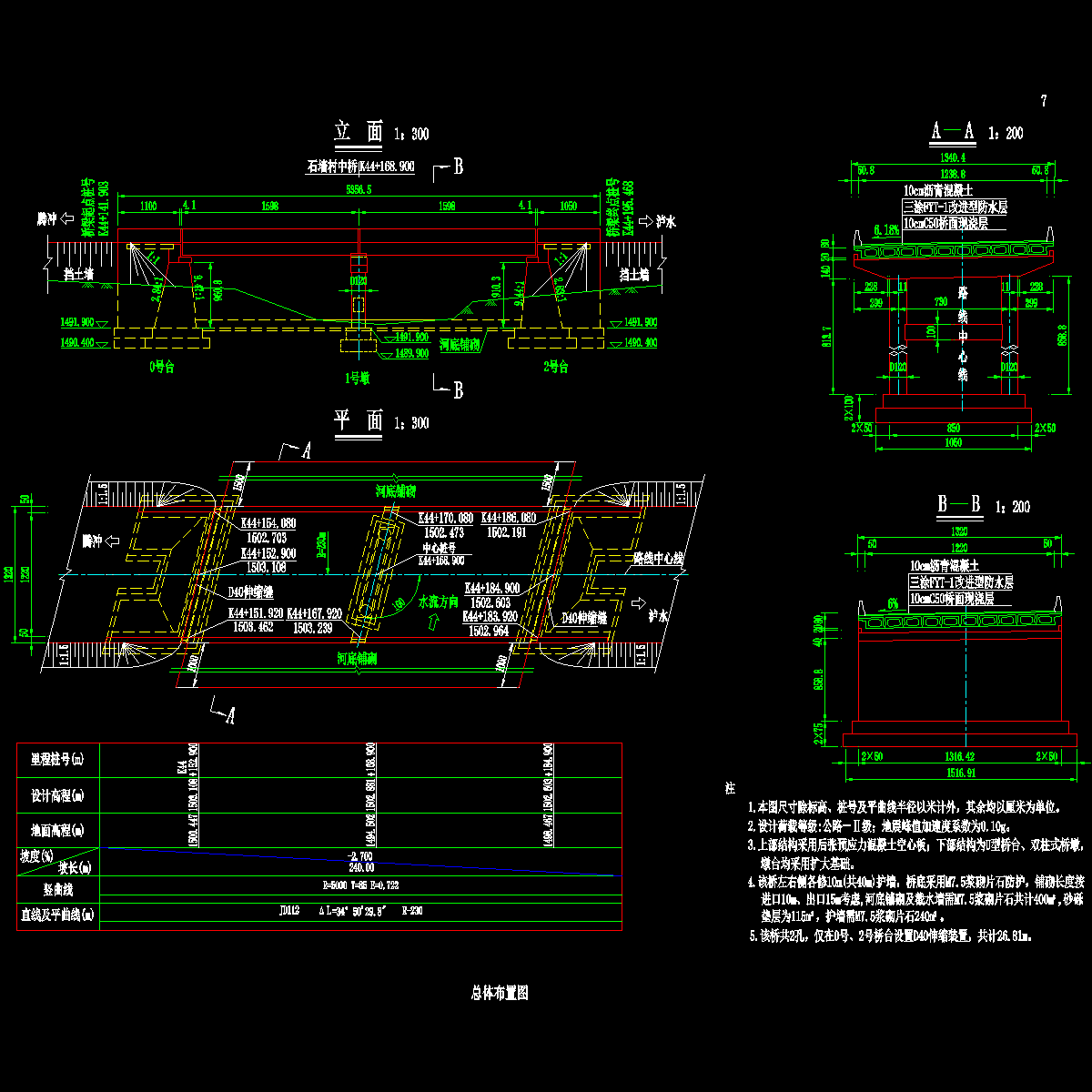

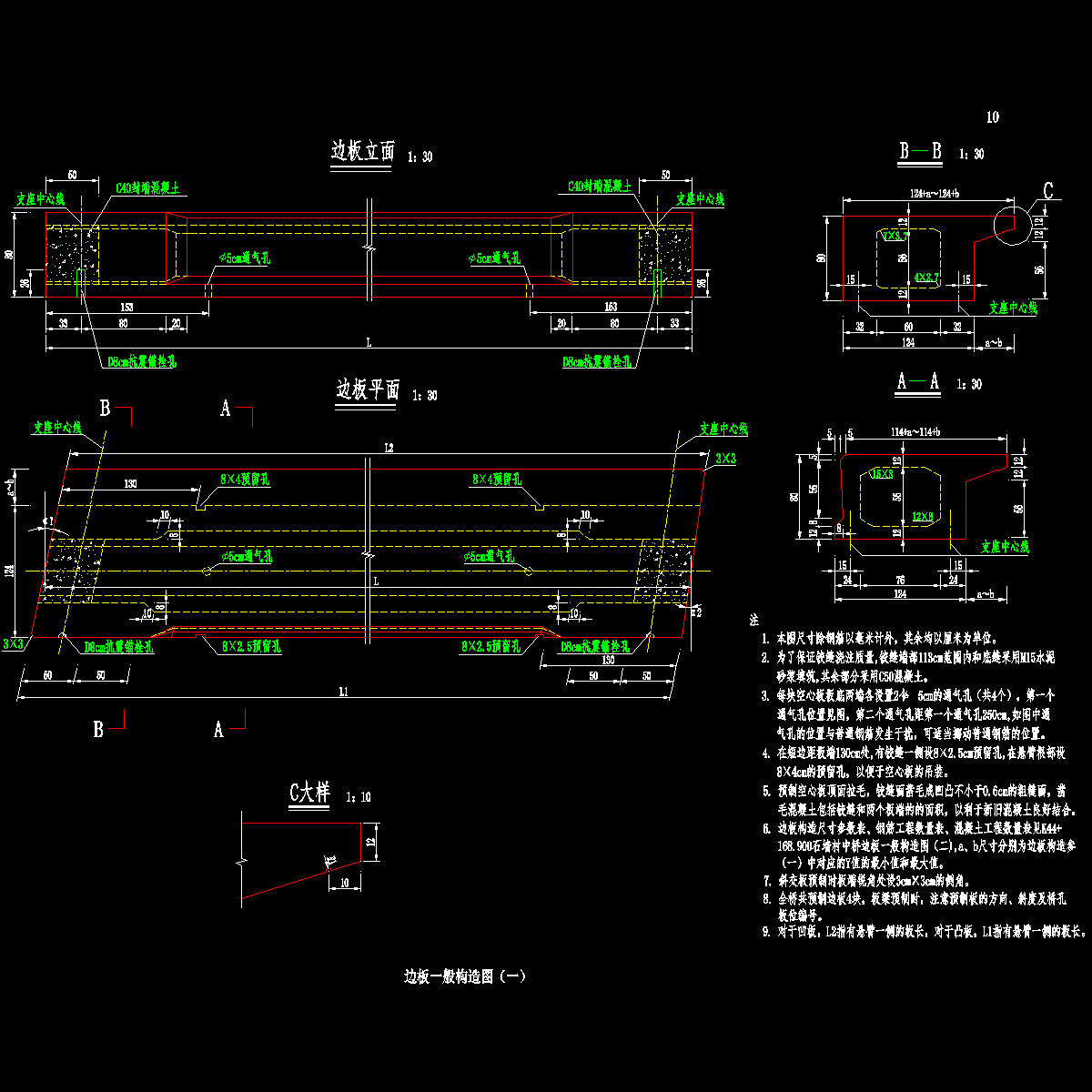

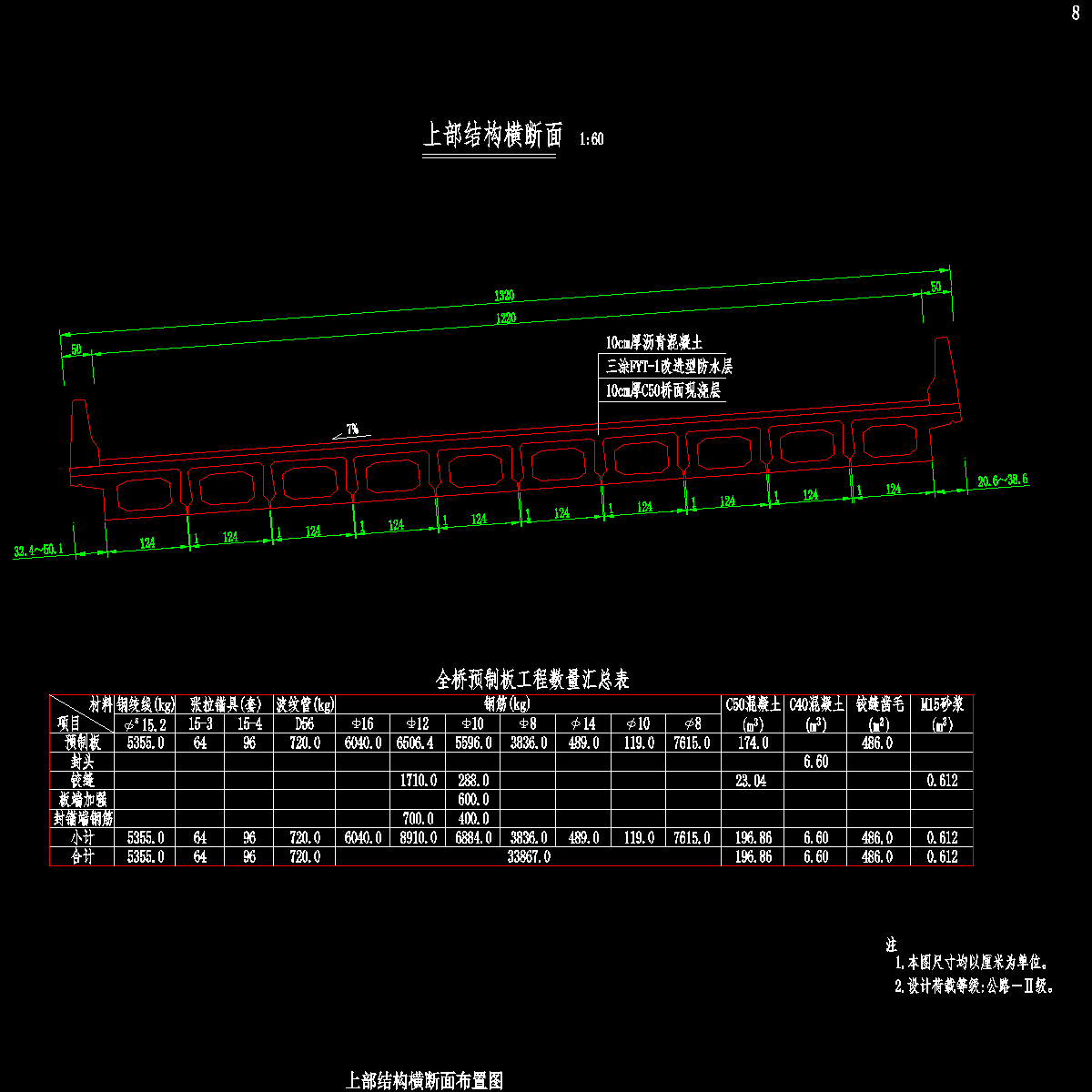

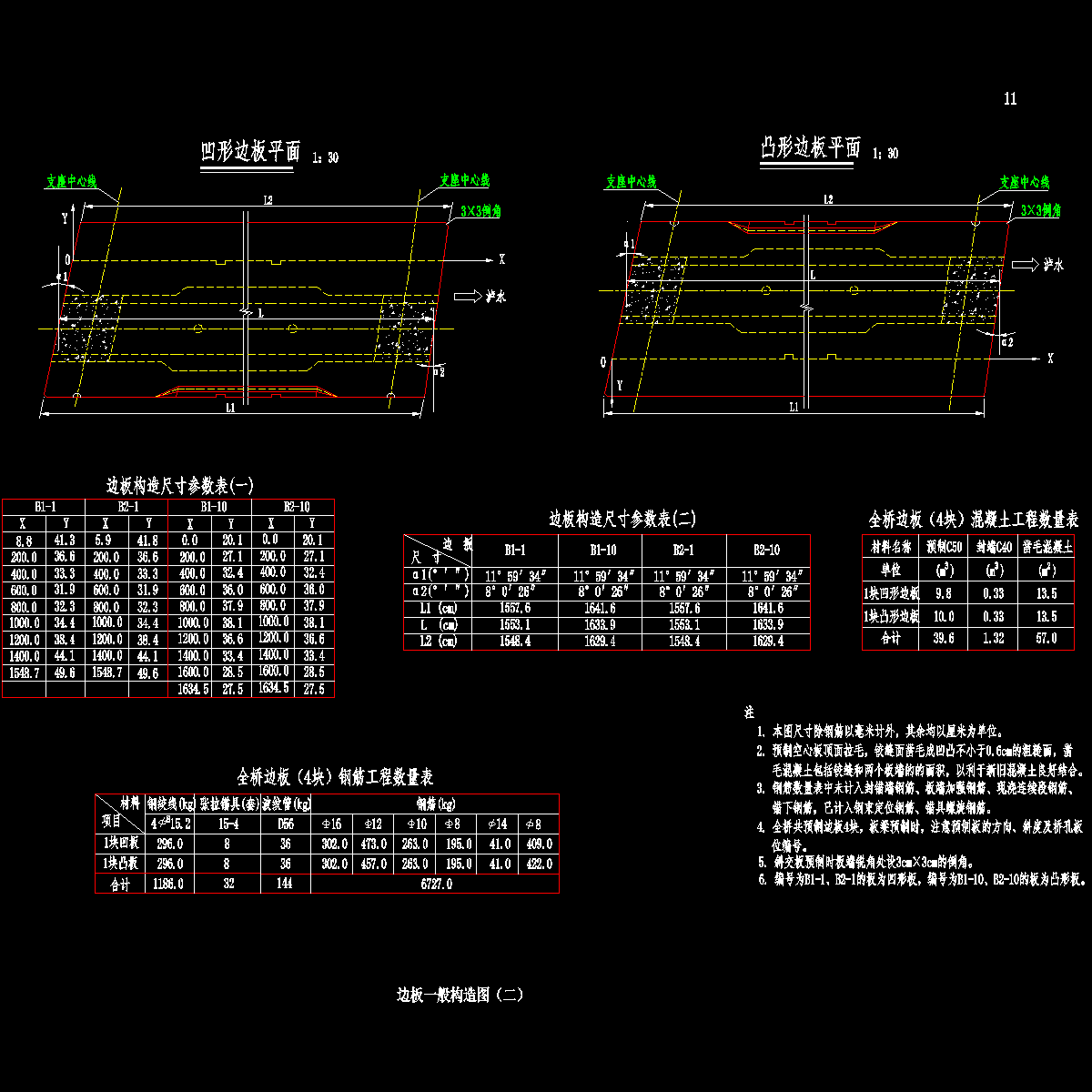

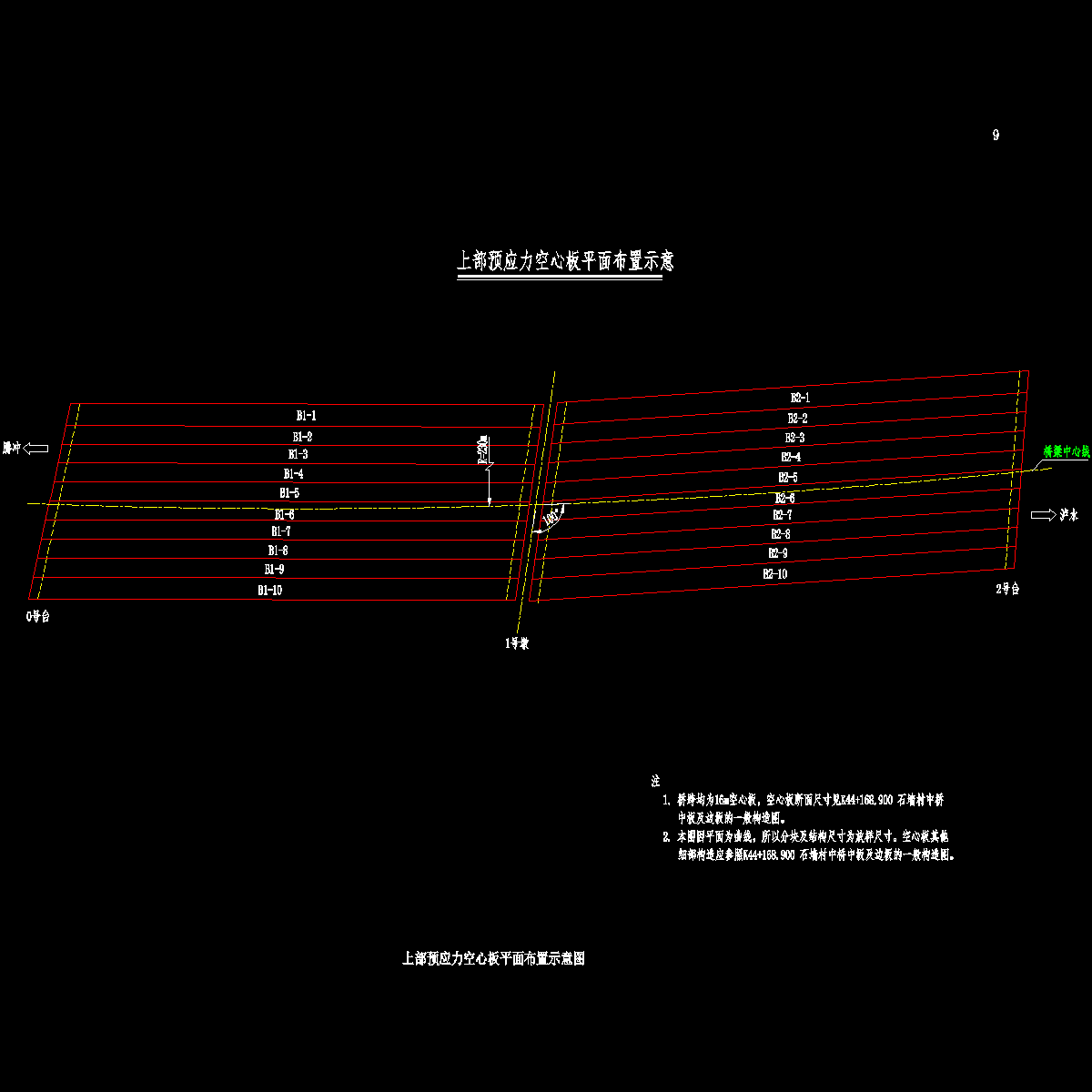

桥位项目概要及自然概况　　1．项目概要　　该桥位于xx村，路线在K44 168.900处与河流交叉，交叉角度为100度。该处水流较大且急，基础冲刷较严重。主要用于排山水，雨季水量较大。该资料拟新建2－16m后张法预应力混凝土空心板，简支结构，采用桥面连续。新建桥台采用U台、扩大基础，桥墩为柱式墩、扩大基础，一并修建锥坡、河底铺砌及河道护坡防护等。　　2．地形地貌、地质及建设条件　　桥位处地层浅层发育有厚度在1.0m左右的碎石层，其下为风化岩（玄武岩），风化岩　　（玄武岩）承载力高，拟建中桥可此层做天然地基持力层，采用墩台基础。　　五、主要材料　　1.混凝土　　(1)水泥：应采用高品质的硅酸盐水泥或普通水泥，同一座桥的板梁应采用同一品种水泥。　　(2)粗集料：应采用连续级配，碎石宜采用锤击式破碎生产。　　 (3)混凝土：　　有条件时，铰缝混凝土可选择抗裂、抗剪、韧性好的钢纤维混凝土。混凝土中不得掺和粉煤灰。　　2.普通钢筋　　普通钢筋采用R235和HRB335钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB 13013—1991）和《钢筋混凝土用钢第2部分热轧带肋钢筋》（GB1499.2-2007）的规定。　　本图纸中R235钢筋采用了直径d=8mm一种规格；HRB335钢筋主要采用了直径d=8mm、10mm、12mm、14mm、16mm、22mm、25mm六种规格。　　3.预应力钢筋　　采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T 5224—2003）的规定。
