桥梁设计施工全套CAD图纸(板钢筋图)(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：河北
• 编制时间：近代
• 使用性：公路桥
• 跨径大小和多跨总长：10mm
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢桥

附件详情

• 1、桥型总体布置图
• 2、桥墩、台桩柱钢筋图
• 3、T梁纵横断面构造图
• 4、部件图
• 5、T梁骨架、隔板钢筋图
• 6、防撞护栏钢筋图
• 7、T梁翼板钢筋图
• 8、桥头搭板工具图
• 9、桥墩、台盖梁钢筋图
• 10、桥梁警示牌

附件详情

设计说明
一、工程设计
1.设计标准及依据
根据《水利水电枢纽工程等级划分及洪水标准》SL252-2000规定，确定该建筑物级别为4级。
1.1、设计标准：汽车-10级车队单向排列作为计算荷载，不考虑验算荷载。
1.2、设计依据
1）中华人民共和国交通部部标准《公路桥涵设计通用规范》JTJ 021-89.
2）中华人民共和国交通部部标准《公路工程技术标准》JTG B01-近代.
3）中华人民共和国交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-近代.
4）中华人民共和国交通部部标准《公路桥涵地基与基础设计规范》JTJ 024-85.
5）中华人民共和国交通部部标准《公路桥涵施工技术规范》JTJ041-2000.
6）中华人民共和国交通部部标准《公路工程抗震设计规范》JTJ004-89.
2.工程设计
2.1、技术指标
1）结构型式：桥梁上部为钢筋混凝土T梁，下部为双柱式钻孔灌注桩。
2）跨径：中-中 10m
3）总体布置：
（1）纵向布置：全桥共四孔，桥长40m；桥两端分别设3.0m长八字型重力预制混凝土块桥台，全桥总长46.0m.桥面纵坡为零。
（2）横向布置：桥面净宽4.5m，两侧均设0.4m宽混凝土防撞护栏，桥面总宽5.8m，每跨由4片T梁组装而成，上设6.6～10cm厚混凝土铺装层，桥面为双向1.6%横坡。
（3）桩柱直径及入土深度：河底冲刷线以上井柱直径为0.8m，以下桩直径为0.9m。参考附近建筑物地址资料，桩柱入土深度按桩侧土平均摩阻力τ=35Kpa基底容许承载力σ0=100Kpa，采用M法计算确定：桥墩井柱入土深度为14m，桥台井柱入土深度为13m
2.2、主要材料
1）混凝土标号：T梁、桥头搭板、护轮、盖梁、井柱、枕梁、防撞护栏均采用C25混凝土，桥面铺装层采用C30防水混凝土，灌注桩采用C20混凝土。
2）钢筋：受力钢筋采用Ⅱ级钢筋，构造钢筋采用Ⅰ级钢筋。
3）支座：采用矩形板式氯丁橡胶支座。
2.3、设计要点
1）T梁按简支梁计算：翼板按悬臂板计算。
2）墩台盖梁按简支双悬臂梁计算……
编制与

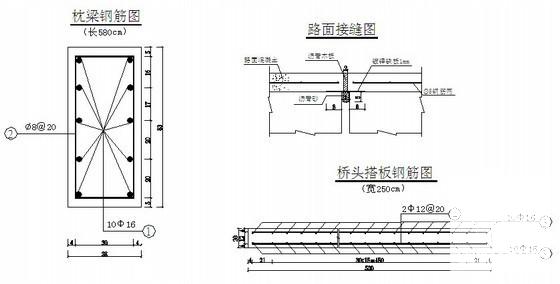

第 1 张图

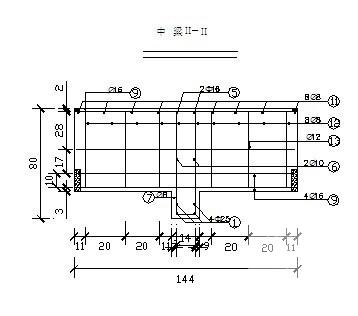

第 2 张图

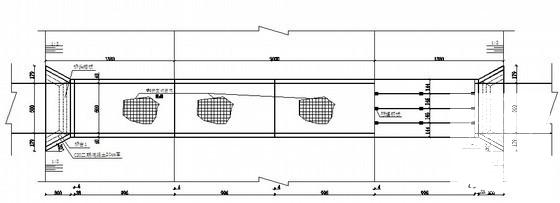

第 3 张图

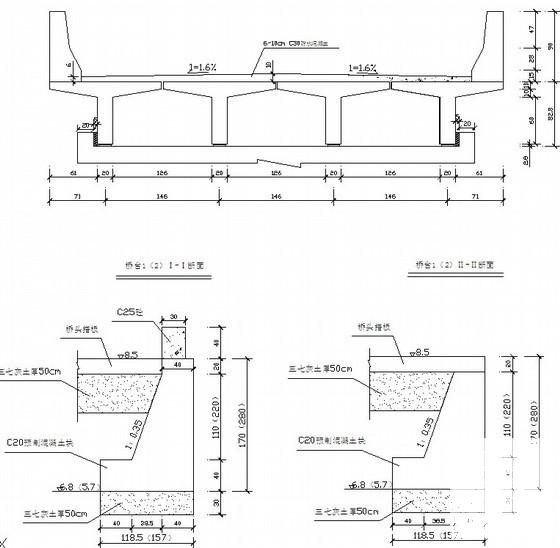

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
