公园园区景观桥梁工程全套施工CAD图纸设计38张（钢筋混凝土拱桥）

hhjjxx88990 · 发表于 2021-3-22 20:39:30

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：重庆
设计年代：近代
使用性：人行桥
跨径大小和多跨总长：47.2m
承重构件受力情况：拱桥
材料类型：钢筋砼桥

附件详情

第一篇设计总说明
公园园区景观桥桥梁及景观工程设计总说明
第二篇工程数量表
桥梁工程数量表
景观工程数量表
第三篇桥梁工程设计图
桥位平面图
工程地质纵断面图

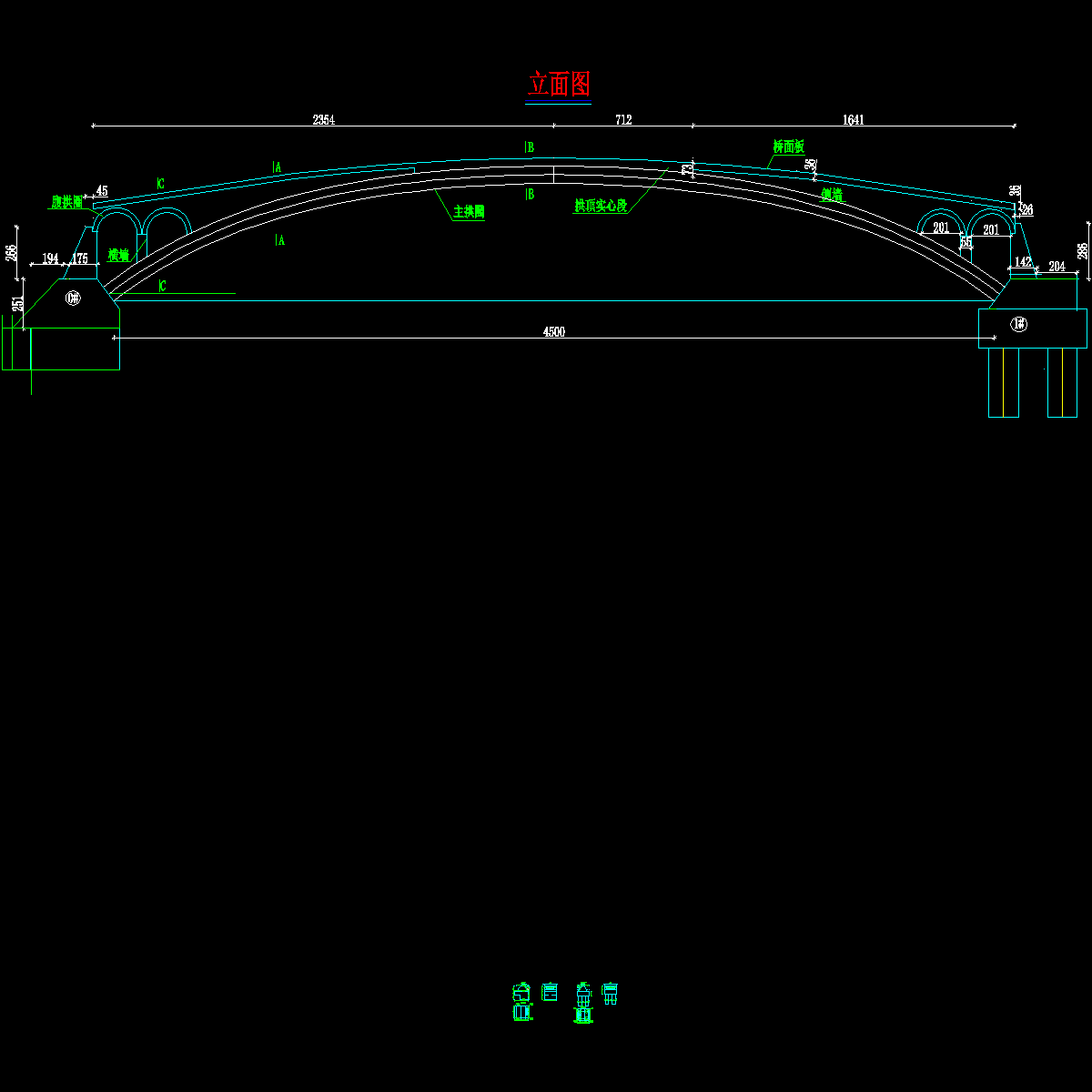

桥型布置图
主拱圈一般构造图
主拱圈坐标示意图

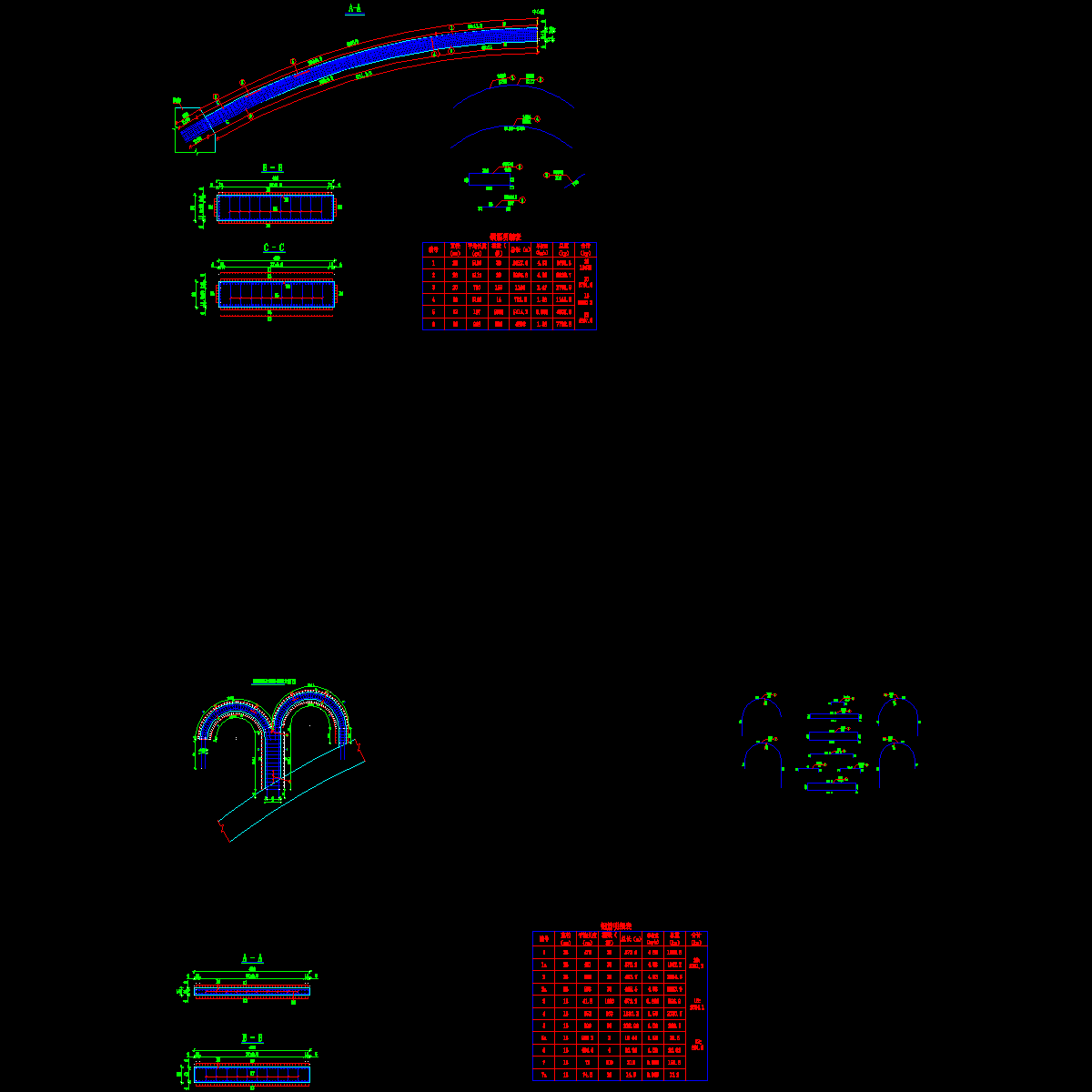

主拱圈钢筋构造图

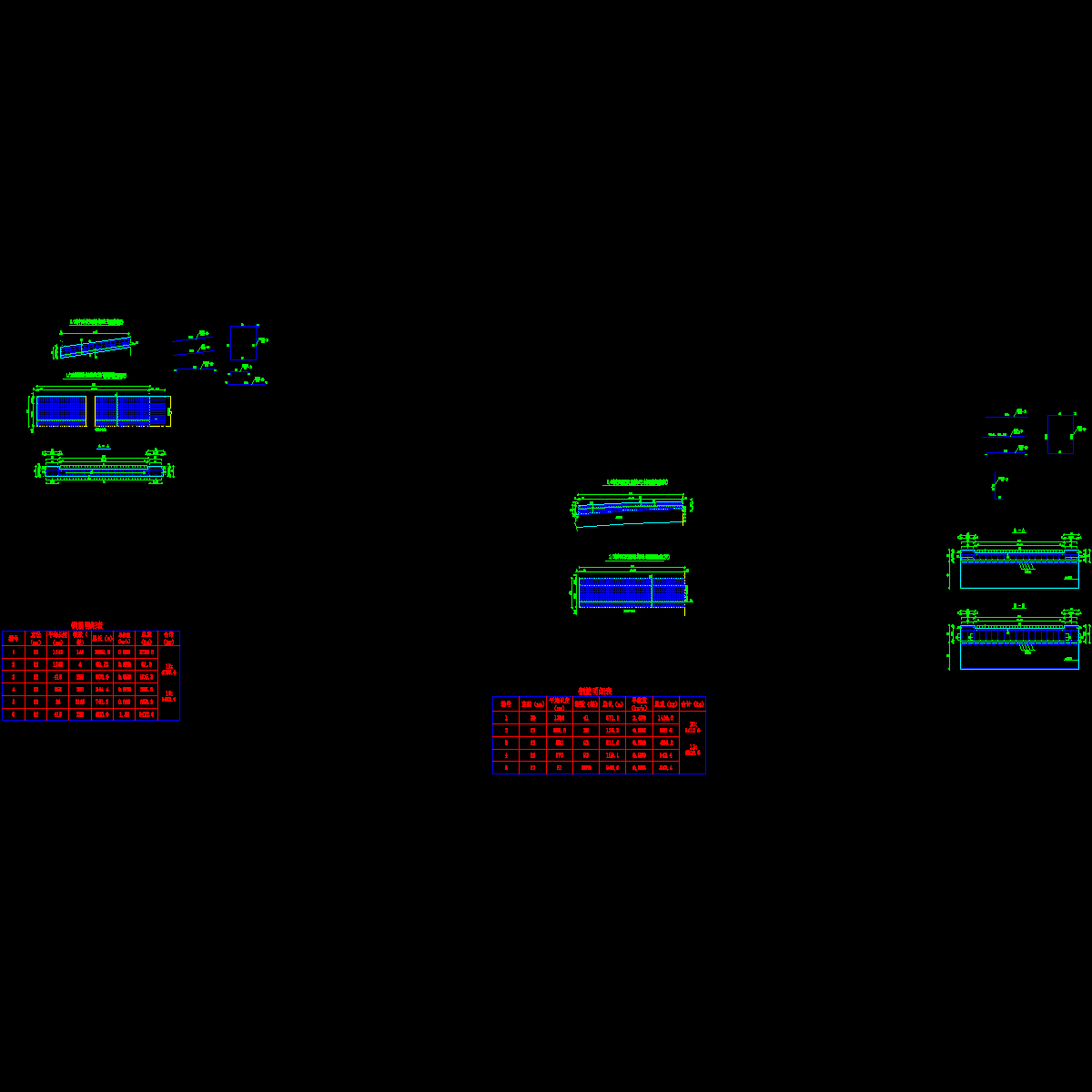

桥面板钢筋构造图
拱座及基础一般构造图
拱座钢筋构造图

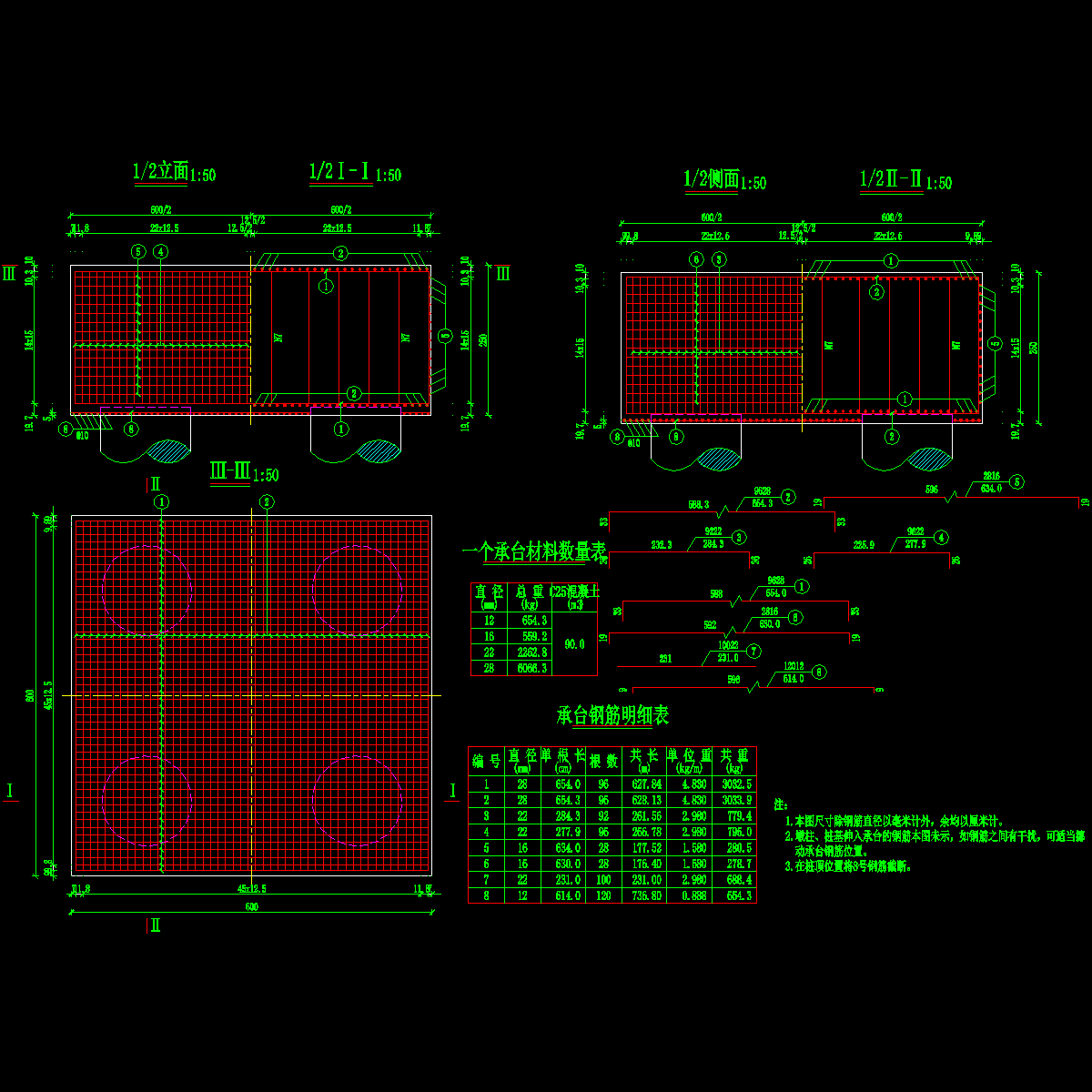

承台钢筋构造图

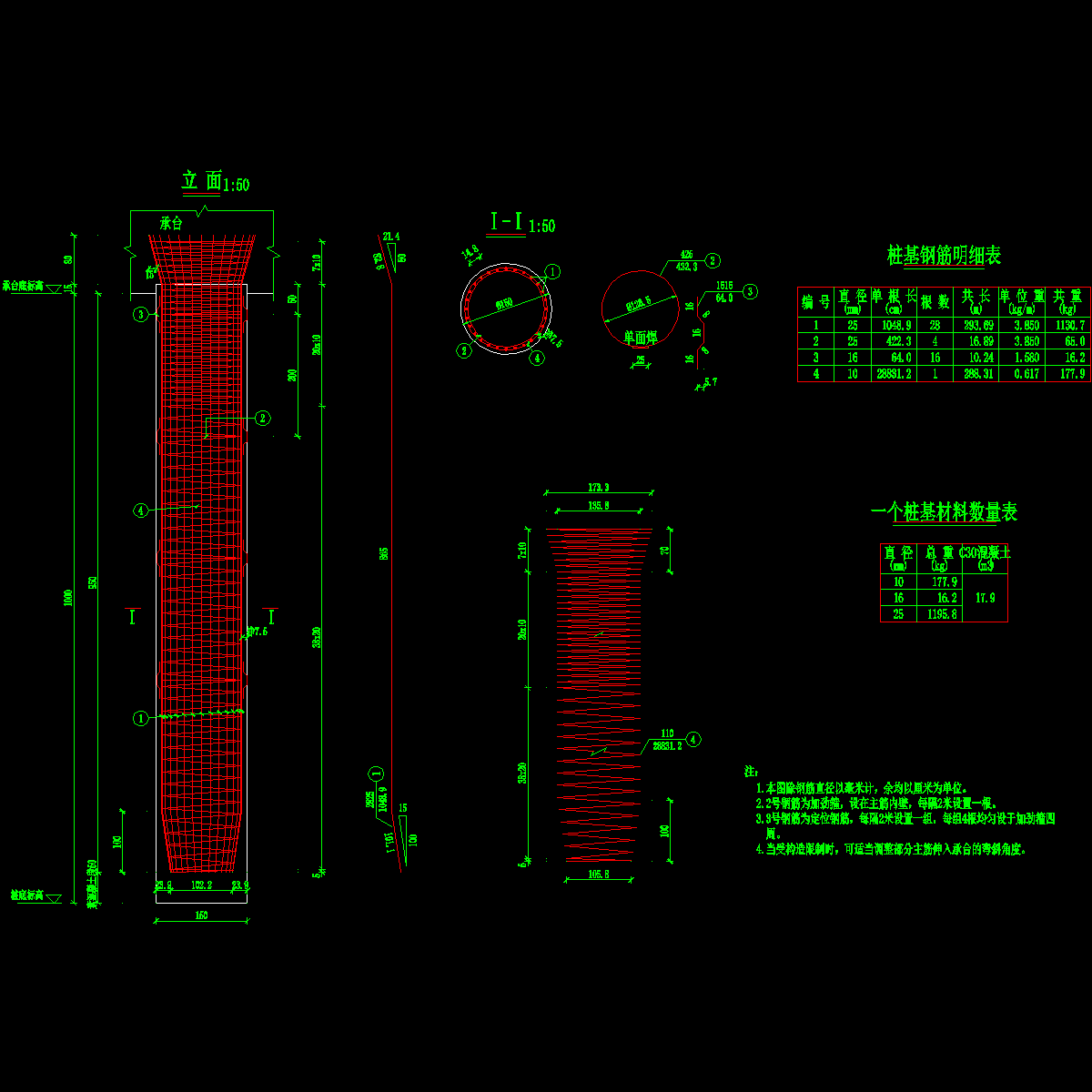

桩基钢筋构造图
桩基声测管设计图
施工流程图
第四篇景观工程设计图
装饰标准图
装饰板设计图
栏杆设计图
人行道铺装设计图
桥铭牌设计图

附件详情

该桥位于公园内，是一座跨越河流两岸的人行桥，大桥两岸均连两岸道路，路线全长59.178米，桥梁长度47.2米。本桥净跨45m，桥面全宽4m，满足过往人行要求，采用钢筋混凝土拱桥，桥型古朴、亲切、耐用使得整桥质感，亲切，耐用桥面两侧高程相差不大，从景观方面考虑，设置以主跨对称中心两侧设置9.75.0%的对称纵坡。
……
主要技术标准:
（1）桥梁设计基准期为100年；
（2）道路等级：人行桥；
（4）设计荷载：
人群荷载：3.5kn/m2；
（5）主桥桥面宽度：全桥宽度为4.0m，具体布置为：0.5m（栏杆） 3m（人行道） 0.5m（栏杆）=4.0m；
（6）桥面横坡：双向横坡1.0％；
（7）通航标准：无河道通航要求；
（8）地震：抗震设防A类，按照Ⅶ度区设防，地震动峰值加速度为0.05g。
……
本方案为等截面悬链线空腹式钢筋混凝土拱桥,主拱圈采用悬链线无铰拱，主拱净跨45.0m，净矢高6m，矢跨比为1/7.5，拱轴系数5.66。主拱圈为钢筋混凝土结构，采用矩形截面，两侧嵌固青石，截面全宽4m，高度0.9m，主拱圈混凝土采用C40。
拱座采用钢筋混凝土结构，根据桥台处的地形地质条件，本桥0#桥台处均采用了重力式桥台，扩大基础,1#桥台采用承台桩基础（钻孔成形）。
……
共38张，编制于近代年。
