公园入口牌坊CAD施工图纸全套(dwg)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某公园入口牌坊施工图全套：
该项目为XX公园主入口牌坊，为石柱木斗拱屋盖牌坊，建筑结构体系主要石木结构。石柱、石枋等石构件应采用金山石或山东平度花岗岩，要求质地厚重，石柱应作收分，各构件尺寸详见各施工图。梁枋的榫卯尺寸施工图放样后请与设计方商定。石枋用碳纤维加固石枋，以增强石材的抗拉性能，施工时另行商定。木斗拱，角梁应采用优质硬木，具体选材应与甲方共同商定，椽子、望板可采用杉木。斗拱用材厚为80。木构件都应在地面加工完成。． 屋面采用灰黑色无光釉面筒板瓦，所有牌坊屋面的筒瓦直径为110，板瓦宽200，望板上先铺，无纺布，刷JS防水涂料。屋面铺瓦要求坐浆密实，档匀垅直，屋面坡度曲线圆和，瓦面净洁，无挂浆，无污迹。瓦垅 间距可根据实际情况适当调整。
内容包含：石柱木斗拱屋盖牌坊，包含牌坊平面、正立面、侧立面、剖面、仰视平面、屋顶、角科大样、明间平身科大样、次间上下檐平身科、正脊大样、石构件大样等。

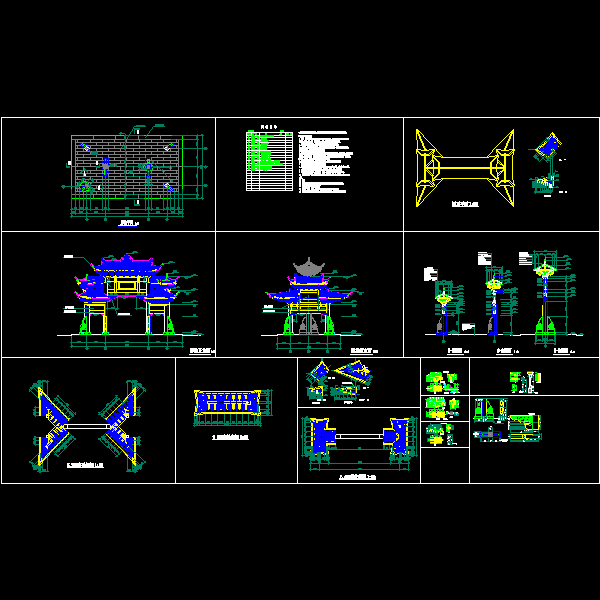

第 1 张图
