[CAD]大桥(斜拉桥)设计图纸(承重构件).dwg

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）

附件详情

• 图纸内容包括：
• 第一部分 总说明及共用构造。
• 第二部分 主塔墩及主桥下部构造。
• 第三部分 主桥主梁构造。
• 共131张图纸，每部分均有文字说明。

附件详情

简介：1、桥面宽度23米（不含布索区宽度），双向四车道，不设人行道，引道标准与桥梁一致采用路桥同宽。 2、荷载标准：汽车超—20级，挂车—120。 3、设计行车速度：80Km/h。 4、桥面竖曲线半径：10000m。 5、桥面坡度：纵坡2.5%，直线桥段横坡为双向2%，圆曲线及缓和曲线部分设横向超高。 6、设计洪水频率：1/300，设计水位：36.03m（黄海高程，下同），流量17500m3/s。 7、通航：最高通航水位按10年一遇洪水位，水位为35.01m，通航净高10m，主通航孔按单孔通航考虑，双线净宽140m。 8、地震烈度：六度地震区，采用七度抗震措施。 9、船舶撞击力按三级内河航道取值，顺桥向400KN，横桥向550KN。
6、设计洪水频率：1/300，设计水位：36.03m（黄海高程，下同），流量17500m3/s。
7、通航：最高通航水位按10年一遇洪水位，水位为35.01m，通航净高10m，主通航孔按单孔通航考虑，双线净宽140m。
8、地震烈度：六度地震区，采用七度抗震措施。
9、船舶撞击力按三级内河航道取值，顺桥向400KN，横桥向550KN。
10.主桥为50 82 180米三跨一联独塔双索面斜拉桥

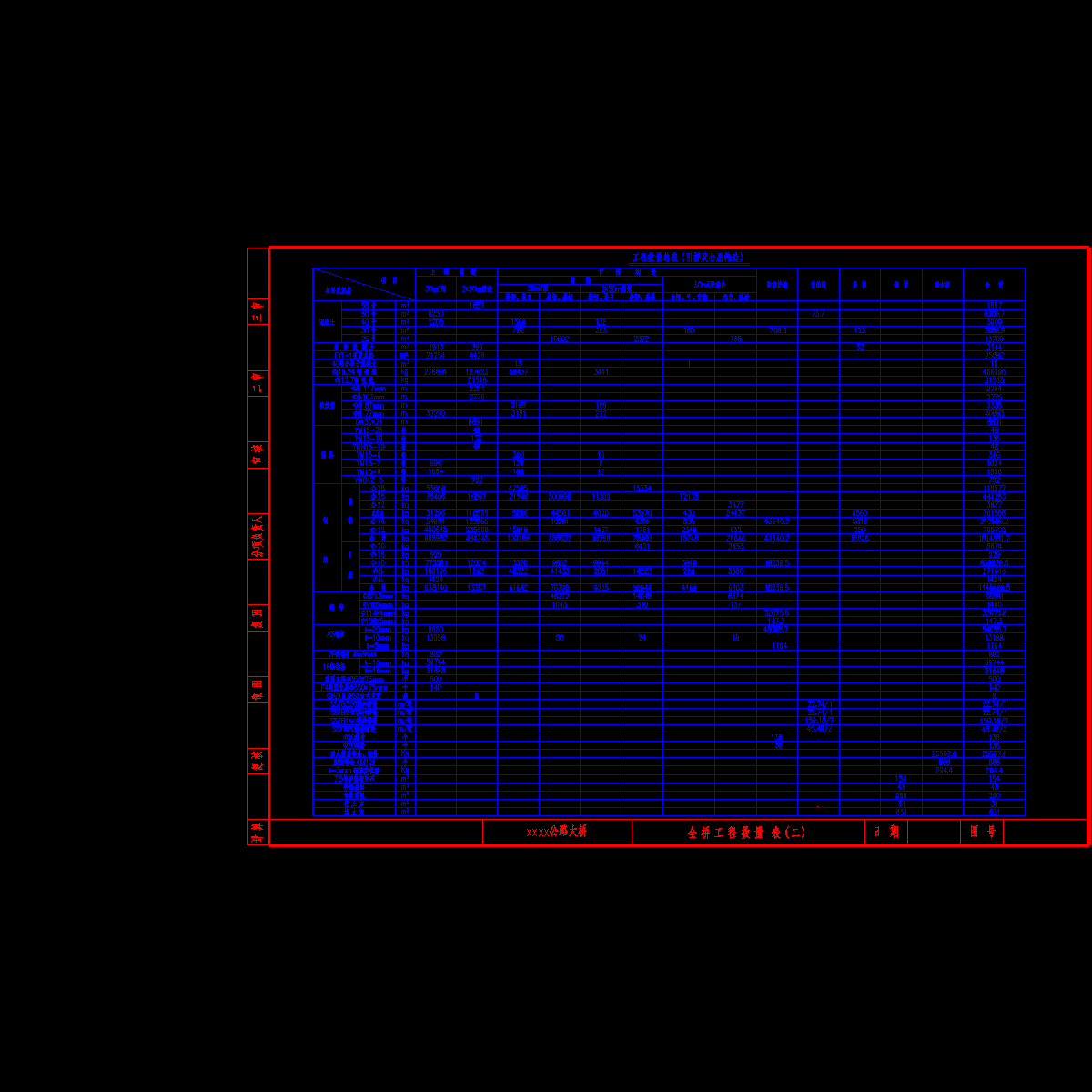

1-02主桥工程数量表.dwg

1-03引桥工程数量表.dwg

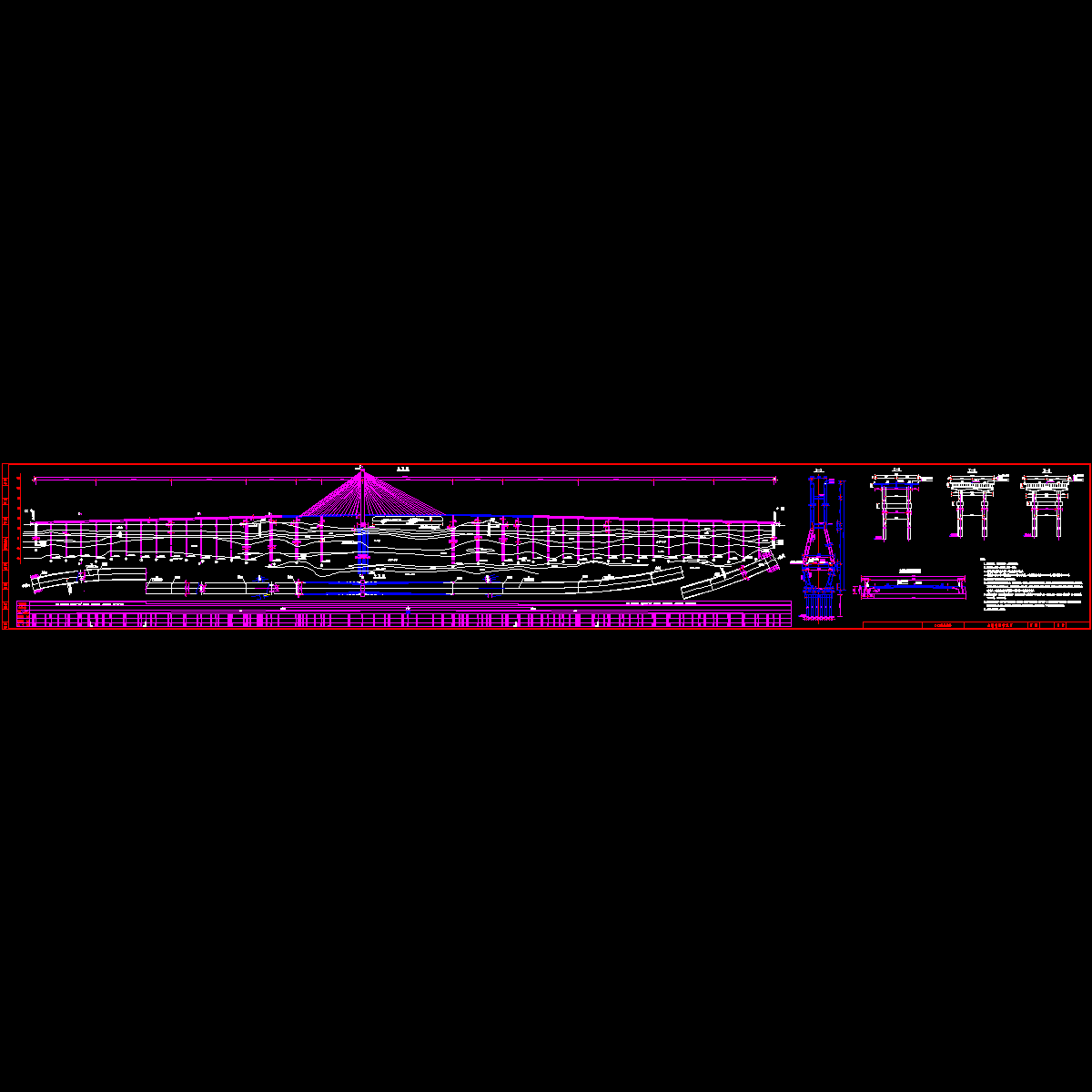

1-04全桥桥型布置图.dwg

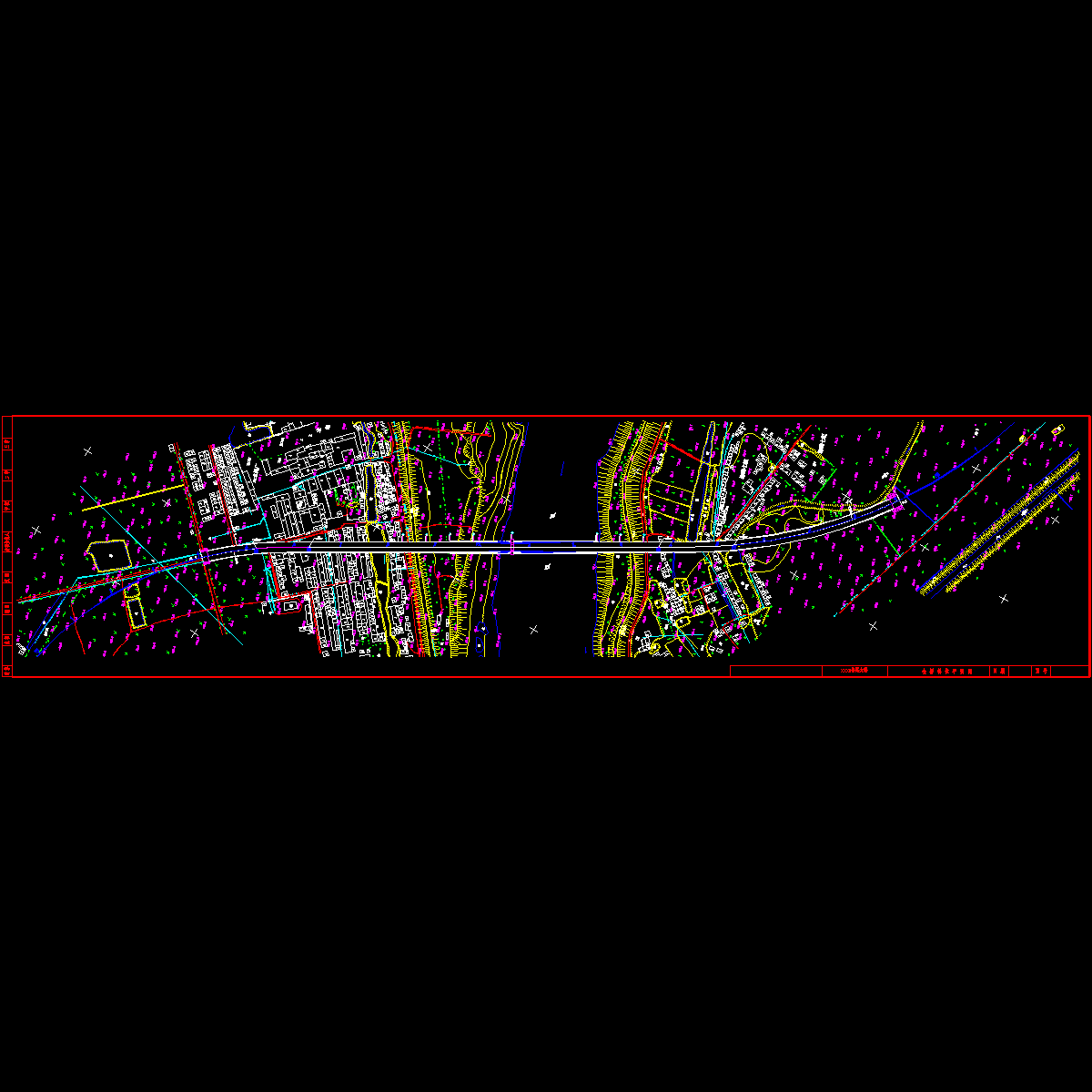

1-05全桥桥位平面图.dwg

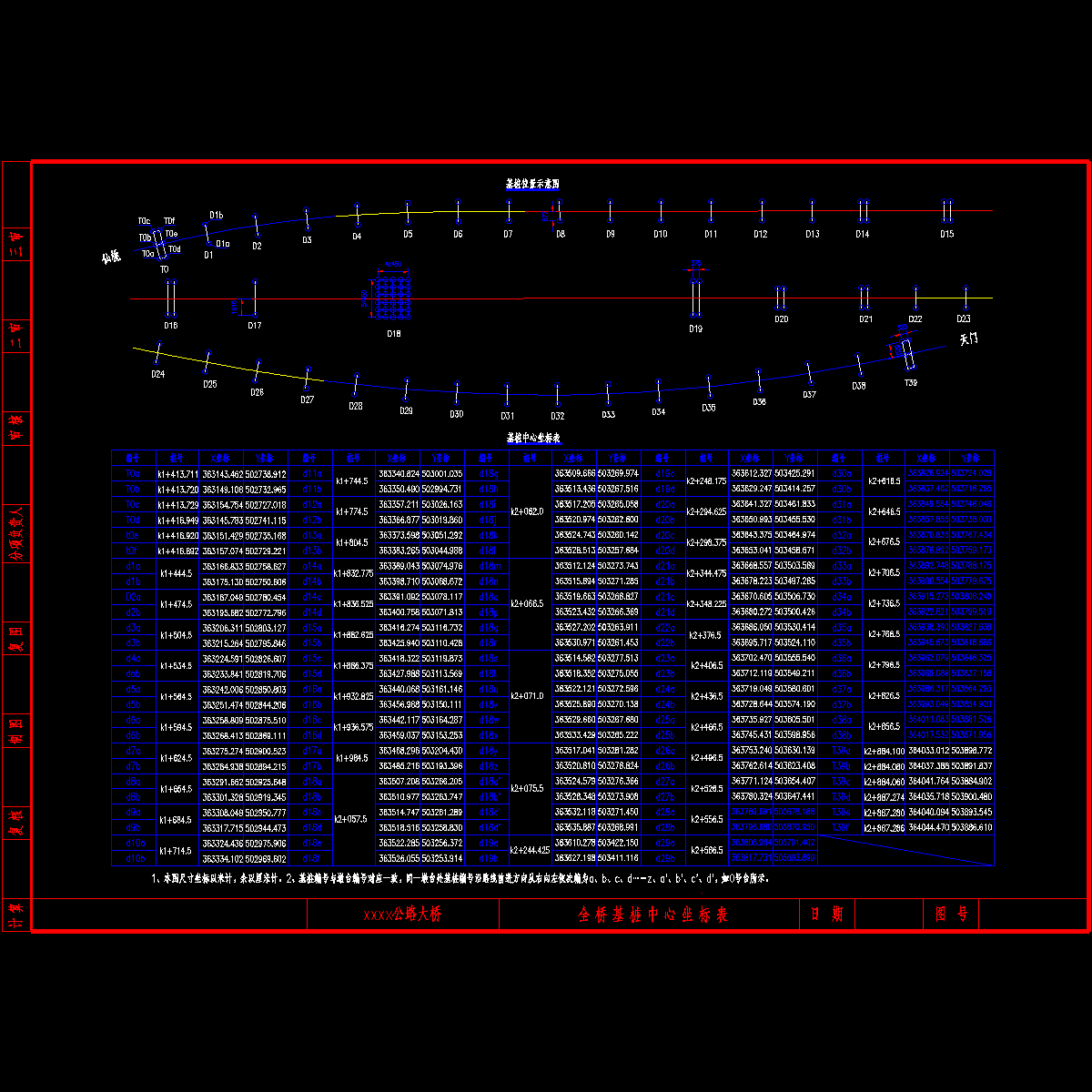

1-07基桩中心坐标表.dwg

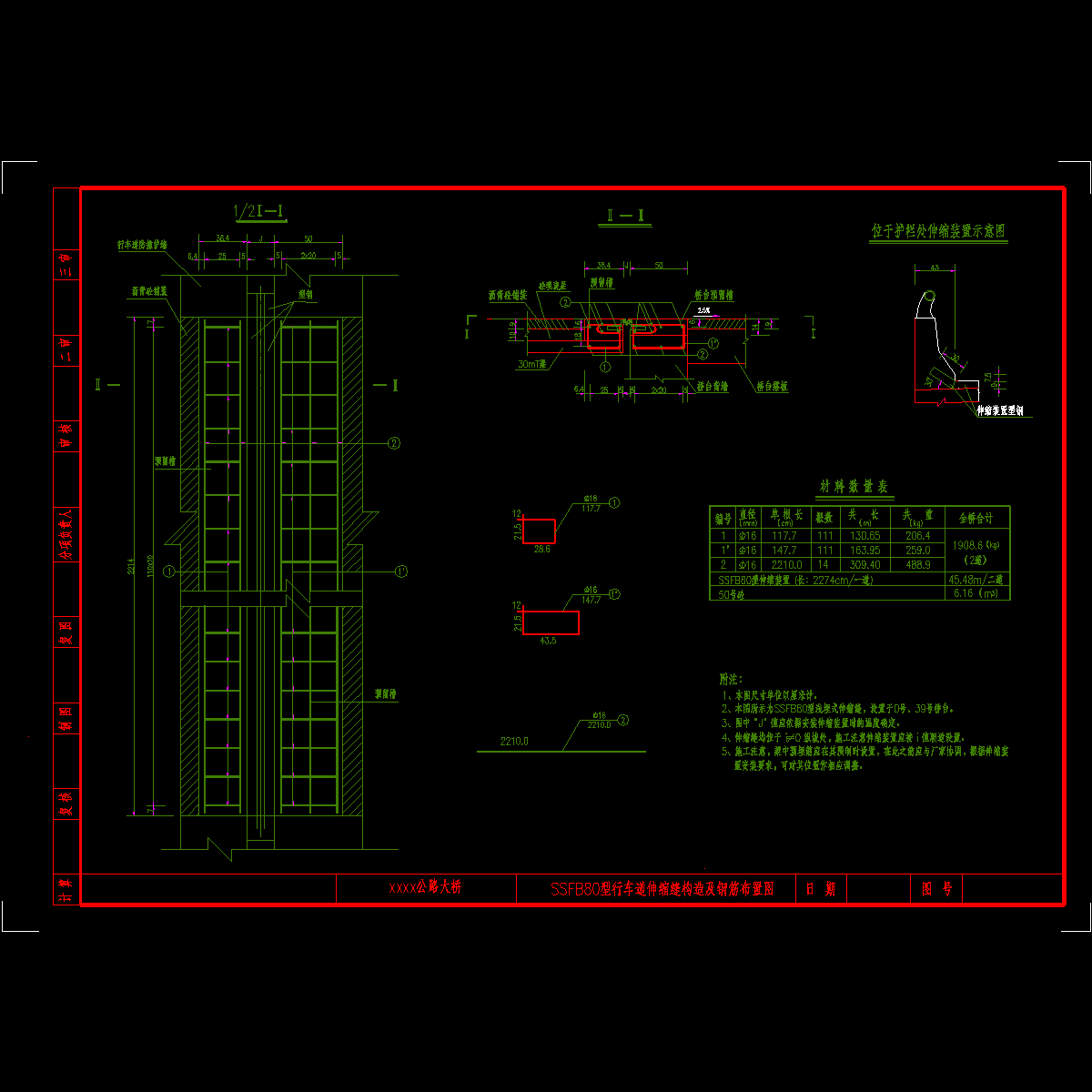

1-08ssfb80伸缩缝.dwg

1-09ssfb160伸缩缝.dwg

1-10ssfb240伸缩缝.dwg

1-11ssfb320伸缩缝.dwg

1-12防撞护栏.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
