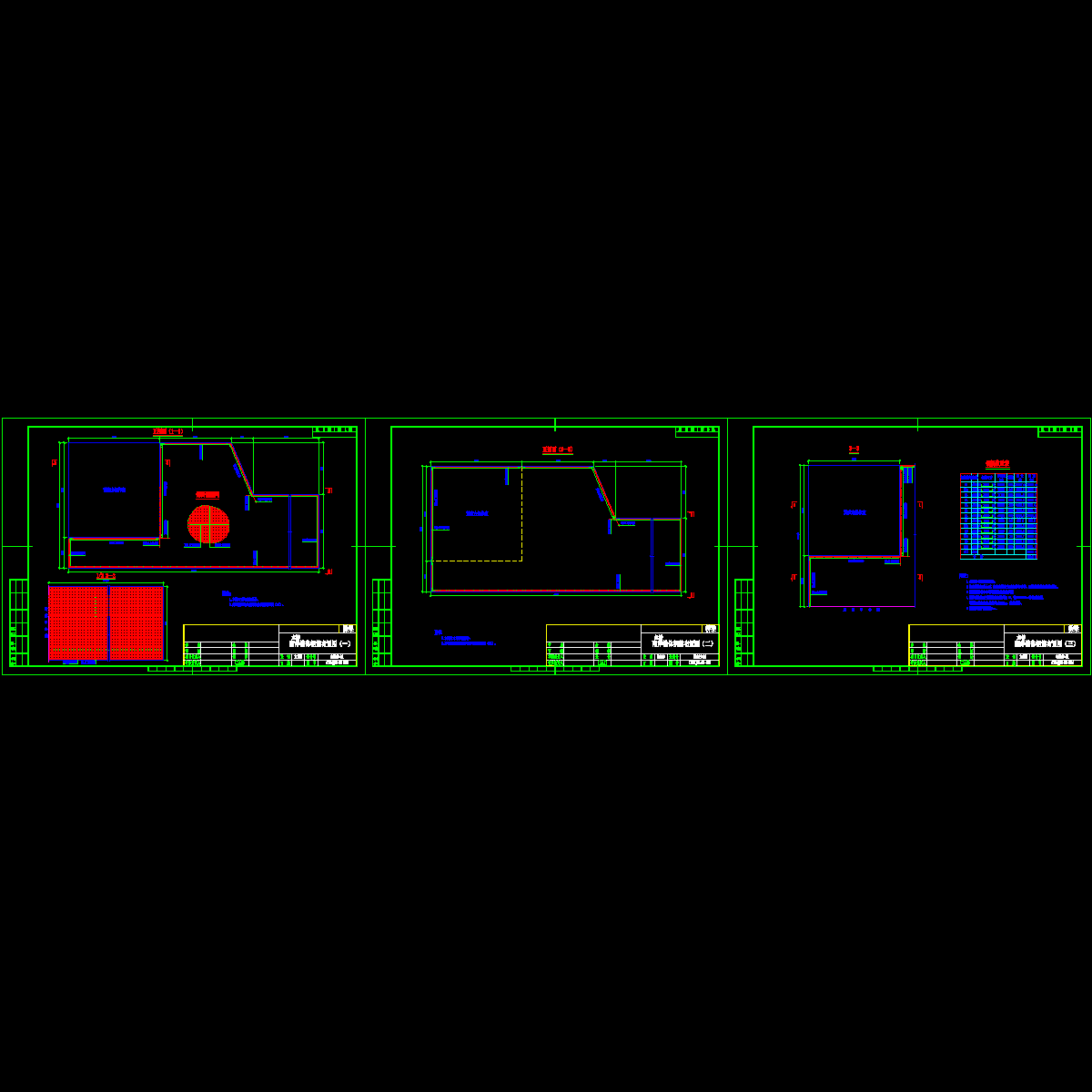

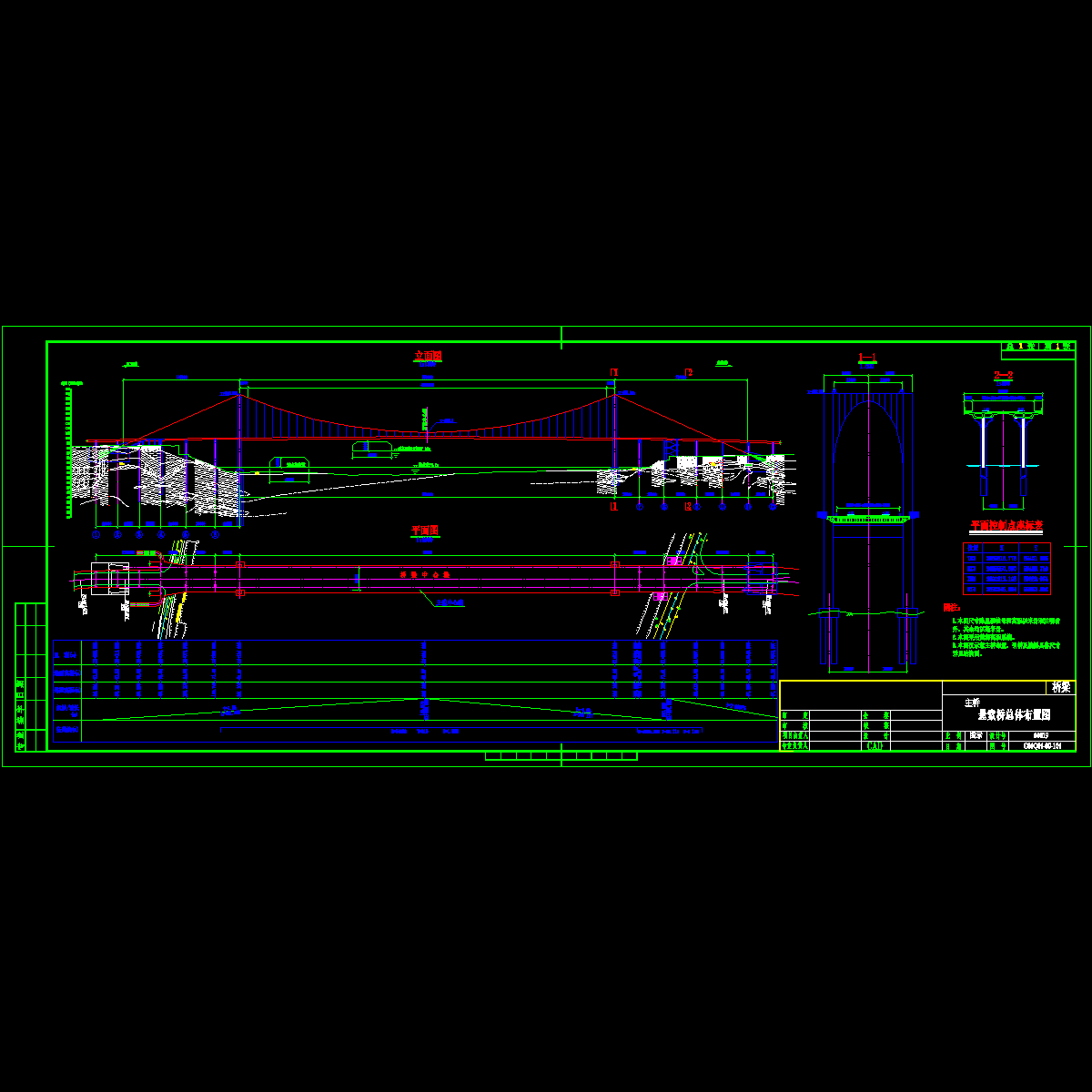

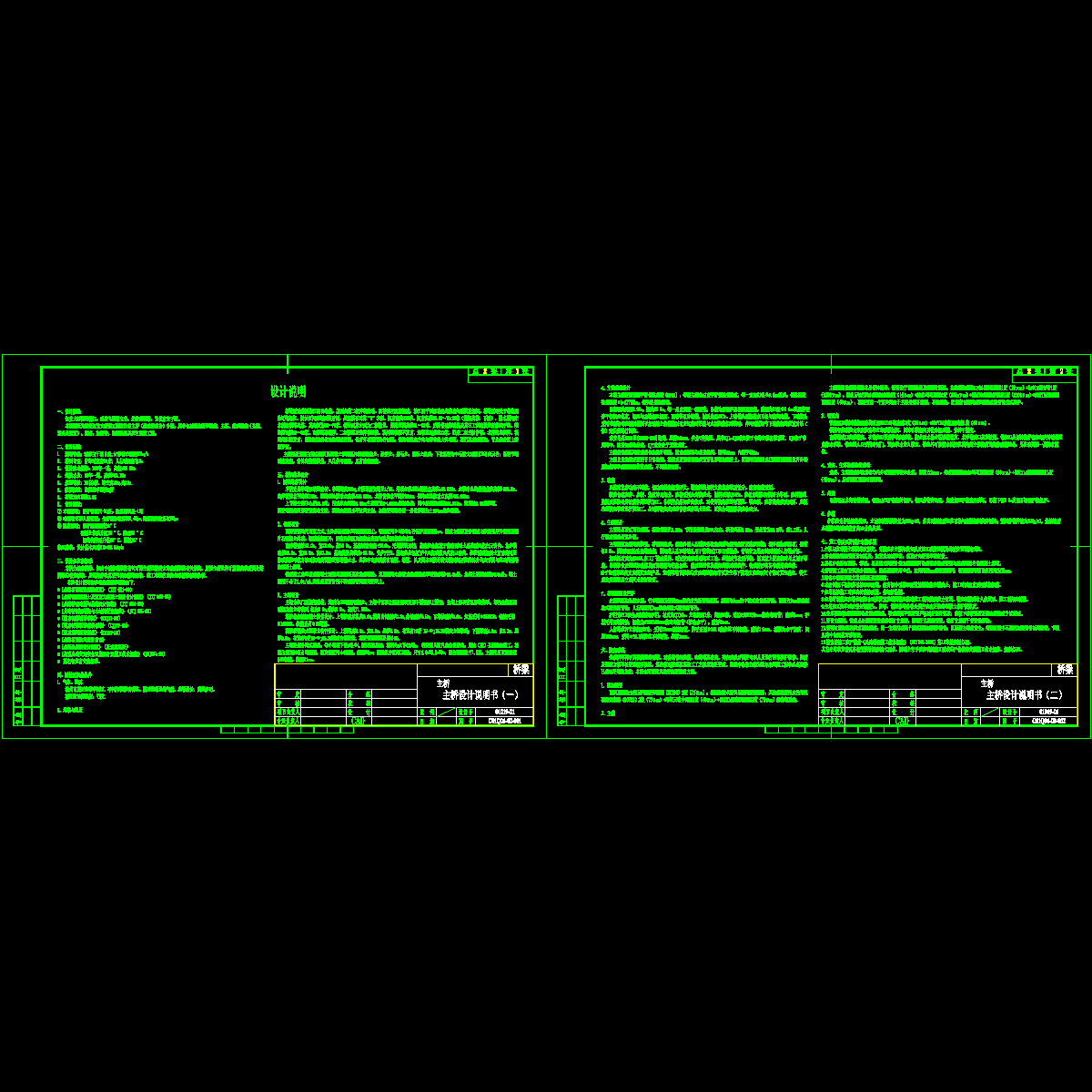

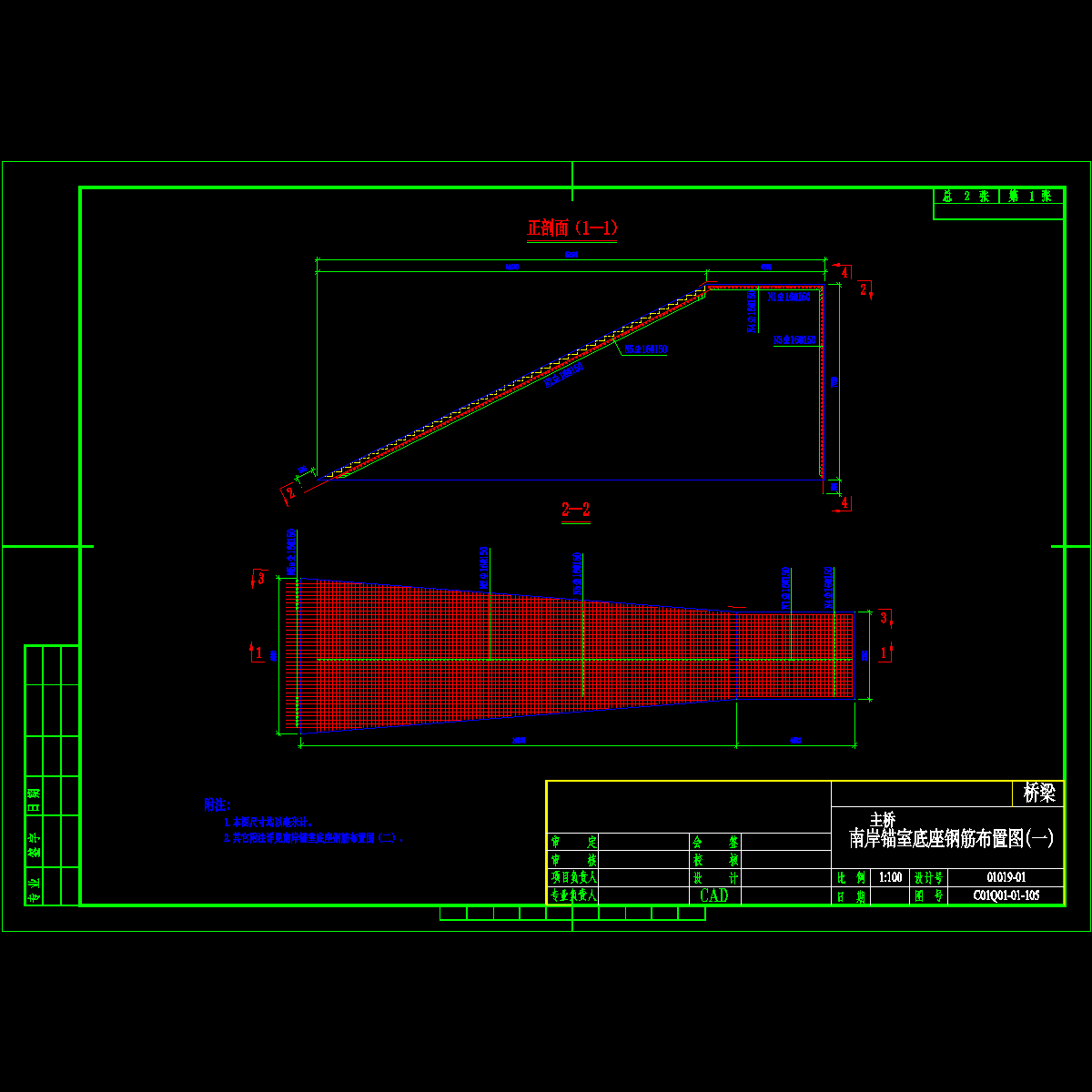

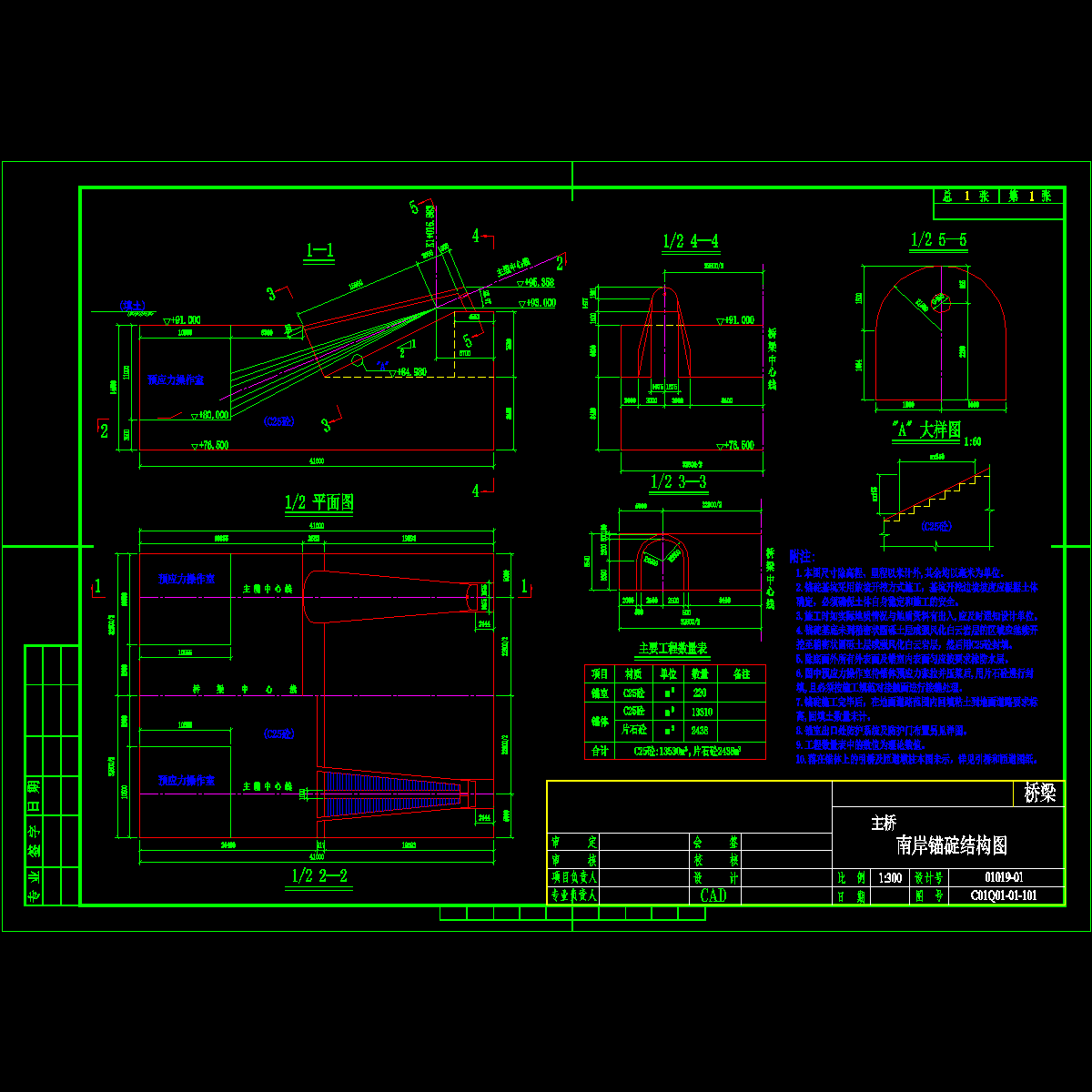

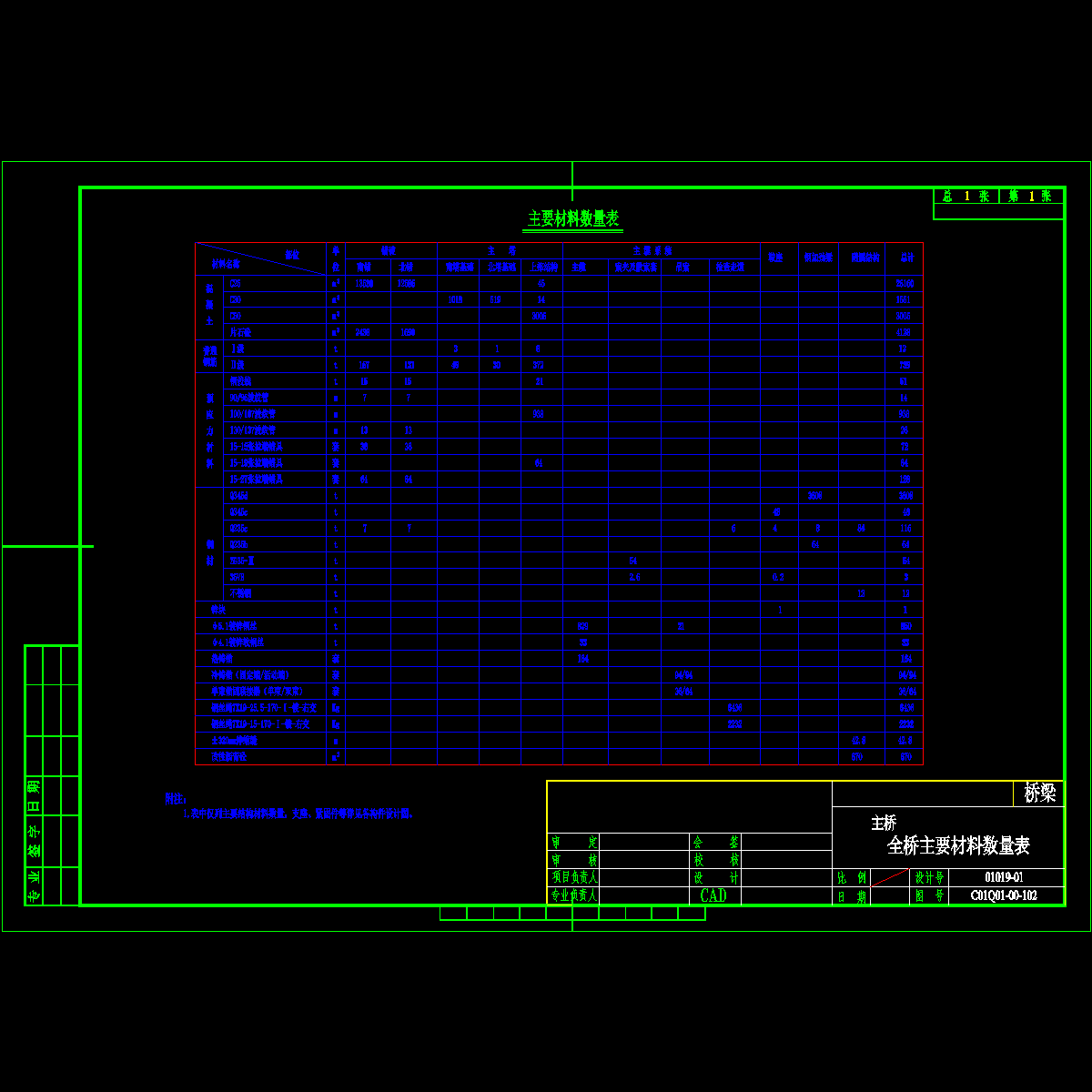

某大桥横跨柳江，南接飞鹅路立交，北接莲塘路，为城市主干道。　　本册图纸为柳州红光大桥施工图设计的主桥（悬索桥部分）分册，其中包括南北两岸锚碇、主塔、缆索系统（主缆、索夹及吊索）、鞍座、加劲梁、防腐涂装及其它附属工程。　　　　二、设计标准　　1．道路等级：城市主干道Ⅰ级，计算行车速度50km/h 　　2．桥面布置：行车道宽度21米，人行道两侧各2m 　　3．设计洪水频率：100年一遇，高程 92.33m 　　4．通航水位：10年一遇，高程 87.18m 　　5．航道等级：Ⅲ(4)级，净空宽40m，高10m 　　6．抗震标准：地震基本烈度6度　　7．桥面双向横坡1.5% 　　8．设计荷载：　　① 车辆荷载：设计荷载汽-20级，检算荷载挂-120 　　② 非机动车和人群荷载：全桥整体计算取2.4Kpa，局部构件检算取5Kpa 　　③ 温度荷载：设计基准温度20°C 　　混凝土体系升温15 °C，降温15 °C 　　钢结构体系升温25°C，降温25°C 　　③风荷载：设计基本风速V10=22.64m/s 　　　　1．桥梁总体设计　　本桥采用单跨双铰悬索桥，桥跨布置为：114 380 134m。中跨跨度380m，主缆计算矢跨比1/10，塔顶主缆理论转折点高程144.375m，主缆中心线最低点处高程 105.5m。南岸背缆水平跨距118m，锚跨理论散索点高程 93.000m。北岸背缆水平跨距134m，锚跨理论散索点高程 85.000m。　　上下游主缆中心距22.8米，吊索纵向间距8.25m;主梁设置R=14000m的竖曲线，跨中处路冠高程102.975m，两端接1.5%的纵坡。　　桥梁顺桥向两岸设置活动支座，横桥向设置水平抗风支座，加劲梁两端各设一条位移量为±320mm的伸缩缝。
