一份主桥上部设计dwg格式CAD图纸(预应力混凝土)

[复制链接]

0

主题

0

帖子

1464

积分

超级版主

Rank: 8Rank: 8

积分
1464
发表于 2020-5-2 09:28:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


1、结构构造    上部结构为三跨预应力混凝土连续梁,其跨径组合为45m 76m 45m,采用单箱单室截面,单箱顶宽11m,底宽6m,两侧悬臂长2.5m,主墩支撑处箱梁中心梁高4.4m,跨中箱梁中心梁高2.0m,梁高以半立方抛物线变化。箱梁顶面设置双向1.5%横坡,顶板厚0.28m,悬臂板端部厚0.18m,根部厚0.6m;腹板厚0.42m~0.62m,底板厚0.25m~0.65m,也以半立方抛物线变化。横隔板分别设在中支点、边支点,厚度分别为1.8m和1.2m,各横隔板均设置了人洞以便施工。    箱梁腹板上设有通风孔,一般设在梁段的中心部位,可根据实际情况作适当调整。    箱梁O号段长8m, 在支架上浇注。两侧各有9个节段,梁段数及梁段长度为5×3.4m和4×4m。1号~9号梁段采用挂篮悬臂浇注施工,悬臂浇注梁段最大控制重量93t,挂篮控制重量40t。主桥共有3个合拢段,即两个边跨合拢段和1个中跨合拢段,合拢段长均为2m,在吊架上浇注。边跨现浇段长5.92m,在支架上浇注。    箱梁为两向预应力结构,分纵向预应力束、桥面板横向预应力束。

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图

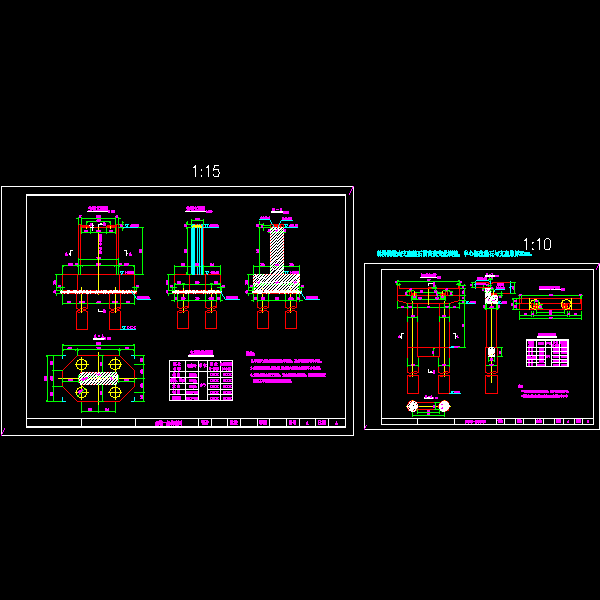

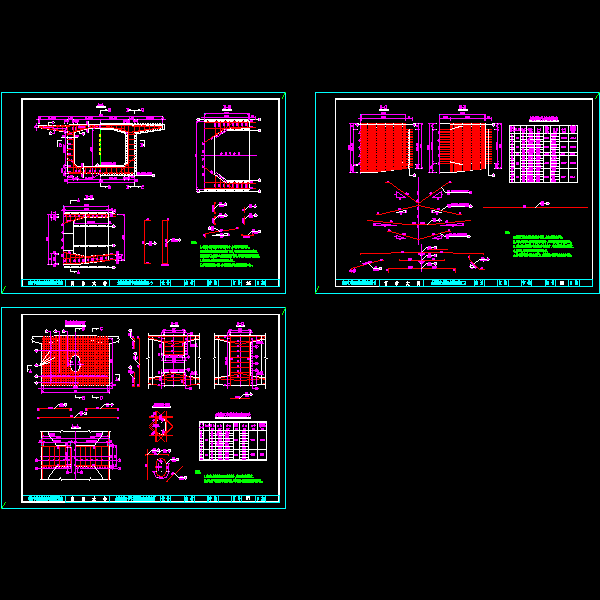

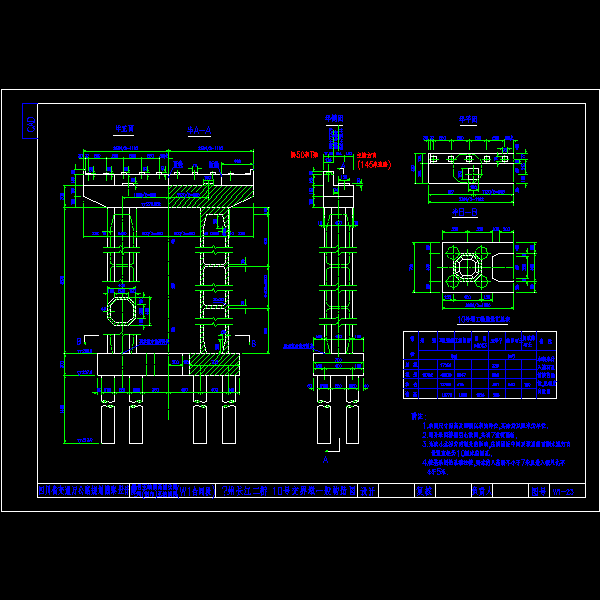

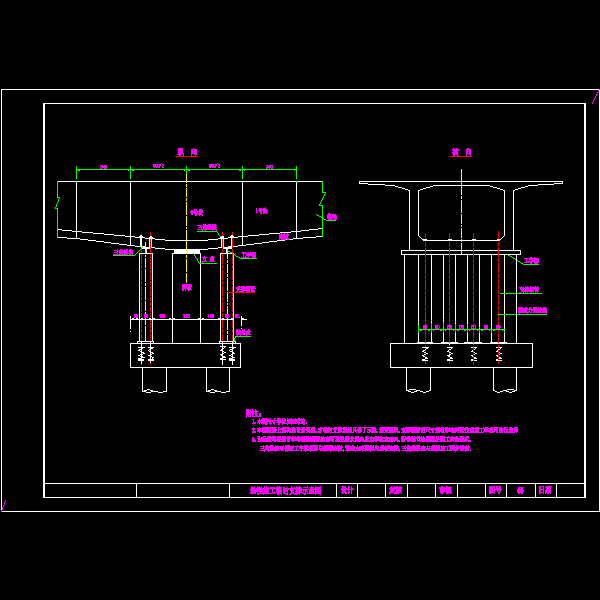

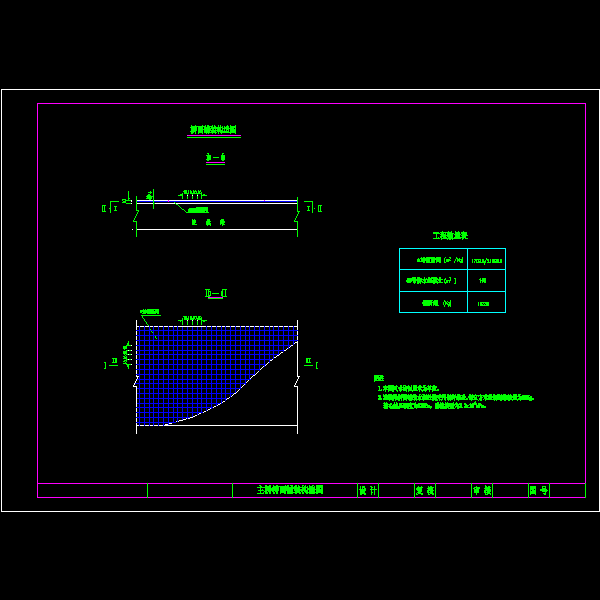

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
