大桥挂篮建筑设计CAD施工图纸(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

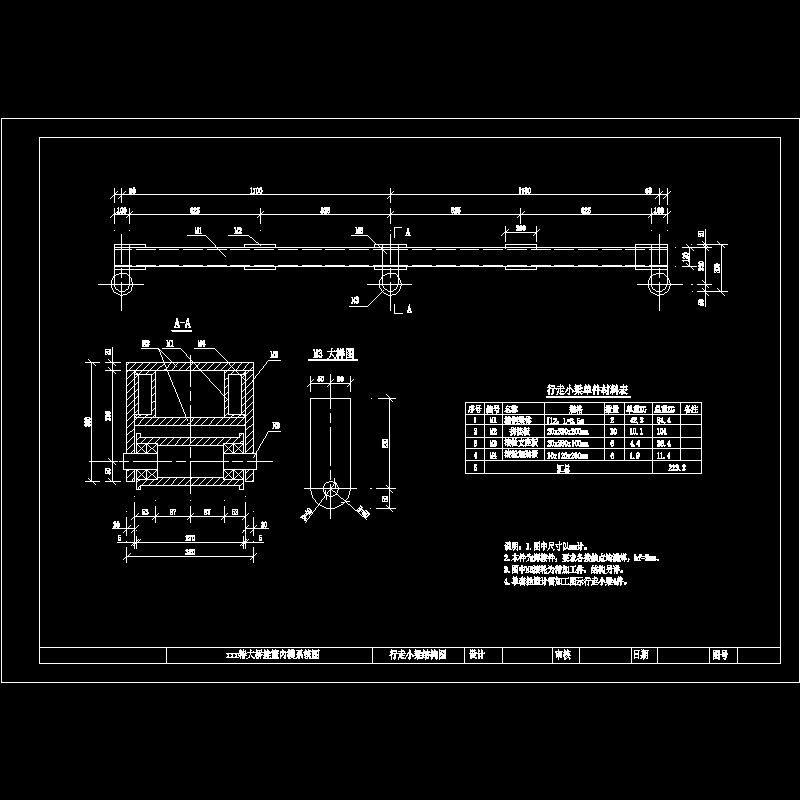

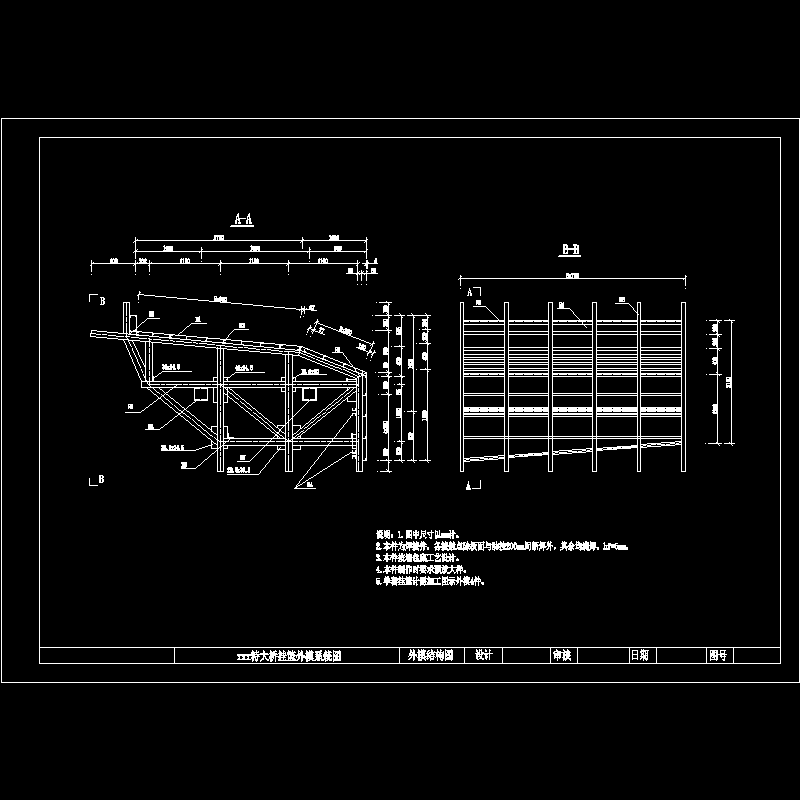

一.设计简介 　　（1）梁体自重：63.1t 　　（2）梁段长度：3.0m 　　（3）梁底：宽度为6.0m，厚度为0.4m，倒角1/2×（0.2×0.2）m 　　（4）腹板：梁高为2.2m，厚度为0.4m 　　（5）梁顶：梁宽为13.5m，翼板悬挑3.75m，顶板厚0.28m，翼板厚≈0.4m，顶板倒角1/2×(0.4×0.5)m，翼板倒角1/2×(1.0×0.4)m 　　二、系统构成： 　　1、主吊架系统： 　　 该系统主要由主吊架、前上横梁、前后吊带、后锚梁、轨道及行走系统等部分组成。 　　2、模板系统： 　　 该系统主要由底篮、外模、内模及封头模板系统构成。

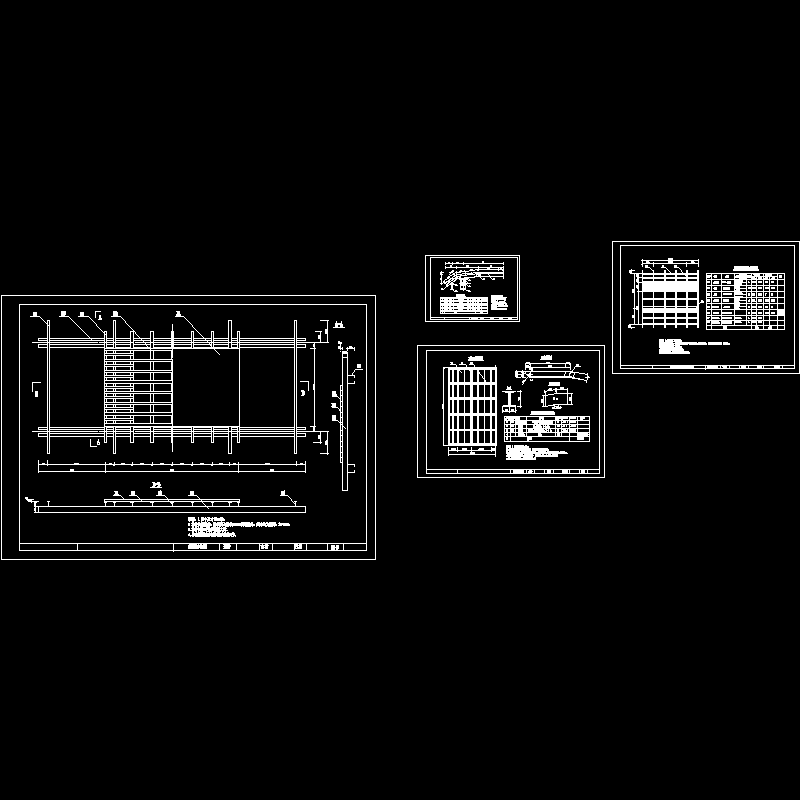

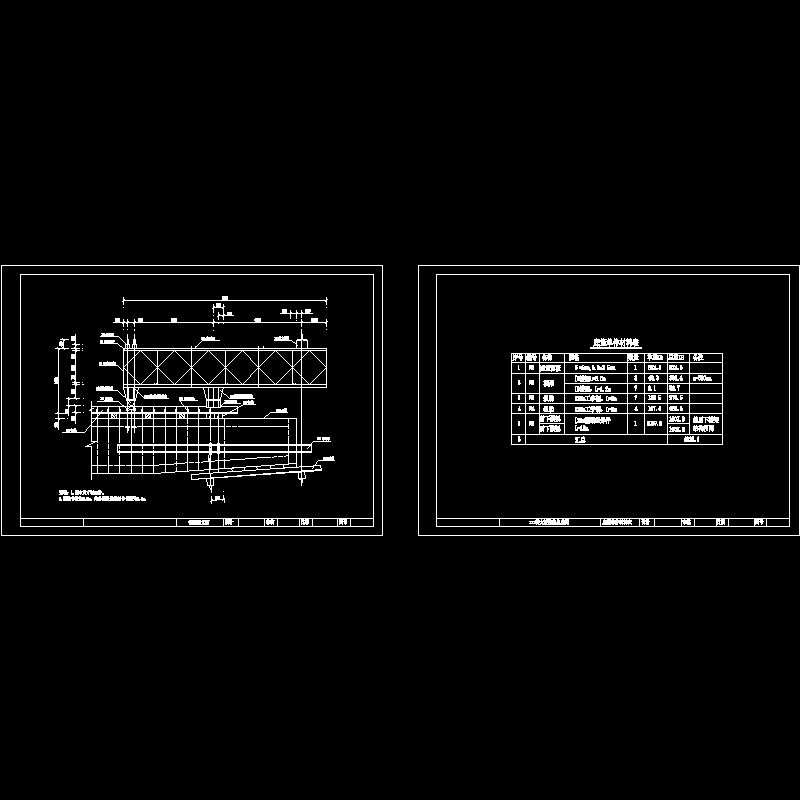

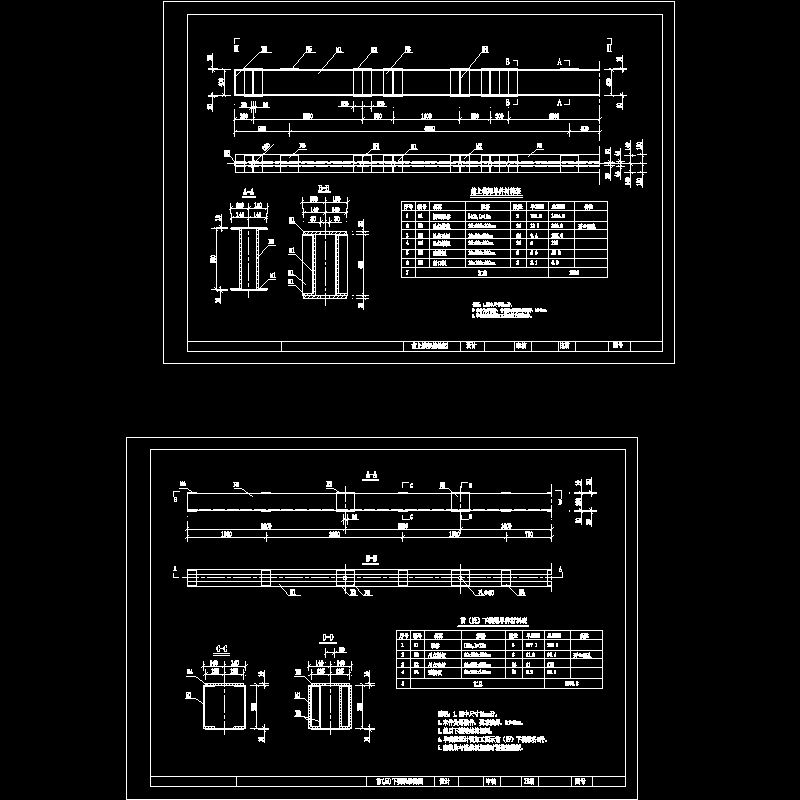

drawing1.dwg

drawing2.dwg

drawing3.dwg

drawing4.dwg

drawing5.dwg

drawing6.dwg

drawing7.dwg

前滑座连接结构图一.dwg

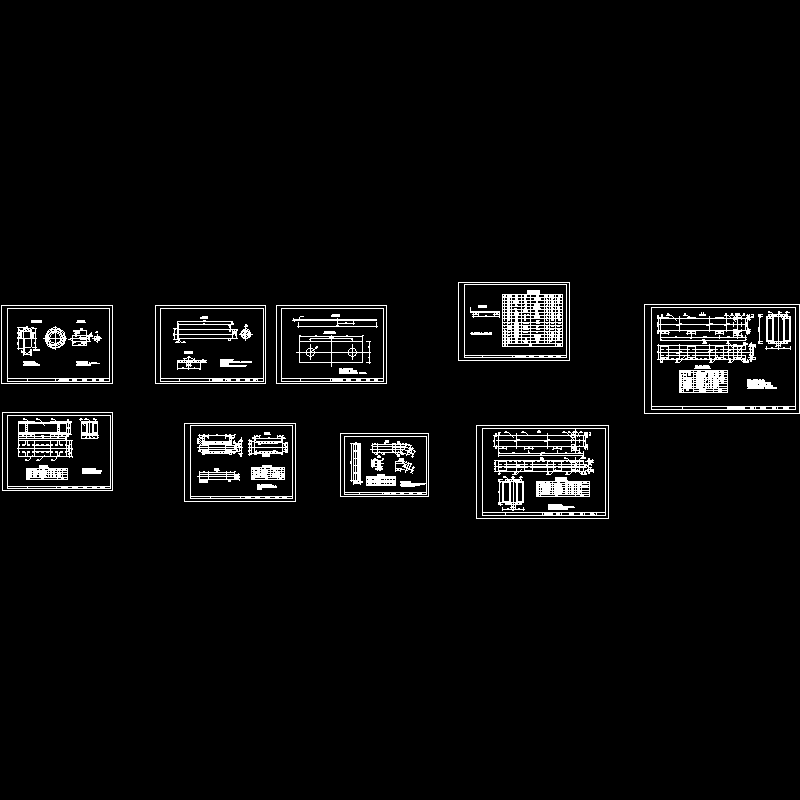

总成.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
