三角斜拉挂篮设计CAD图纸(流程示意图)(dwg)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 装配图…………01
• 内模顶板Ⅰ………………22
• 主梁………………02
• 内模骨架……………23
• 立柱……………03
• 内模顶板中间块……………24
• 立柱横联…………04
• 外滑梁……………………25
• 前后斜拉带………05
• 内滑梁………………26
• 前上横梁…06
• 滑梁吊杆及附件…………………27
• 后横梁…………………………07
• 滑船……………………………………………28
• 底篮装配断面…………………08
• 预留孔位图……………………………………29
• 前托梁…………………………09
• 主梁后锚配件…………………………………30
• 后托梁…………………………10
• 行走小车………………………………………31
• 底篮模板………………………11
• 行走小车锚梁、吊杆…………………………32
• 纵梁Ⅰ…………………………12
• 4m段滑轨………………………………………33
• 纵梁与托梁固结图……………13
• 3m段滑轨………………………………………34
• 纵梁Ⅱ…………………………14
• 行走小车零件图………………………………35
• 工作梁…………………………15
• 行走滚轮………………………………………36
• 底篮后锚………………………16
• 后上横梁斜拉杆………………………………37
• 前吊带…………………………17
• 后上横梁………………………………………38
• 托梁悬吊、悬臂平台…………18
• 主梁后锚梁……………………………………39
• 连接器、扁担梁………………19
• 内模滚轮………………………………………40
• 侧模板…………………………20
• 外滑梁后锚梁…………………………………41
• 侧模可调板、牛腿……………21
• 移篮流程示意图………………………………42

附件详情

本图纸为180吨三角挂蓝设计图，可以减少设计人员的工作量，尤其是对施工单位而言，可以减少重复劳动；对于块段重量的增减，可以在经过简单验算后，直接修改图纸。而且工作量很小。

2

3

4

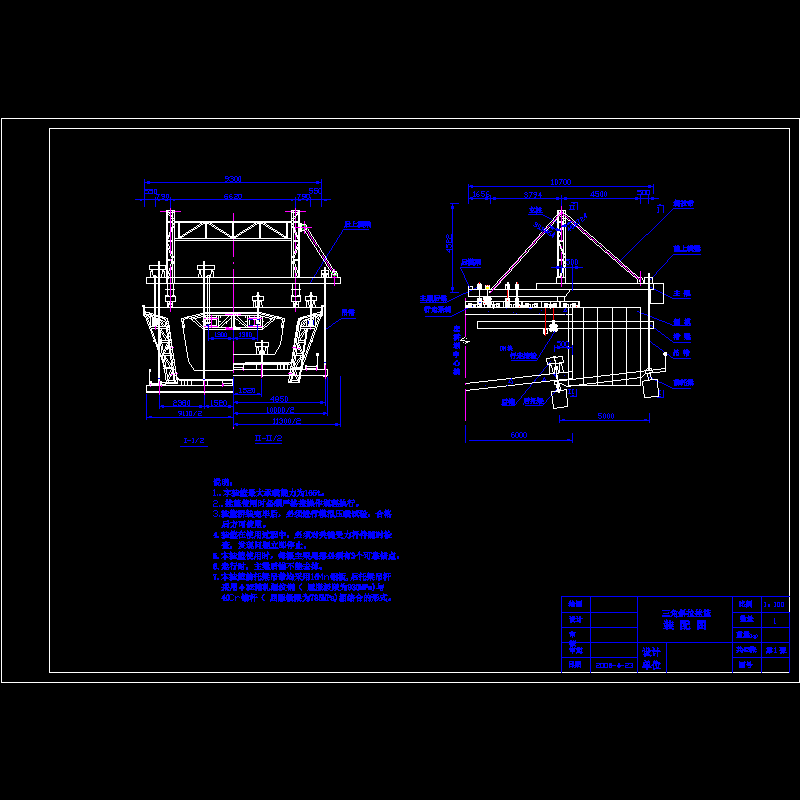

01总装图.dwg

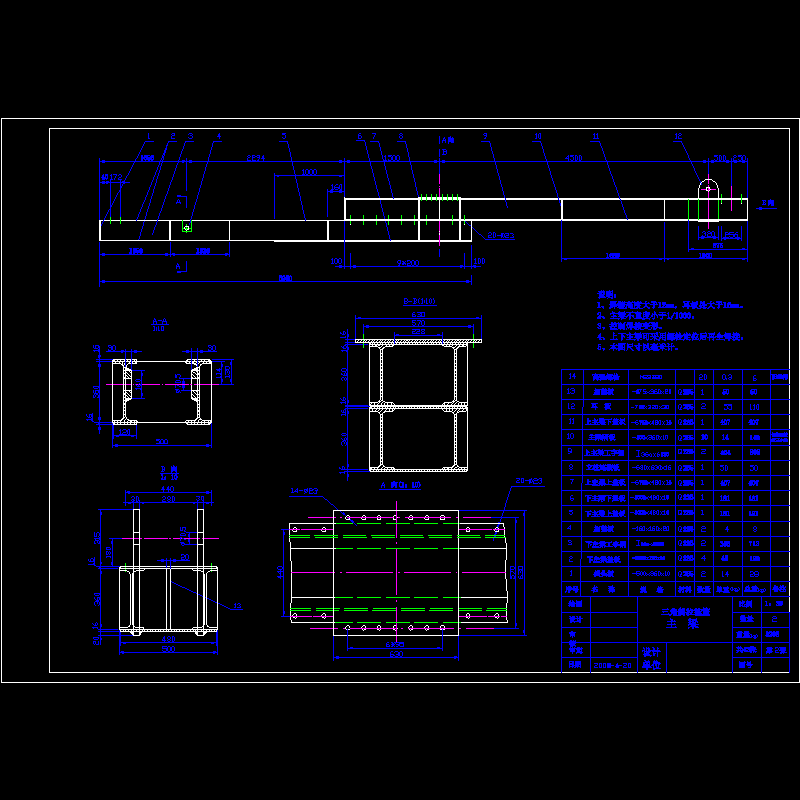

02主梁.dwg

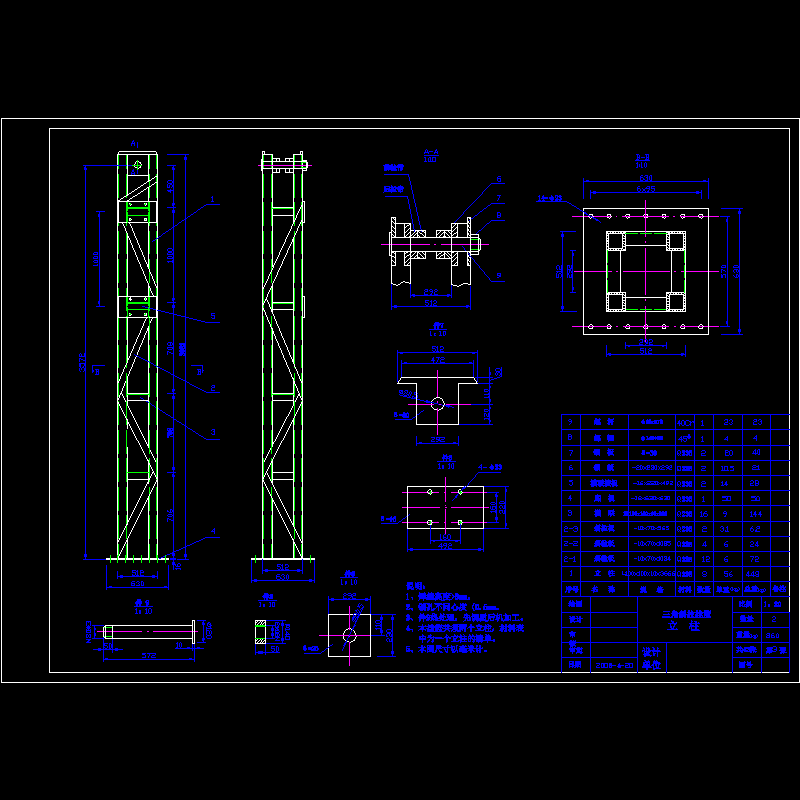

03立柱.dwg

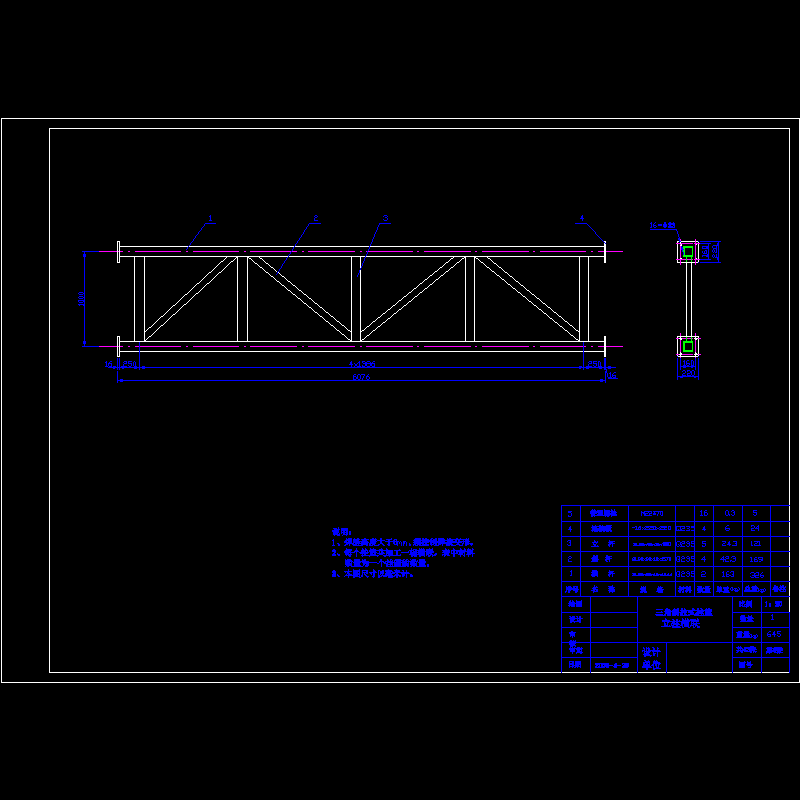

04横联.dwg

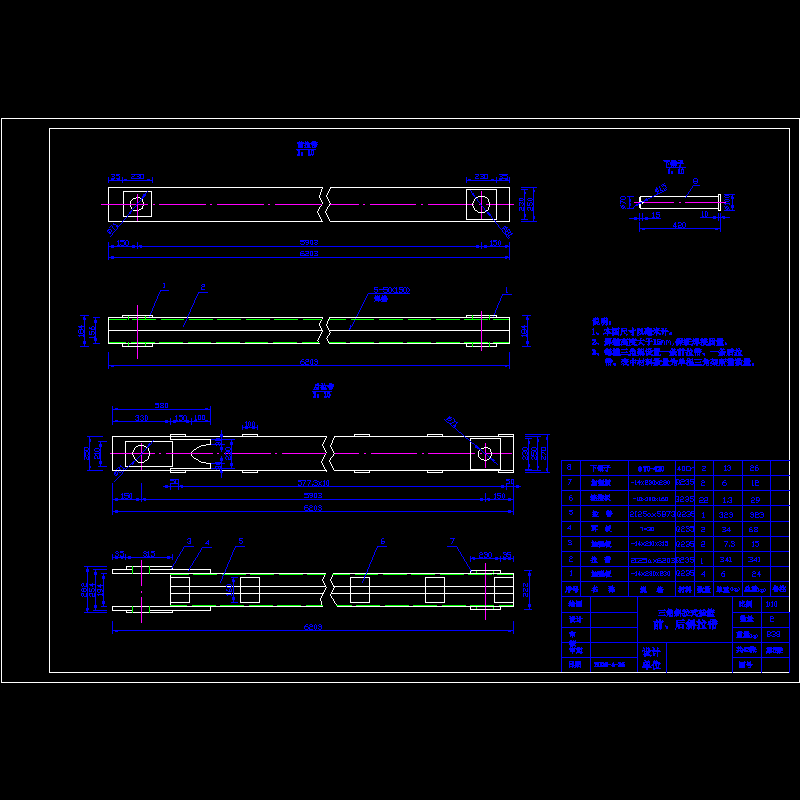

05斜拉带.dwg

06前上横梁.dwg

07中后横梁.dwg

08底篮装配图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
