挂篮施工方案图纸设计全套25张dwg格式CAD(不锈钢)

tiantianuu · 发表于 2020-6-22 22:09:22

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

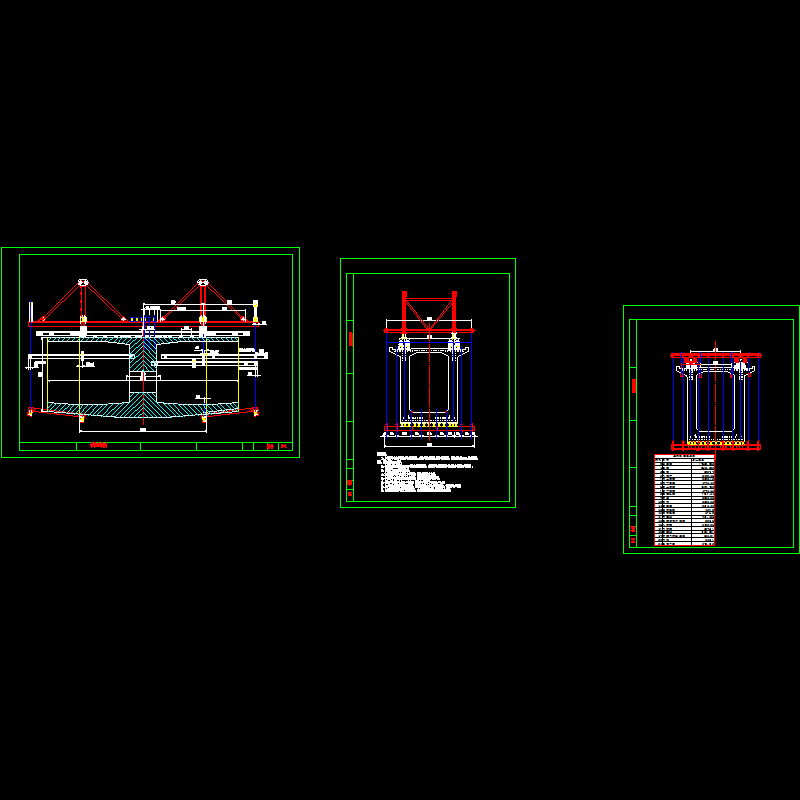

组装图3
挂篮主梁
主梁前斜拉杆连接板

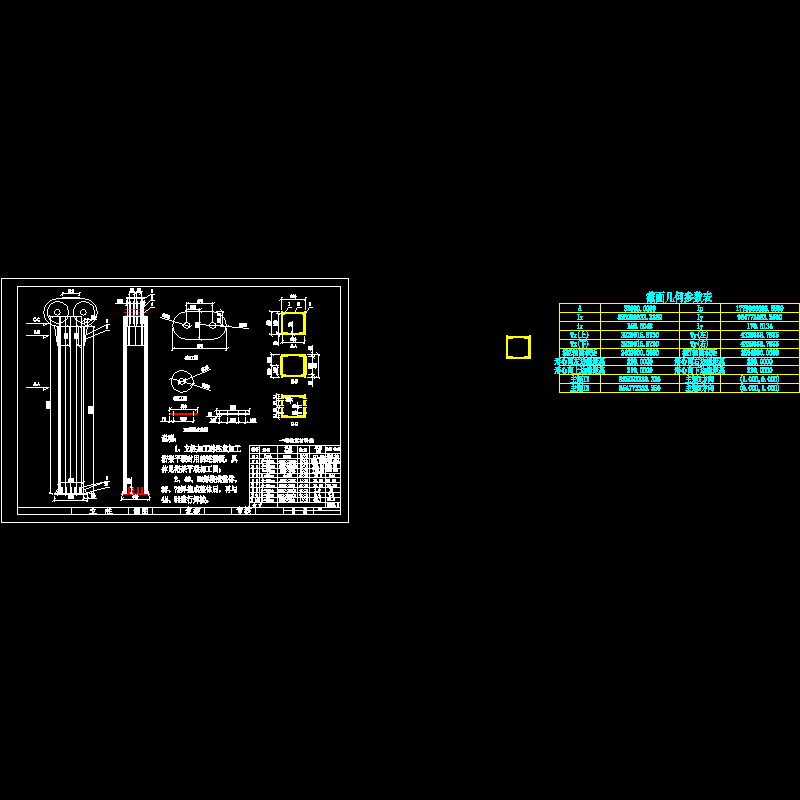

立柱
斜拉杆
前上横梁
前下横梁
后上横梁
后下横梁
底模纵梁（挂篮腹板底模纵梁、挂篮底板底模纵梁）
挂篮主梁滑道
滑道钢枕
精扎螺纹钢吊杆连接座
油顶垫块
油顶垫板
前支腿
挂篮主梁后锚固扁担梁
外滑梁
内滑梁
挂篮主梁后走轮
挂篮滑梁吊轮组装图
挂篮销轴
挂篮立柱平联

附件详情

总体说明：
本套图中长度单位除另有说明以外，其它均以毫米计,除另有说明外，焊缝高度为10mm。除另有说明外，焊条采用E5XX型号。全套挂蓝总重约为98.24t（未含内模板重量，内模板可自行采用木模或组合钢模加工制作）。吊杆皆为32mm精轧螺纹钢。本套图中在型钢内外加加劲板时，请按实际放样尺寸下料。孔加工进度为 0.1mm，-0.0mm；销轴加工精度为 0.0mm，-0.1mm。加工前应对图纸进行仔细核对。由于腹板进行了两次宽度的变化，内模滑梁的位置也要做相应的调整。单端挂篮所需四级钢连接座12个，总重量2343.12kg。

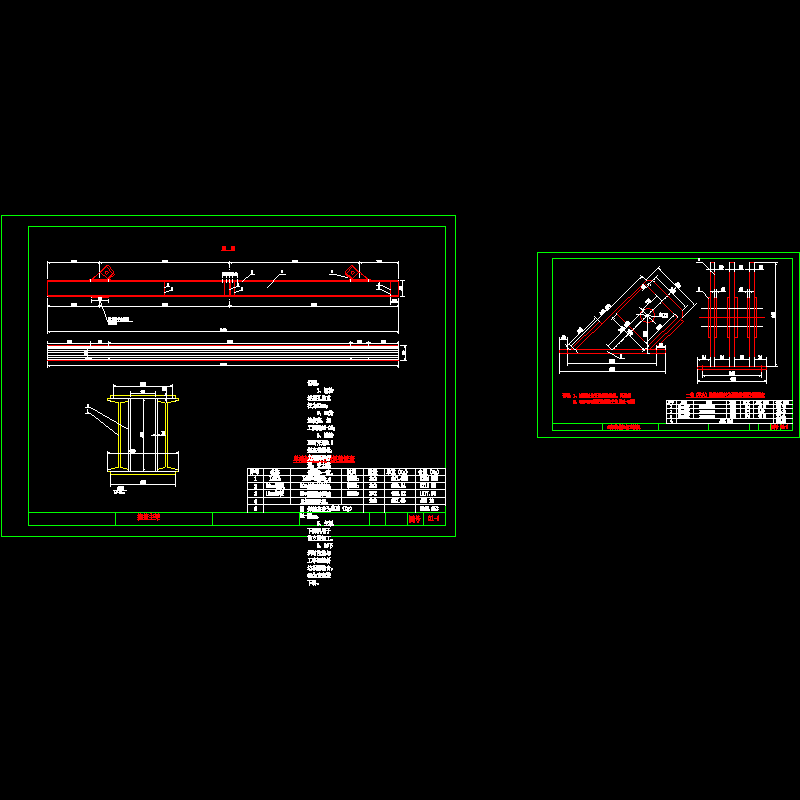

单端挂篮主梁材料：I450b、20mm钢板、12mm钢板，合重8648.652KG。

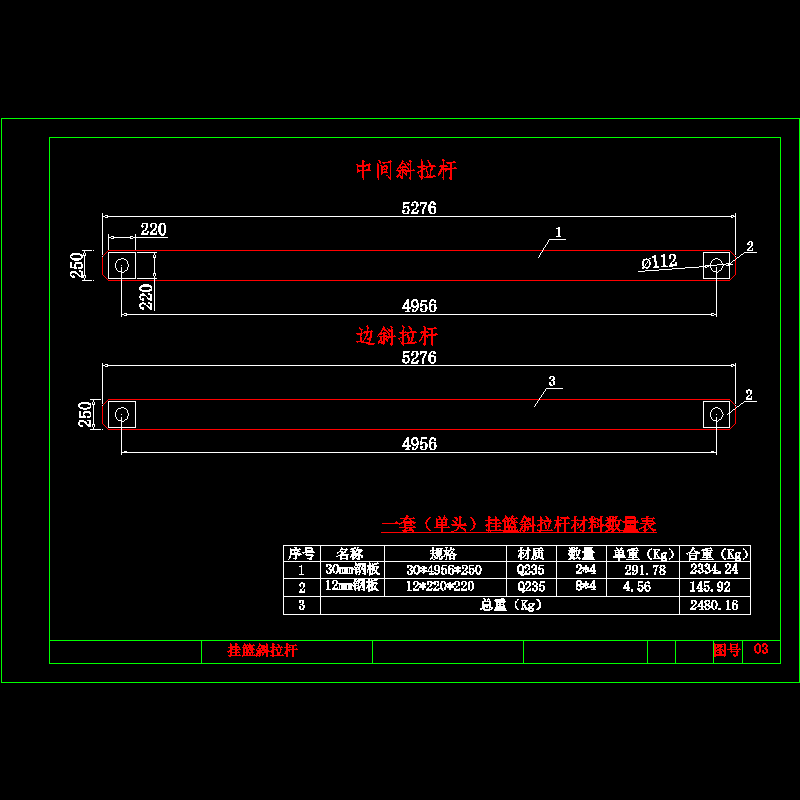

挂篮斜拉杆材料：30mm钢板（数量2×4）、12mm钢板（数量8×4），合重2480.16KG。

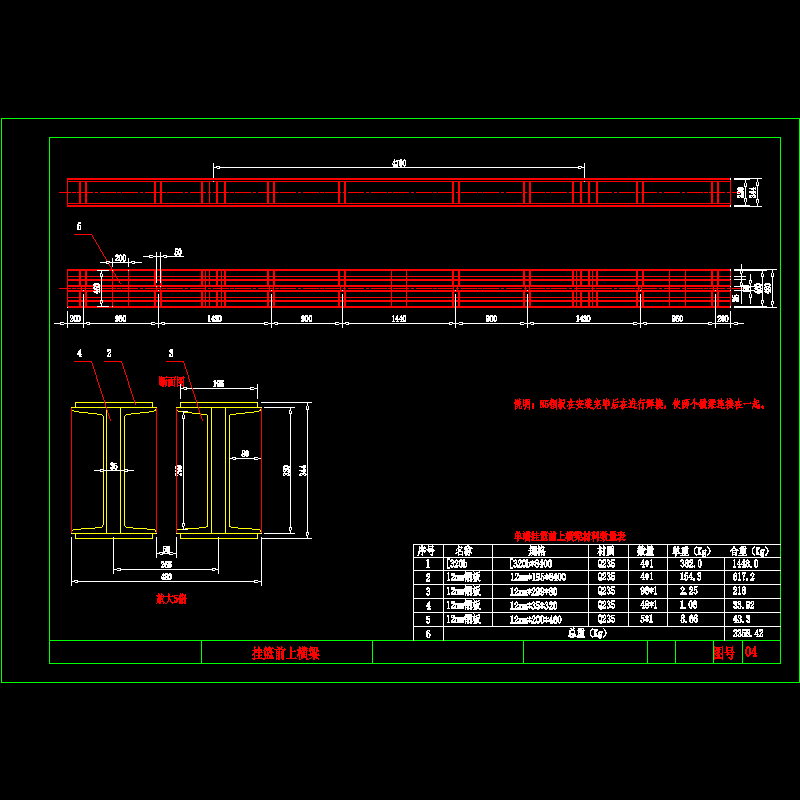

挂篮前上横梁材料：I320b、12mm钢板，合重2358.42KG。
挂篮前下横梁材料：I360b、12mm钢板、20mm钢板，合重1793.13KG。
挂篮后上横梁材料：I360b、12mm钢板、20mm钢板，合重1309.988KG。
挂篮后下横梁材料：I360b、12mm钢板、20mm钢板，合重1793.13KG。
挂篮底模纵梁材料：I36b、[32b、12mm钢板、20mm钢板，腹底模合重4196.04KG，底板底模3651.27KG。
挂篮主梁滑道材料：I32b、12mm钢板，材质Q235，重2882.36KG。
滑道钢枕材料：工180、10mm钢板，合重：2380.32KG。
油顶垫块：工180、10mm钢板，合重157.8KG。
油顶垫板钢板厚度不小于20mm，每块重量为6.28Kj，单端挂篮用60块，合计376.8KG。
前支腿材料：I45b、3mm不锈钢板、12mm钢板、16mm钢板，合重937.426KG。
挂篮主梁后锚固扁担梁材料：I36b、12mm钢板，计805.8KG。
外滑梁、内滑梁材料：槽钢、上下补强板、外加筋板、内加筋板，计3192.56KG、3292.4KG。
挂篮主梁后走轮合重741.542KG。挂篮滑梁吊轮一般一个单头挂篮用吊轮8个,内外滑梁各用4个。
挂篮立柱平联材料：I180、20mm钢板，总重595.042KG。
……共计25张CAD，设计于2010年
