一． 技术特点与性能 1． 本挂兰以贝雷梁为主体结构，配以新制杆件组拼而成，具体结构轻，拼装简单方便以适用性广等优点。 2． 一个挂兰的技术指标： a. 设计载重：160吨； b. 设计浇注长度：4m c. 挂兰自重约57吨（含压重9t,内外侧模10t） d. 挂兰走行及悬臂灌筑抗倾覆稳定系数：k=1.5 3.内模采用木模，现场自行考予。 4.侧模采用钢模。 5.为了控制挂兰的重量，主桁架和外导梁与底模平台，外侧模板分两次走行到位。 该资料包含： 总图 底模后吊点 底模平台 底模前吊点 横联 后锚梁 后锚系统 前上横梁 外导梁 预留孔及预埋件图 主桁

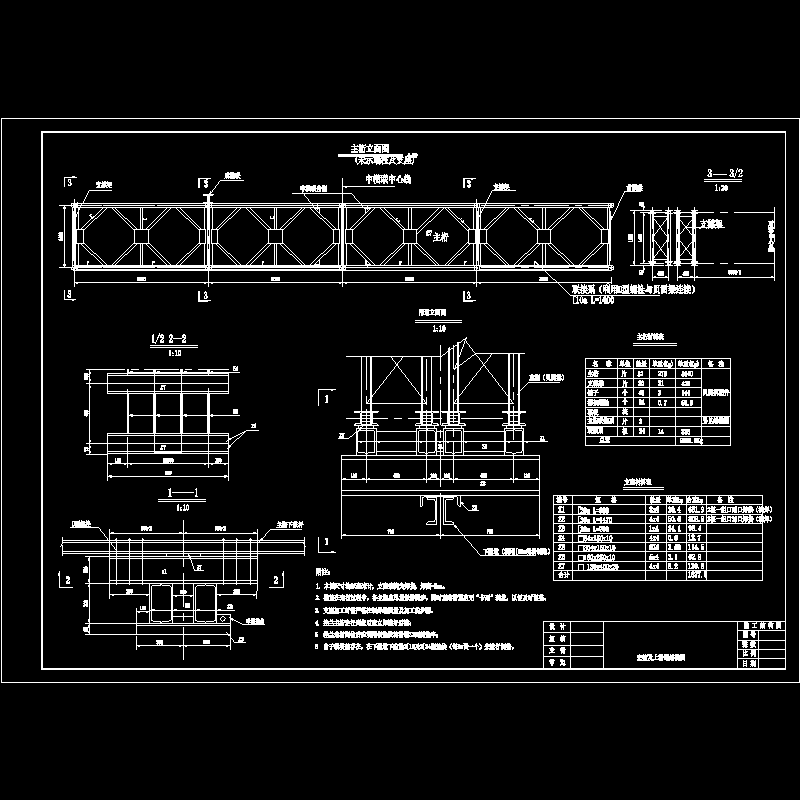

主桁.dwg

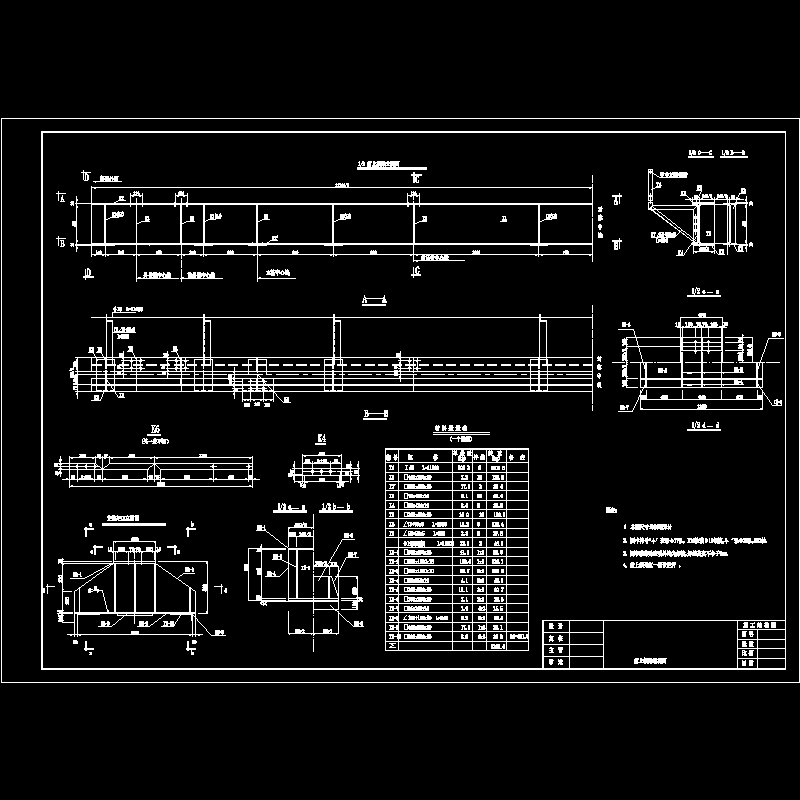

前上横梁.dwg

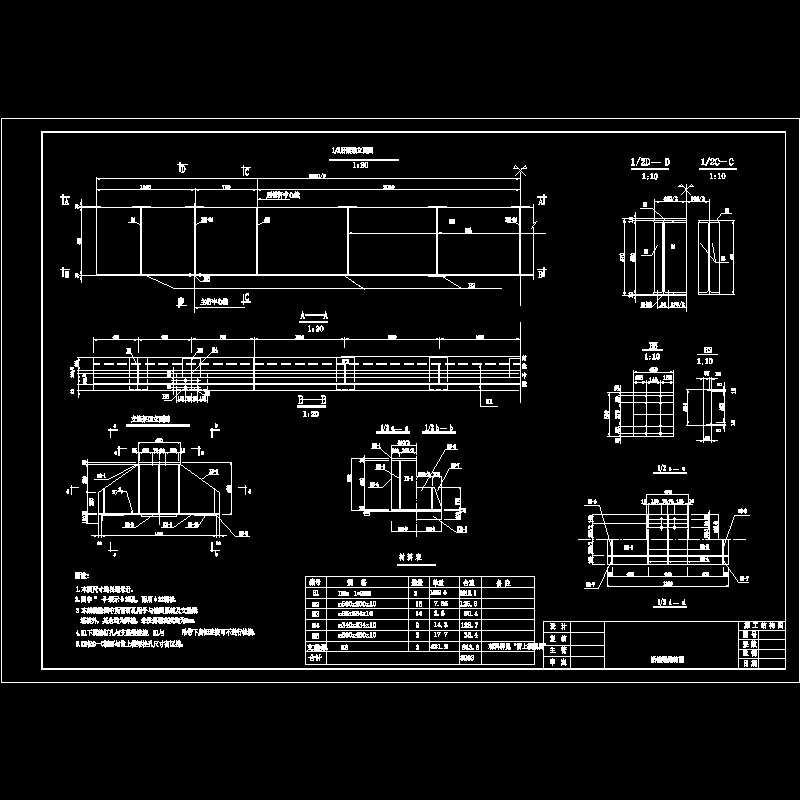

后锚梁.dwg
后锚系统.dwg

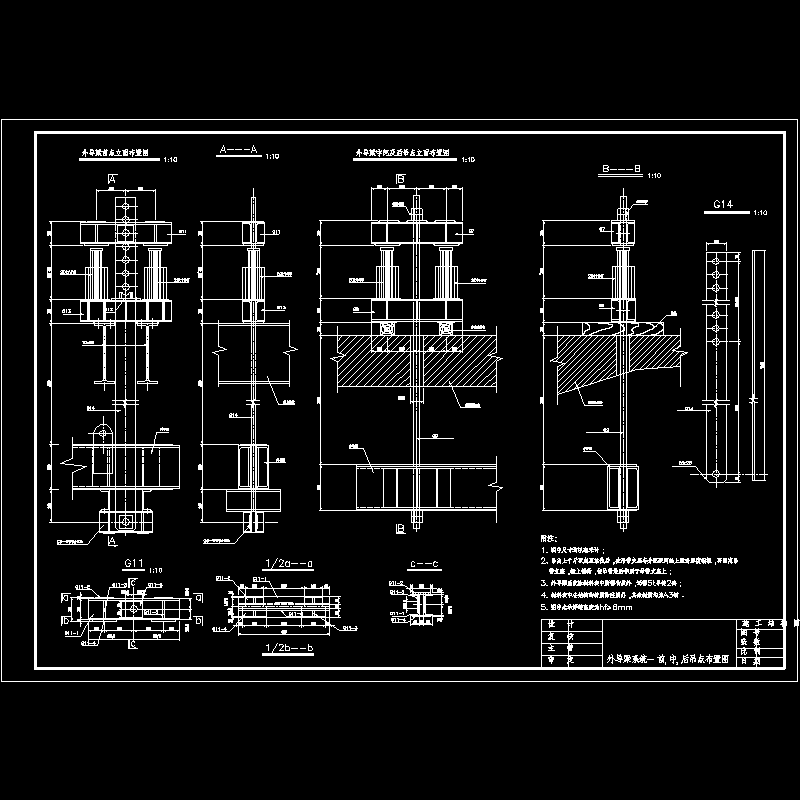

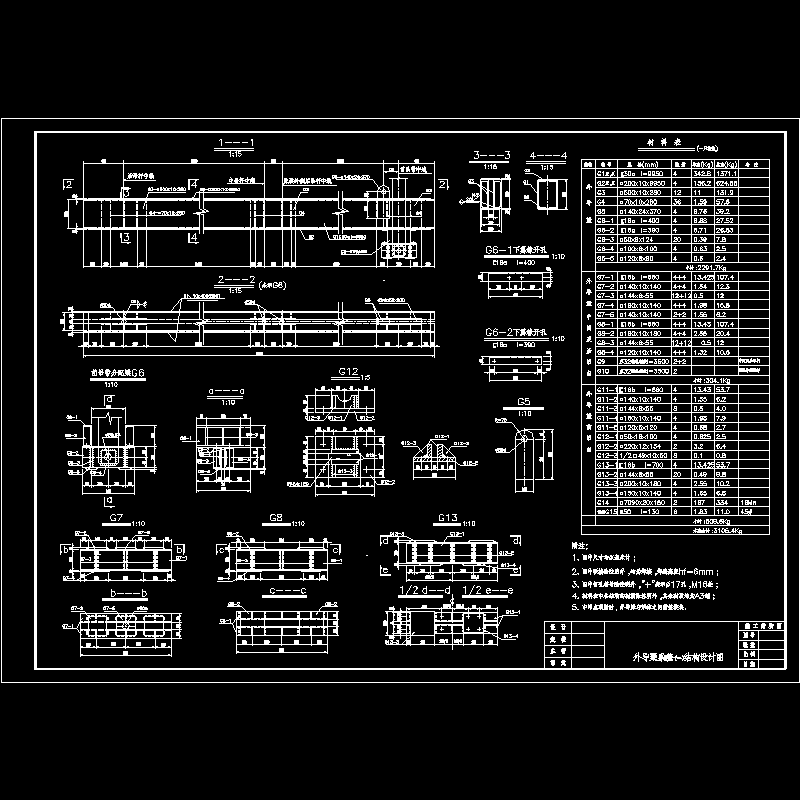

外导梁1.dwg
外导梁2.dwg
底模前吊点.dwg
底模后吊点.dwg
底模平台1.dwg
底模平台2.dwg
总图.dwg
横联1.dwg
横联2.dwg

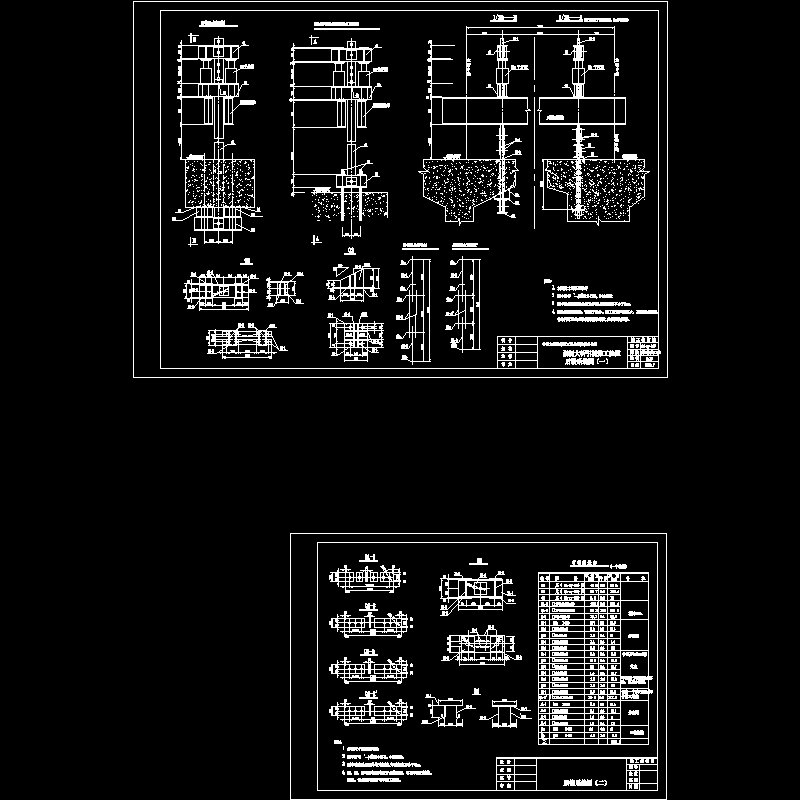

预留孔及预埋件图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
