示范性学校贝雷钢便桥施工大样图cad平面布置图及构造图

[复制链接]

0

主题

0

帖子

1972

积分

超级版主

Rank: 8Rank: 8

积分
1972
发表于 2021-10-26 20:48:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该附件为:示范性学校贝雷桁架钢便桥施工图2019 14P,格式为CAD PDF版本。
一、简介:
该项目位于贵州,钢便桥上跨平桥河、其桥跨布置为3 18 3 24 3 15 3m(1#墩及2#墩顶处上弦杆销钉松开以形成简支),全长69m、桥面宽6m(1m人行道 4m车行道 1m人行道)。贝雷便桥上部结构横向为三排一组单层加强型贝雷桁架、共计4组,组内贝雷桁架间距为0.45m、组与组间距为0.45m。车行桥面系采用定型桥面板,桥面系分配横梁为I20a,间距为75cm;下部结构桥墩采用φ630×10mm钢管桩,为加强基础的整体稳定性,每排钢管桩间均采用[20号槽钢连接成整体。便桥两侧设置挡土墙接顺两侧路基,挡墙高度根据现场实际情况确定、确保挡墙基础稳定、接顺便道为原则。
技术标准:
1、设计荷载:设计车辆荷载为80T(纵向轴距1.95m 4.5m 1.3m、轴重100kN 100kN 300kN 300kN、横向轮距1.8m),按一个车辆荷载控制验算、故同时只能有一个辆车在便桥范围内运行;2、设计行车速度:10km/h;3、设计使用年限:2年;4、桥面宽度:6m=1m人行道 4m车行道 1m人行道。
二、目录
设计说明 、主要工程数量表、桥位平面布置图、桥型立面布置图、桥墩一般构造图、贝雷梁桁架构造图、抱箍及限位装置安装示意图、45型支撑架构造图、90型支撑架构造图、桁梁销构造图、车行道桥面板构造图、墩顶横垫梁构造图、立柱接头大样图、挡墙大样图
三、相关图片:

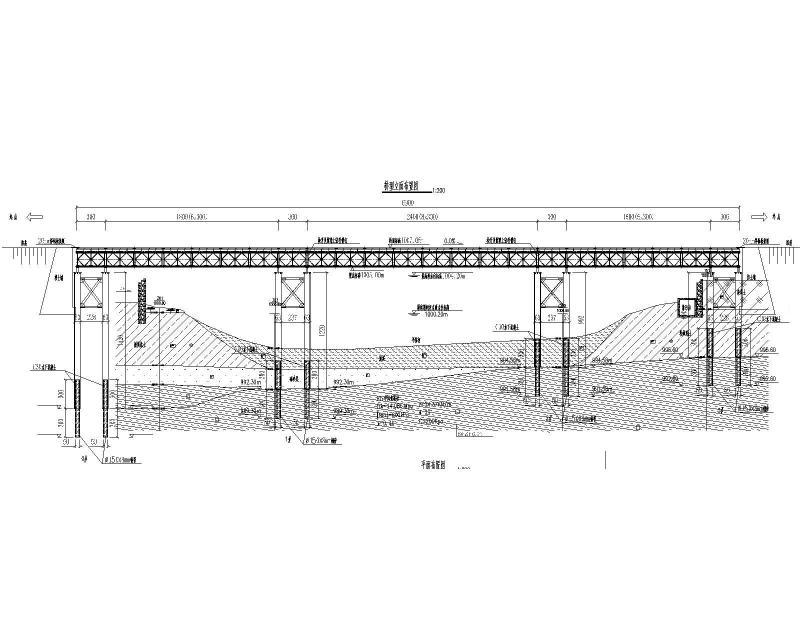

桥型立面布置图
桥型立面布置图

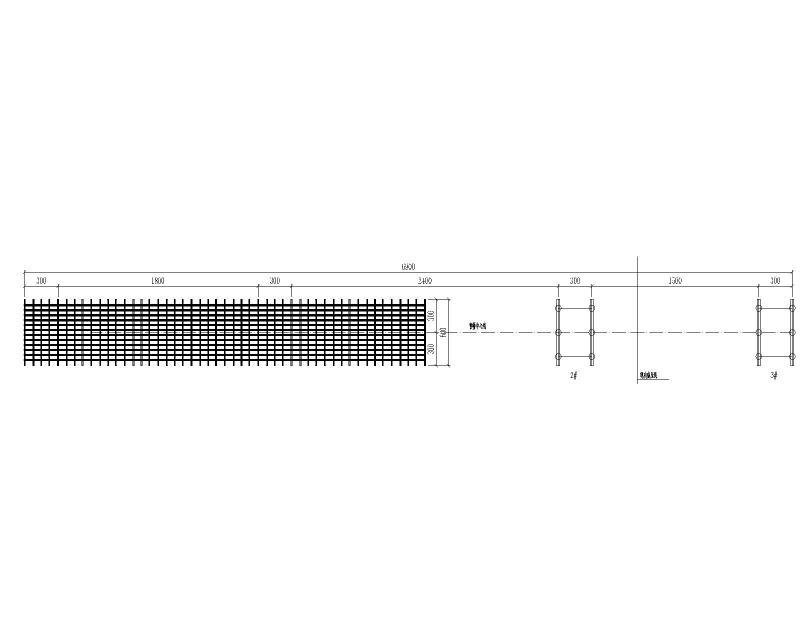

平面布置图
平面布置图

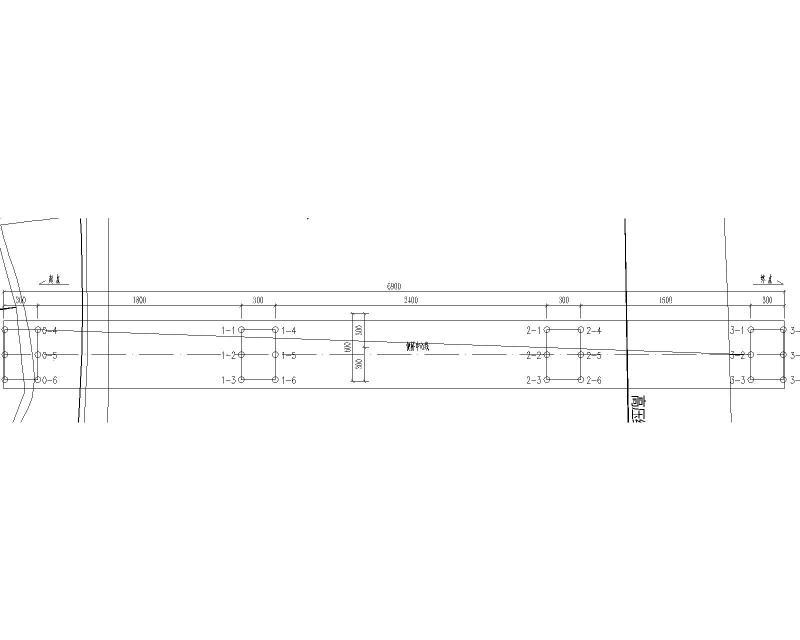

桥位平面布置图
桥位平面布置图
栏杆大样图
栏杆大样图

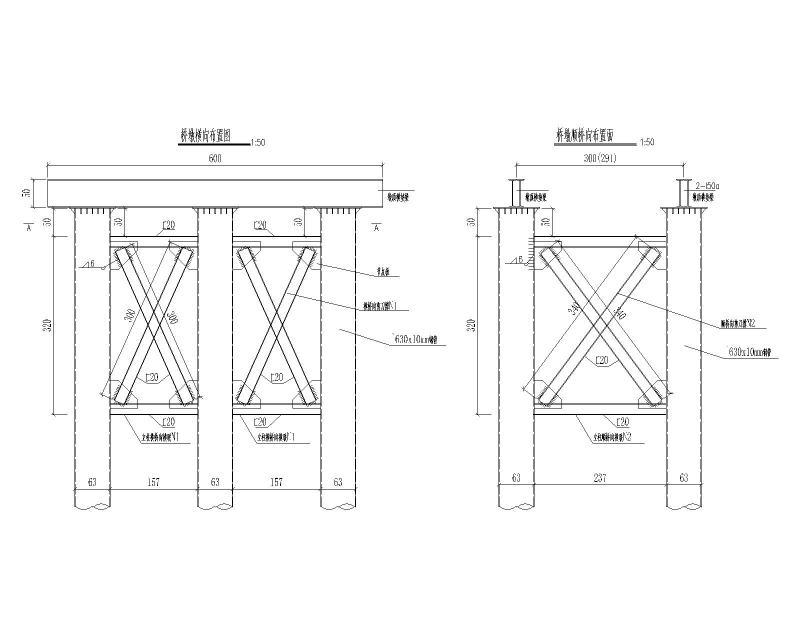

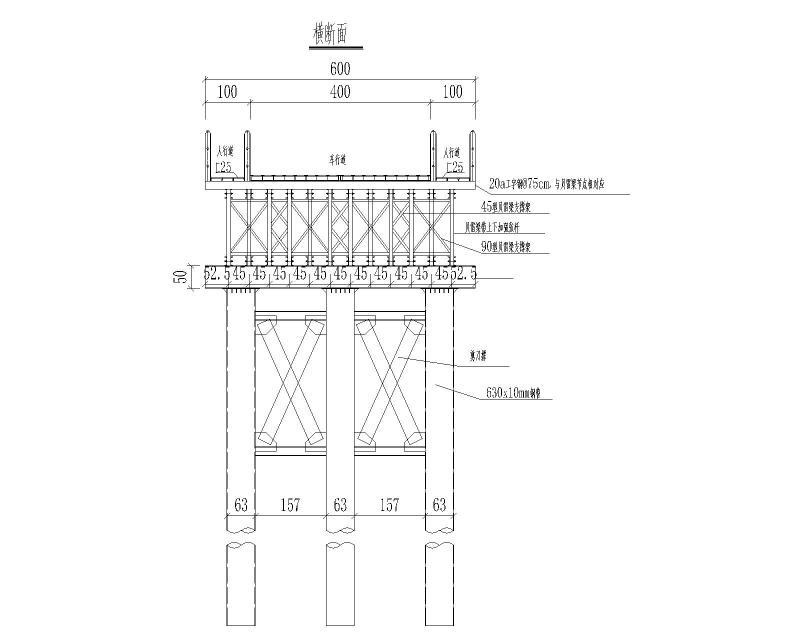

桥墩横向布置图
桥墩横向布置图

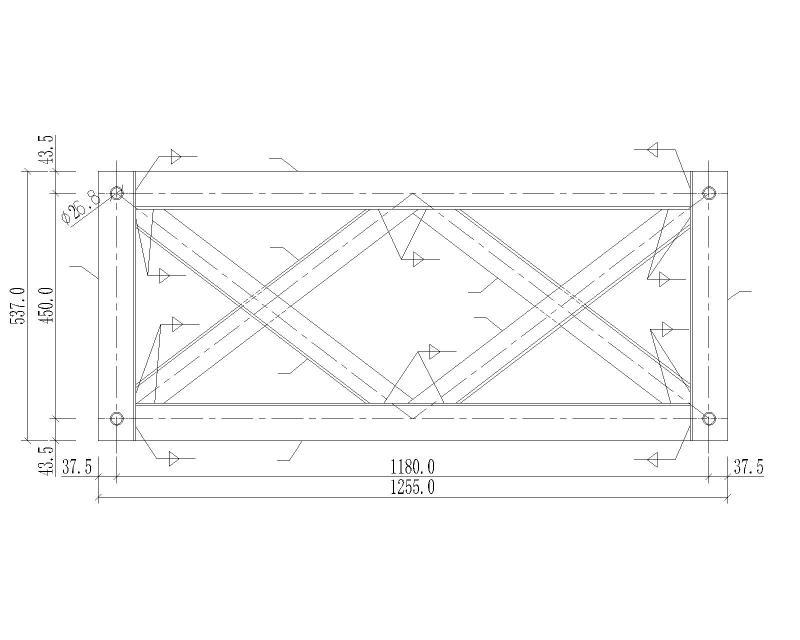

45型支撑架构造图
45型支撑架构造图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
