人行平拉悬索玻璃桥施工方案大样图34张CAD平面布置图及构造图

[复制链接]

0

主题

0

帖子

1129

积分

超级版主

Rank: 8Rank: 8

积分
1129
发表于 2021-10-26 20:58:44 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 位置:安徽
  • 设计年代:近代
  • 附属:中小桥涵
资料人行平拉悬索玻璃桥施工图,共计34张CAD。节点清晰,推荐学习参考。
项目概要
玻璃桥桥位位于玻璃栈道附近两座山峰之间。主桥为跨径156m的人行平拉悬索桥,矢跨比为1/40,桥梁全宽3.8m,桥面净跨3m,采用玻璃桥面。横断面布置为0.24m(缆区) 0.16m(栏杆) 3m(人行道) 0.16m(栏杆) 0.24m(缆区);整体计算时,按照线荷载1.8kN/m计算人群荷载,局部计算时按照5.0kN/m2;栏杆:竖向荷载1.2kN/m,水平向外荷载2.5kN/m;需严格控制上桥人数不超过400 人,6 级风及以上禁行。工程材料: C25、C30、C40混凝土,HPB300钢筋、HPB400钢筋。平行钢丝束φ87mm。Q235qD钢材、Q345qD钢材。
设计依据规范
《公路桥涵设计通用规范》(JTG D60-近代)
《城市桥梁缆索用钢丝》(CJ/T 495-2016)
图纸内容
说明,工程材料数量表,桥位平面布置图,桥型布置图,桥位坐标表,主索线形坐标表,标准横断面及构件大样图,桥面布置及连接件大样图,锚碇一般构造图,锚碇钢筋构造图,锚碇植筋构造图,冷却管布置图,主缆锚固构造图,桥台伸缩缝构造图,索鞍钢筋构造图,槽钢连接大样,抗风索布置图,抗风索、拉索及吊环大样,抗风索、拉索锚固节点大样图,抗风索锚杆大样图,护栏构造图,施工流程图

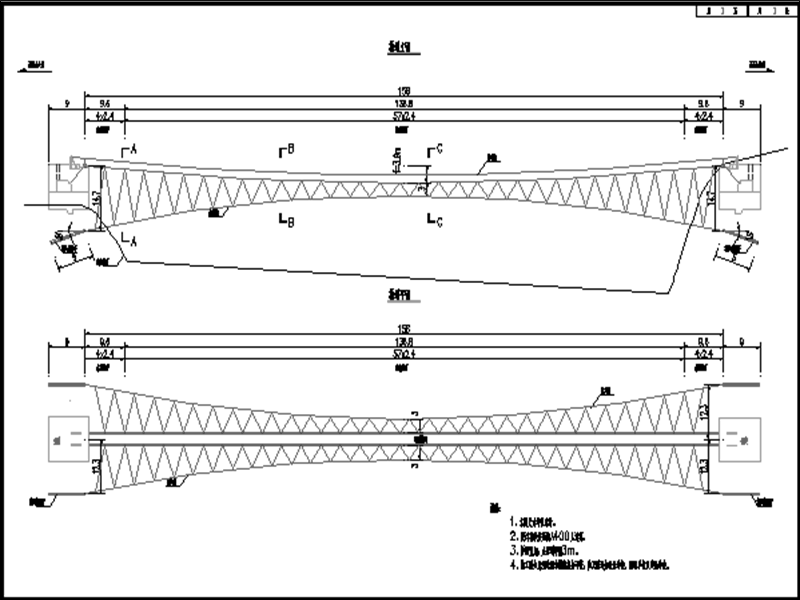

玻璃桥桥型布置图
玻璃桥桥型布置图

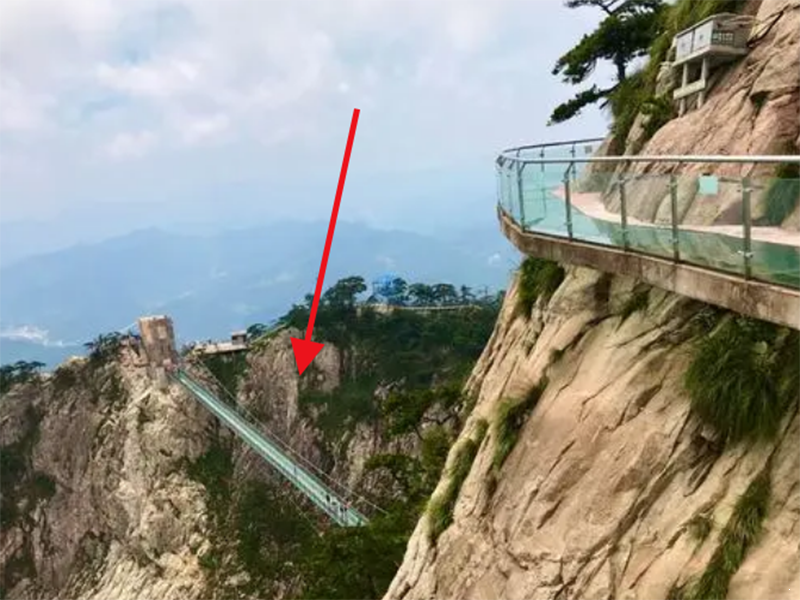

玻璃桥照片
玻璃桥照片

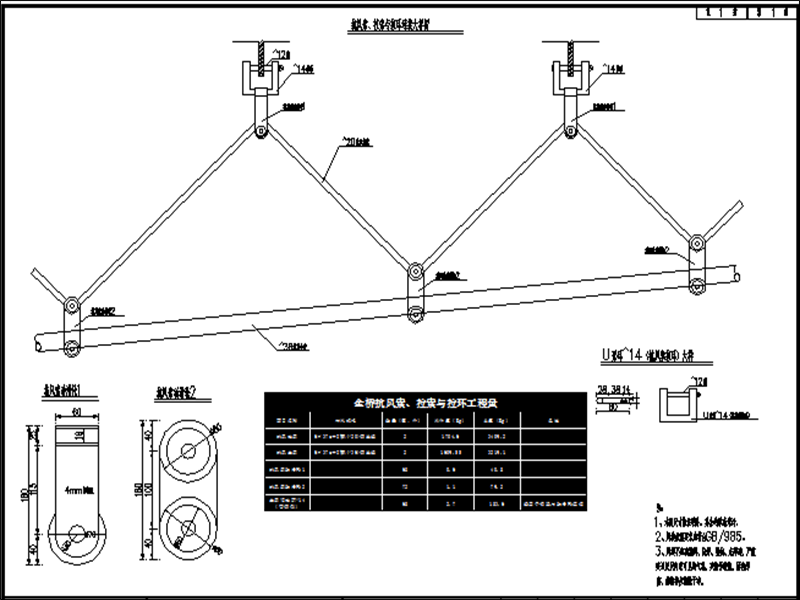

抗风索、拉索及吊环大样
抗风索、拉索及吊环大样

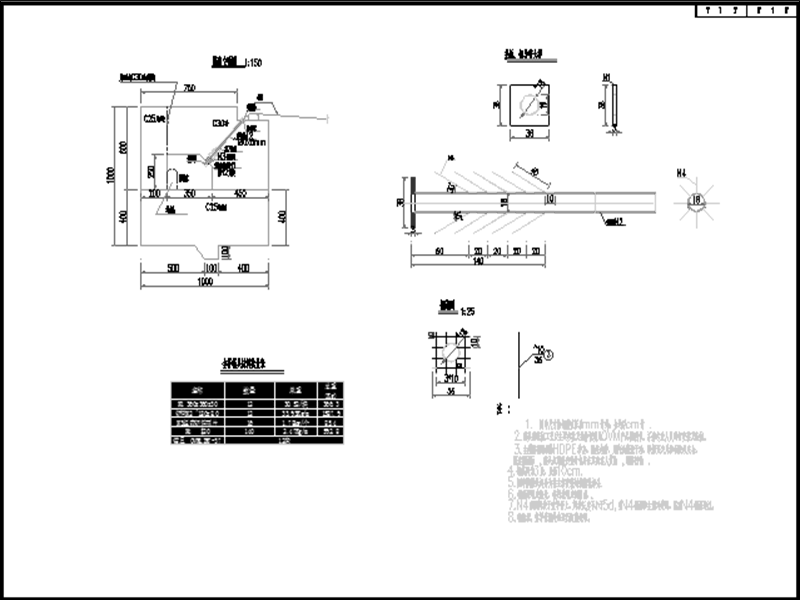

主缆锚固构造图
主缆锚固构造图

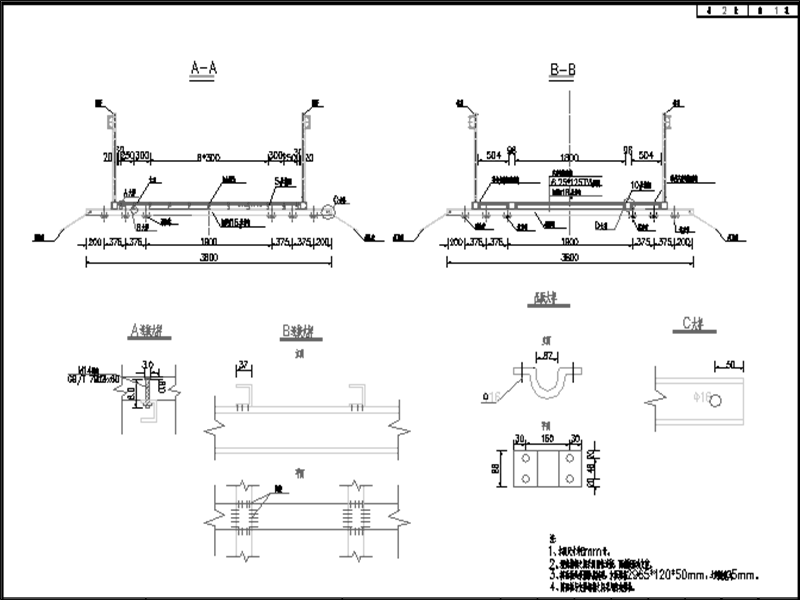

玻璃桥标准横断面及构件大样图
玻璃桥标准横断面及构件大样图

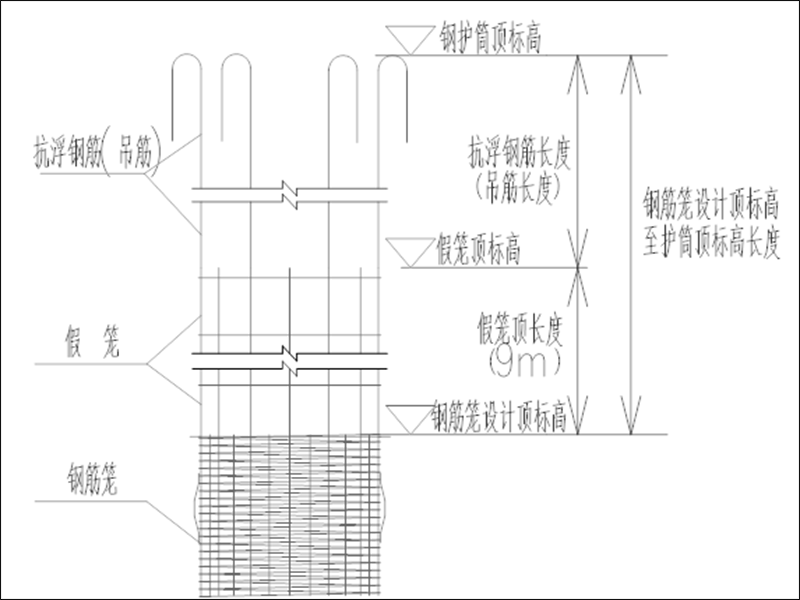

吊筋长度计算示意图
吊筋长度计算示意图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11cdfcfc0wceecfdd2.zip

15.2 MB

下载  售价: 100 积分    赚积分
