城市人行天桥电气工程CAD施工大样图设计14张(平面布置图)(dwg)

juanjuan22 · 发表于 2020-6-22 22:07:41

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

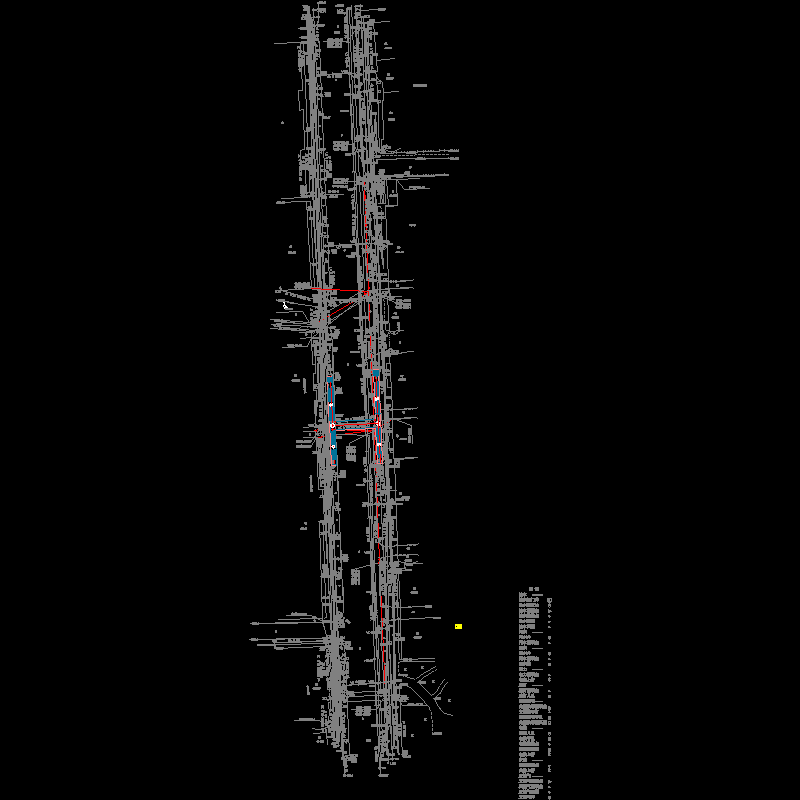

照明迁改平面布置图
电力迁改平面布置图
通信迁改平面布置图
交通信号灯迁改平面布置图
电缆排管大样图

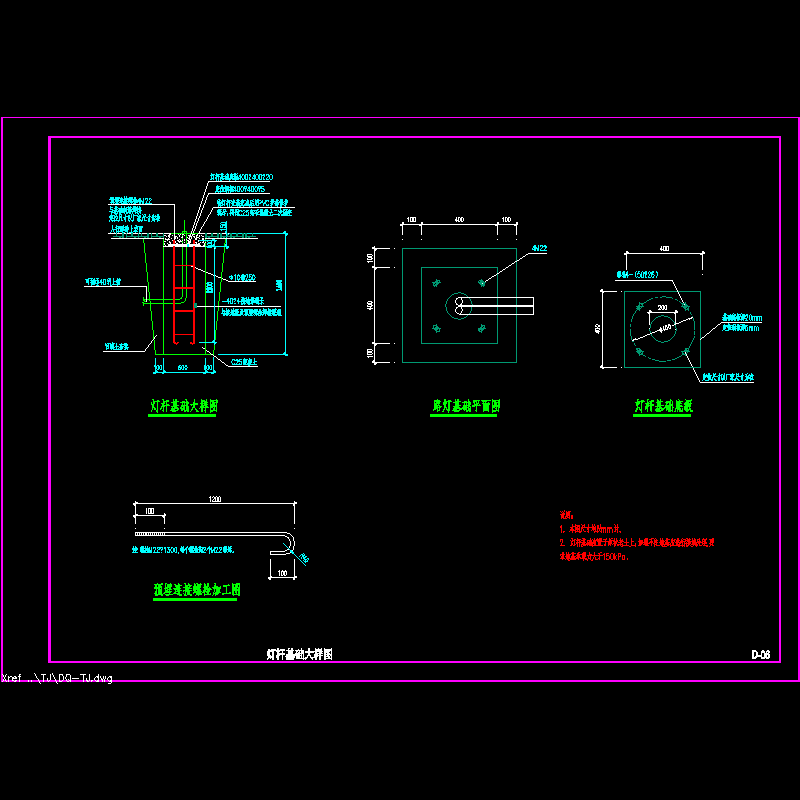

灯杆基础大样图

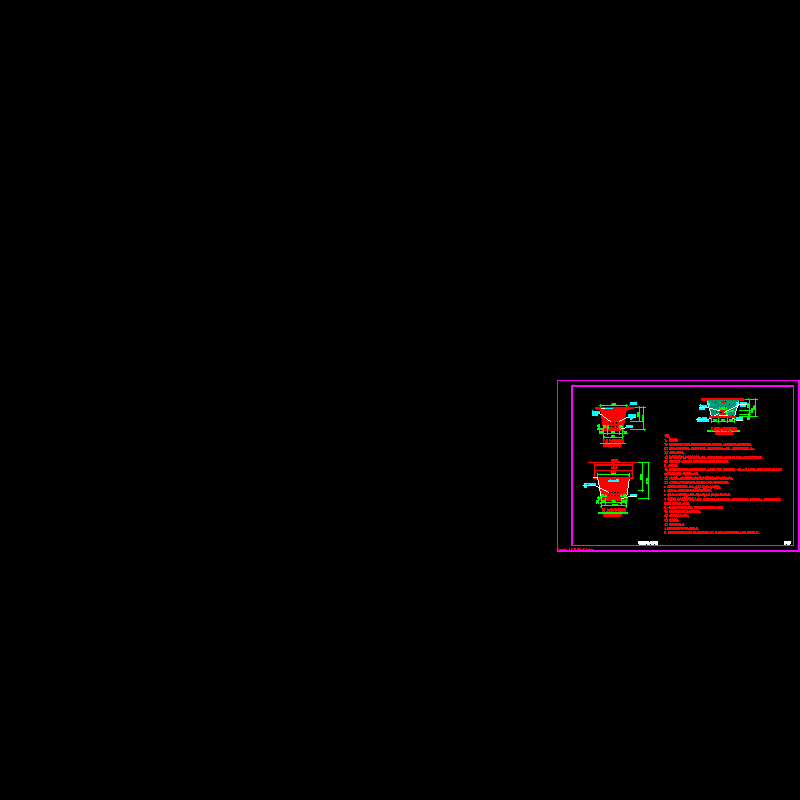

手孔井大样图

附件详情

本人行天桥上跨城市道路，天桥跨径17.2m，设计主要包括：1x17.2m简支钢箱梁、两端梯道（宽度为2.0m）、桥墩及附属设施等。
……
由于天桥的修建开挖会严重影响甚至破坏埋设于地下的市政综合管网，包括雨水、给水、电力架空线、通信、路灯、交通信号灯等管线。本次迁改设计仅预留管线管位，由管线产权单位完善现状综合管线迁改部分具体设计、同步实施。
……
本次改造工程需要新建路灯排管，照明管道在人行道下采用1x2 PVC110双壁波纹管埋地暗敷，在车行道下采用1x2 BD110x8玻璃钢电力护套管埋地暗敷，照明管道中应预留8#铁丝，便于穿线。照明管线在人行道下的管顶埋深≥0.5m，在车行道及绿化带下的管顶埋深≥0.7m，排管在过车行道时采用混凝土包封保护。
……
共14张，编制于2015年。
