城市主干路大桥及连接线交通工程施工大样图cad平面布置图

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：一级
• 车道数：六车道
• 设计时速：60
• 干线：是
• 位置：重庆
• 设计年代：近代
• 附属：大桥,立体交叉

该附件为： 城市主干路大桥及连接线交通工程施工图.dwg ，格式为dwg，节点清晰，标注规范，同类工程推荐下载参考。

一、交通标线布置：

1. 据国标《道路交通标志标线》（GB5768－近代）的相关规定，该项目交通标线主要由车道分界线、车行道边缘线、导向车道线、人行横道线、导向箭头标记等其他路面标记。
2. 标线使用热熔型涂料标线（表面撒反光玻珠），标线干膜厚度为1.8mm。热熔型涂料必须符合GB/T16311-近代《道路交通标线质量要求和检测方法》要求；
3. 本项目设计速度为60km/h，道路可跨越同向车行道分界线采用"6m/9m"间隔的虚线（白色），宽度为15cm，车行道边缘线（白色）15cm，中央双黄线（黄色）15cm；现状道路改线为等外公路车行道边缘线（白色）15cm，人行横线长6m，间隔60cm，线宽45cm；

二、编制依据：

1. 《城市道路工程设计规范》（CJJ37—近代）（2016版）
2. 《城市综合交通体系规划标准》（GB/T51328-2018）
3. 《城市道路交通规划设计规范》（GB50220－近代）
4. 《城市道路交通设施设计规范》（GB50688-近代）
5. 《城市道路交叉口设计规程》（CJJ152-近代）
6. 《道路交通标志和标线》（GB5768－近代）
7. 《道路交通标志板及支撑件》（GB/T23827-近代）
8. 《道路交通标志反光膜》（GB/T18833-近代）

三、相关图片：

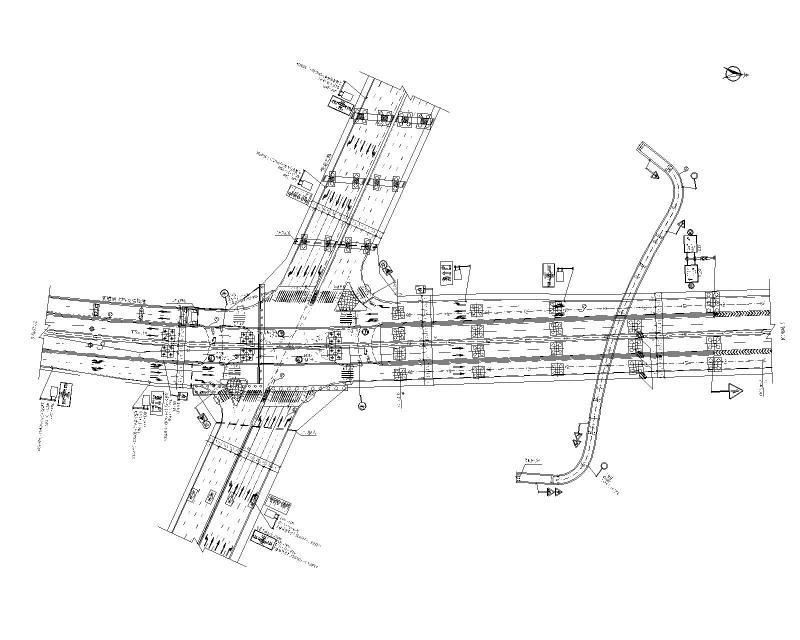

交通工程平面布置图

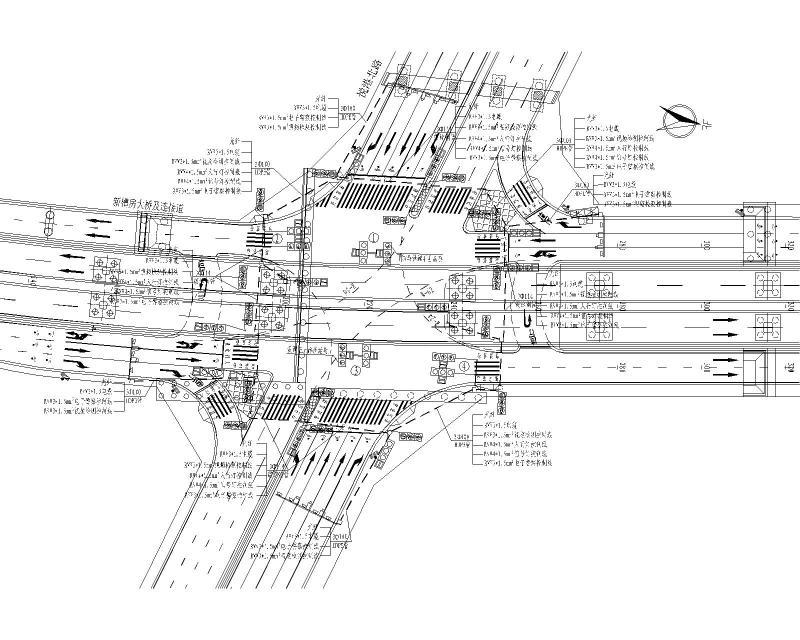

交叉口信号设施设计图

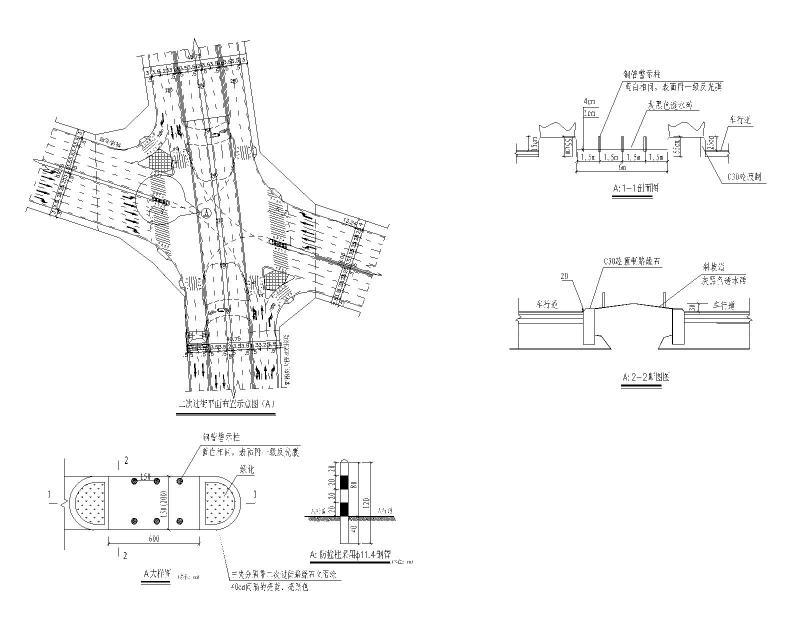

二次过街设施设计大样图

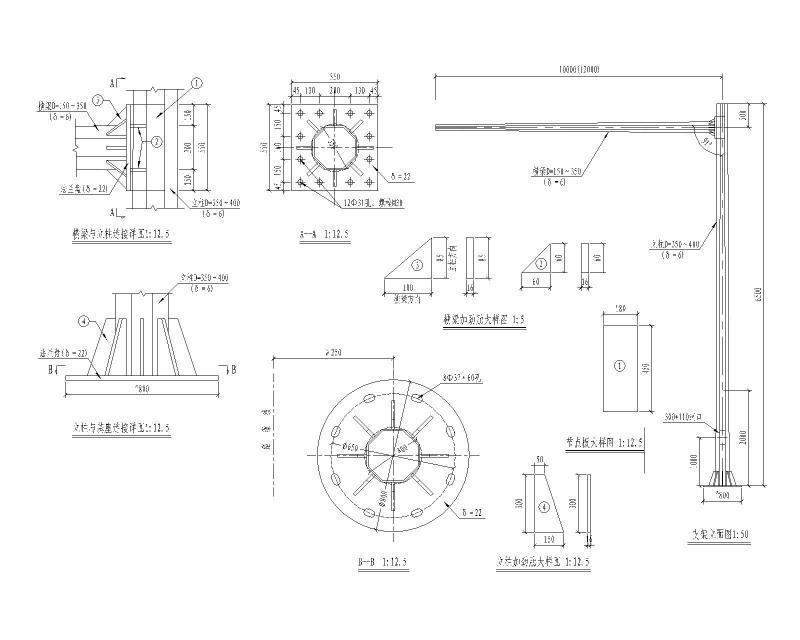

电子警察及视频监控杆件安装结构图

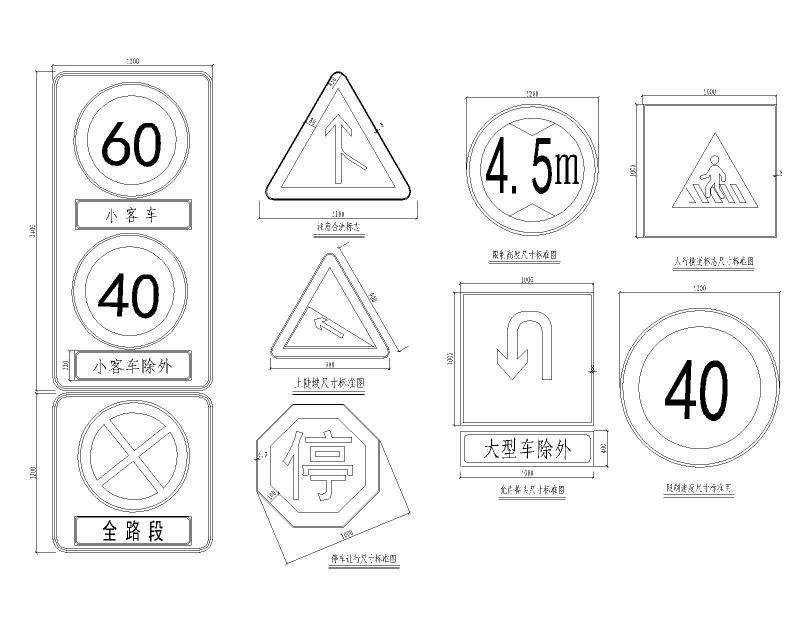

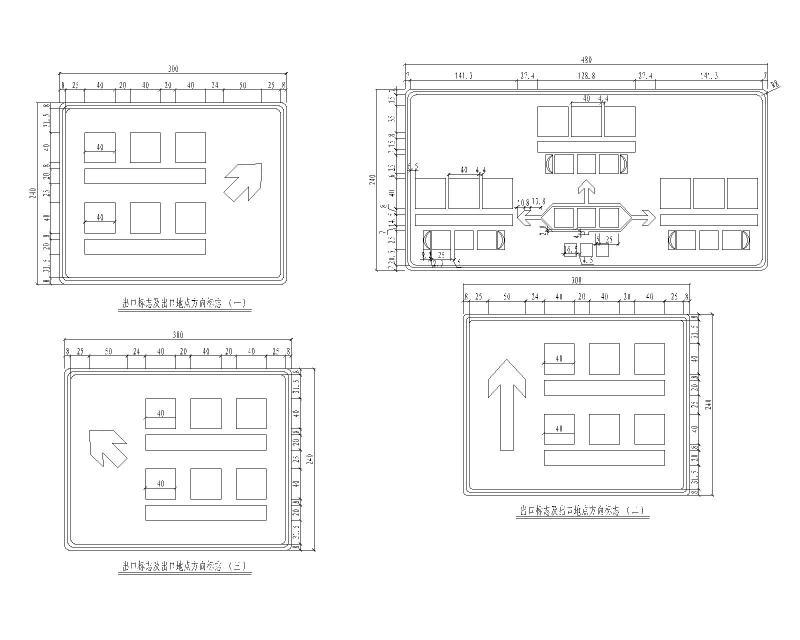

交通标志版面设计图

指路标志版面设计图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
