50m宽城市主干路维修工程全套CAD施工大样图(52张附交通工程).dwg

[复制链接]

0

主题

0

帖子

1425

积分

超级版主

Rank: 8Rank: 8

积分
1425
发表于 2021-1-1 16:16:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

一.项目概要:
道路全长1460米,规划红线宽50m。原道路横断面为::1m(墙基绿化) 4m(人行道) 6.0m(辅路) 2.5m(绿化分隔带) 23.0m(主路) 2.5m(绿化分隔带) 6.0m(辅路) 4m(人行道) 1m(墙基绿化)=50米(道路红线宽度)。
本次工程的内容包括道路工程、给排水工程、绿化工程及照明工程。本篇为道路工程设计,主要维修改造内容为:长江路以南段主路全部翻建,辅路维持现状,原4m宽人行道翻建成1.5m通槽绿化带 2.5m人行道;长江路以北段主路及西侧辅路铣刨后重新罩面,西侧人行道翻修,行道树维持现状,不加设通槽绿化带。
......
二.设计标准:
1、道路等级:城市主干路。
2、设计车速:60Km/h,局部30Km/h。
3、路面类型:沥青混凝土路面。
4、新建路面设计使用年限:15a。
5、荷载标准:以轴载100KN双轮组单轴为标准轴载。
......
设计于2015年,共52张CAD设计图。

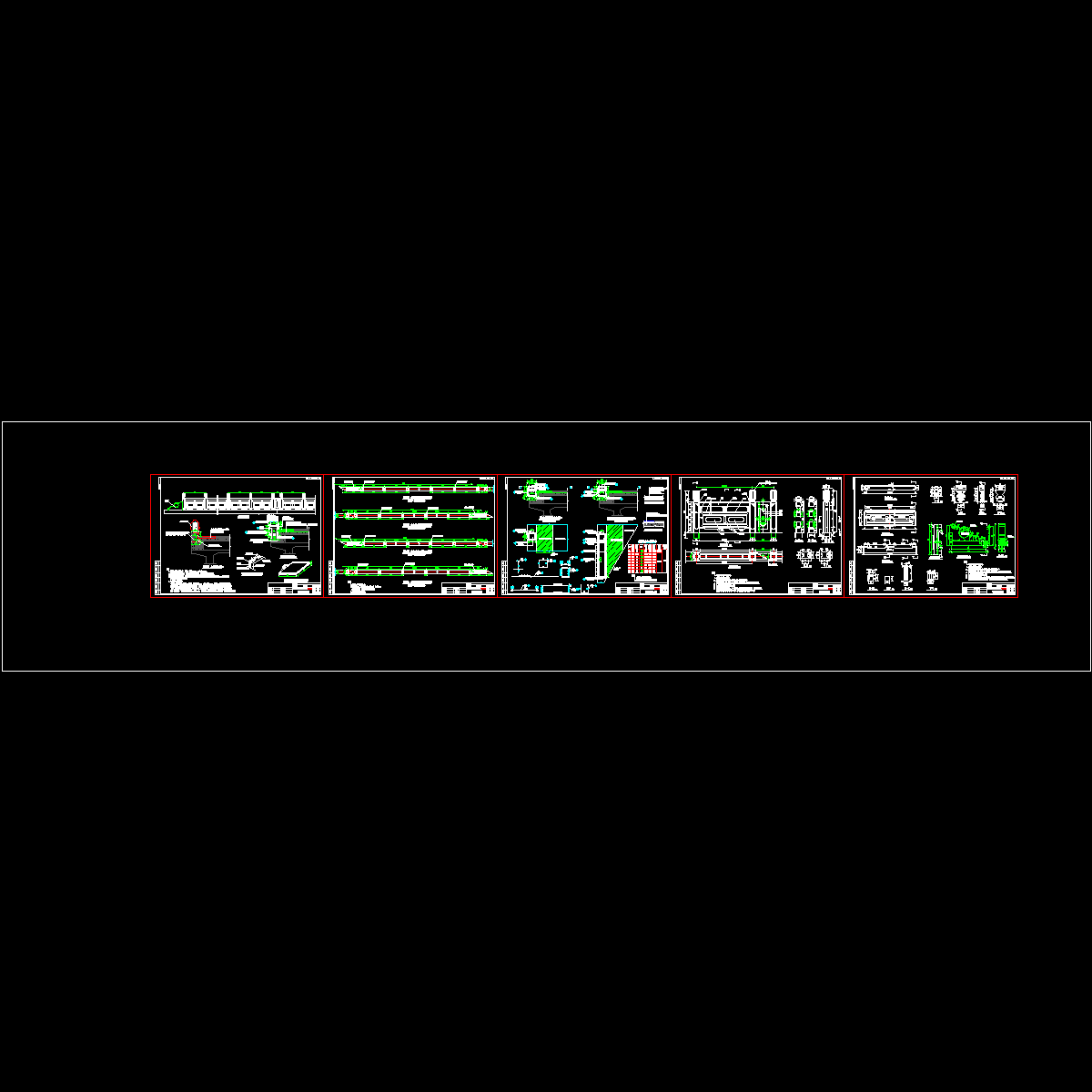

桥梁维修设计图

桥梁栏杆大样图

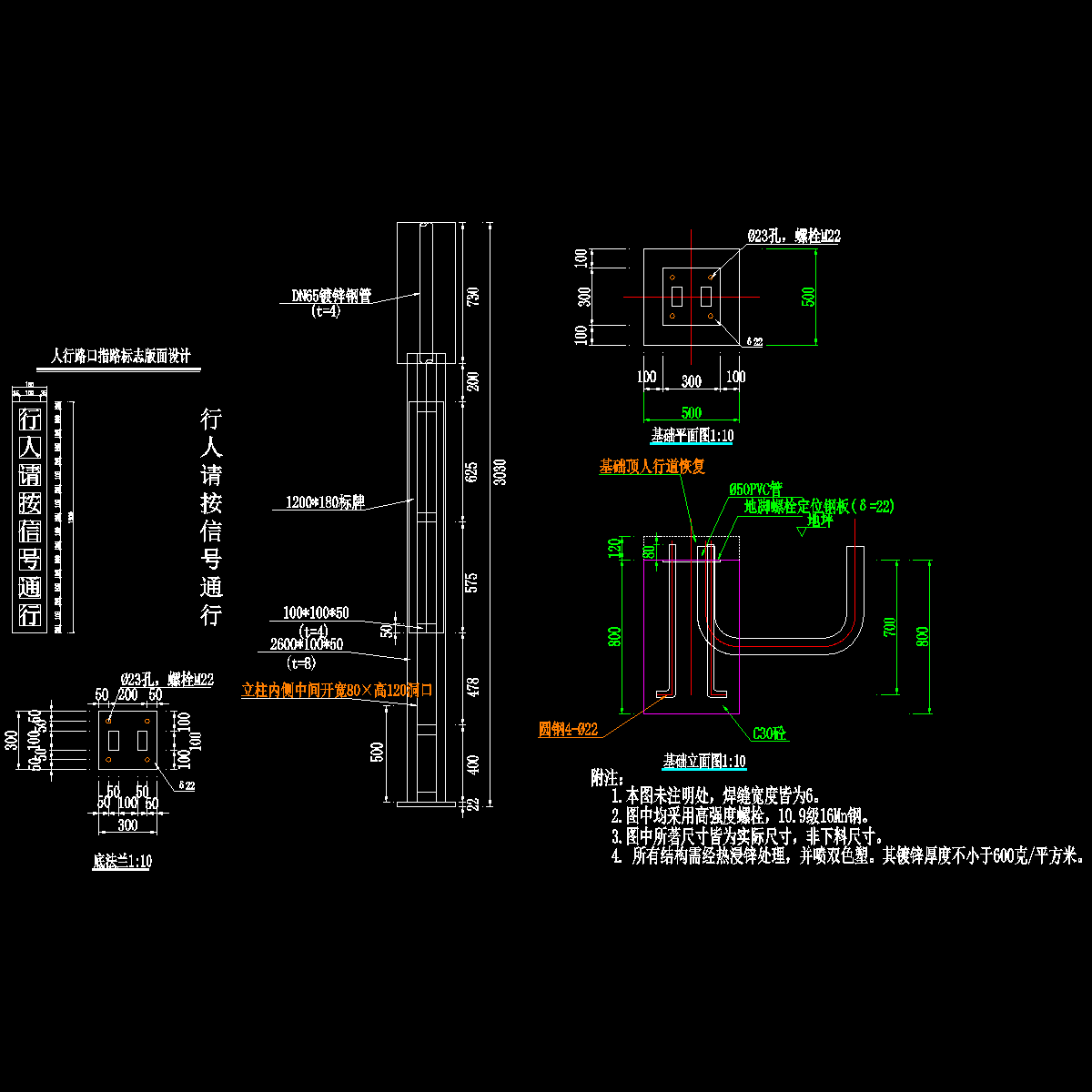

人行灯杆大样图-----框架式.dwg
人行灯杆大样图-----框架式.dwg

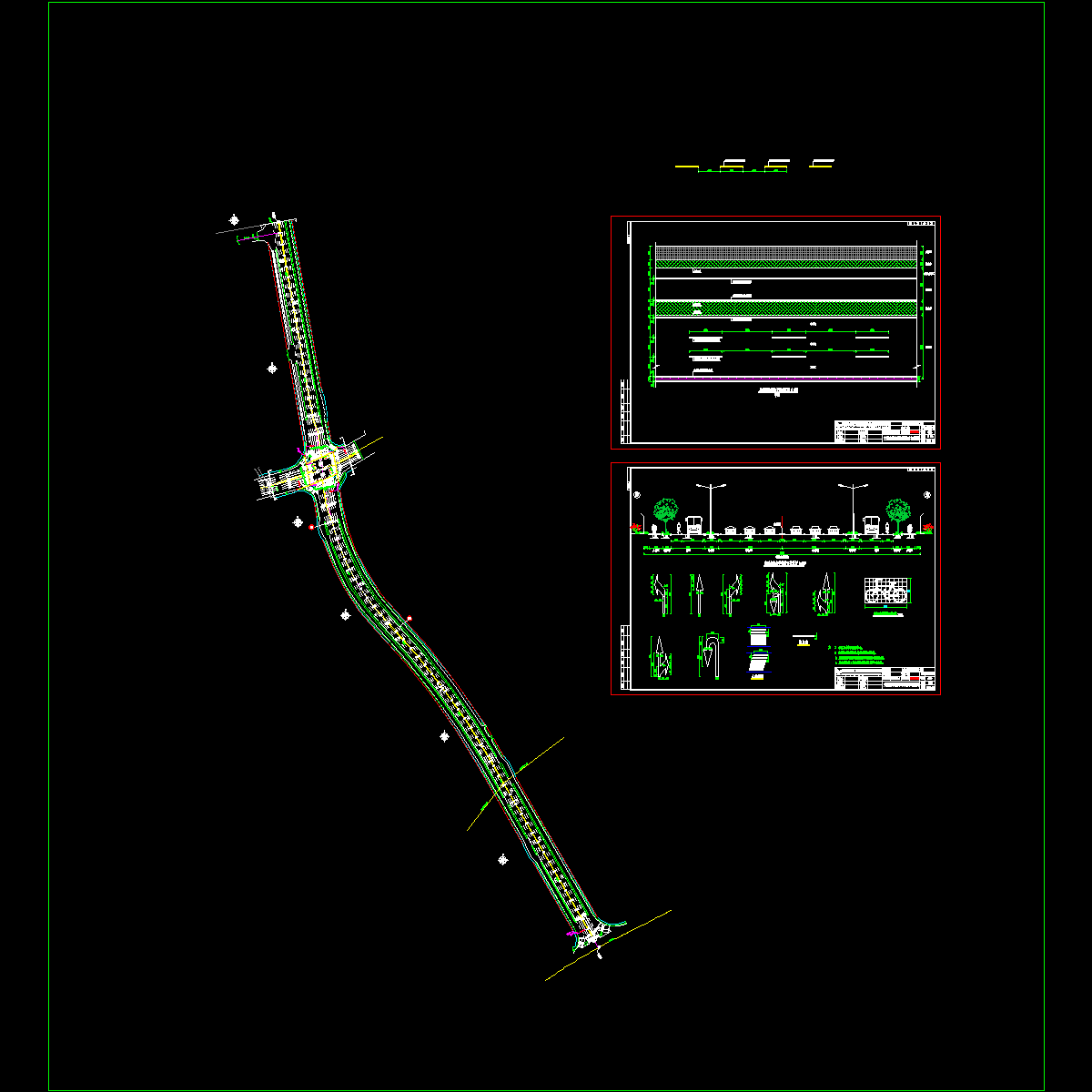

江山南路交通工程平面图3.13.dwg
江山南路交通工程平面图3.13.dwg

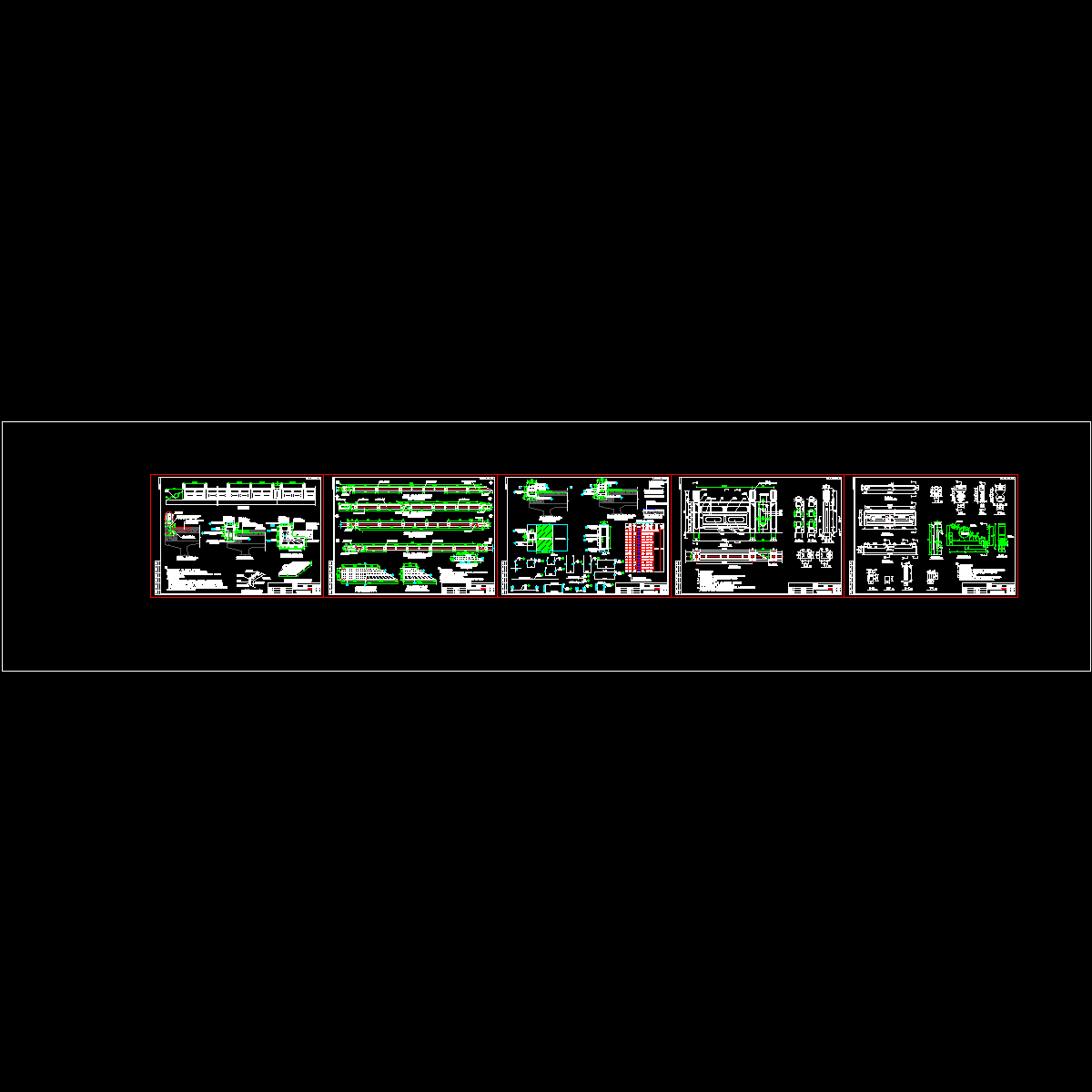

桥梁栏杆更换0.dwg
桥梁栏杆更换0.dwg
桥梁栏杆维修.dwg
桥梁栏杆维修.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew1c0f0s0dd11e0c.rar

11.61 MB

下载  售价: 100 积分    赚积分
