钢结构人行天桥设计CAD图纸(dwg)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 1.总体及桩位布置图
• 2.主桥立面图
• 3.梯坡道断面图
• 4.钢结构布置图
• 5.主桥钢箱梁一般构造图
• 6.梯道TD1、TD2一般构造图
• 7.坡道PD1、PD2一般构造图
• 8.Z1、Z2桥墩一般构造图
• 9.Z1、Z2桥墩帽梁钢筋布置图
• 10.Z1、Z2桥墩桩柱钢筋布置图
• 11.坡道桥墩一般构造图
• 12.坡道桥墩帽梁钢筋布置图
• 13.坡道桥墩桩柱钢筋布置图
• 14.梯台一般构造图
• 15.梯台帽梁钢筋布置图
• 16.梯台桩基钢筋布置图
• 17.桥面铺装及栏杆设计图
• 18.雨蓬设计图
• 19.支座布置图

附件详情

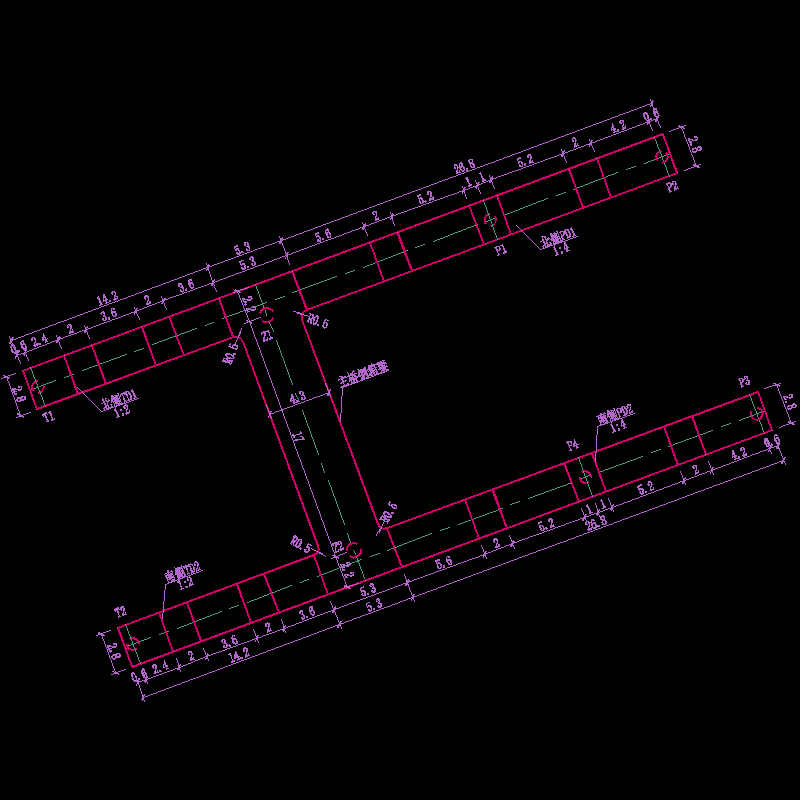

天桥平面布置呈“工”字形，主桥横跨武汉某大道。主桥采用钢箱梁结构，总长21.4m，计算跨径17m，梁高0.7m，结构总宽4.3m，净宽4.1m；两侧均设置梯、坡道，全桥坡道总长55.2m，结构宽2.8m，净宽2.6m，坡度为1：4；全桥梯道总长29.6m，结构宽2.8m，净宽2.5m，坡度为1：2；天桥预留残疾人升降梯，以满足 无障碍设计 要求。

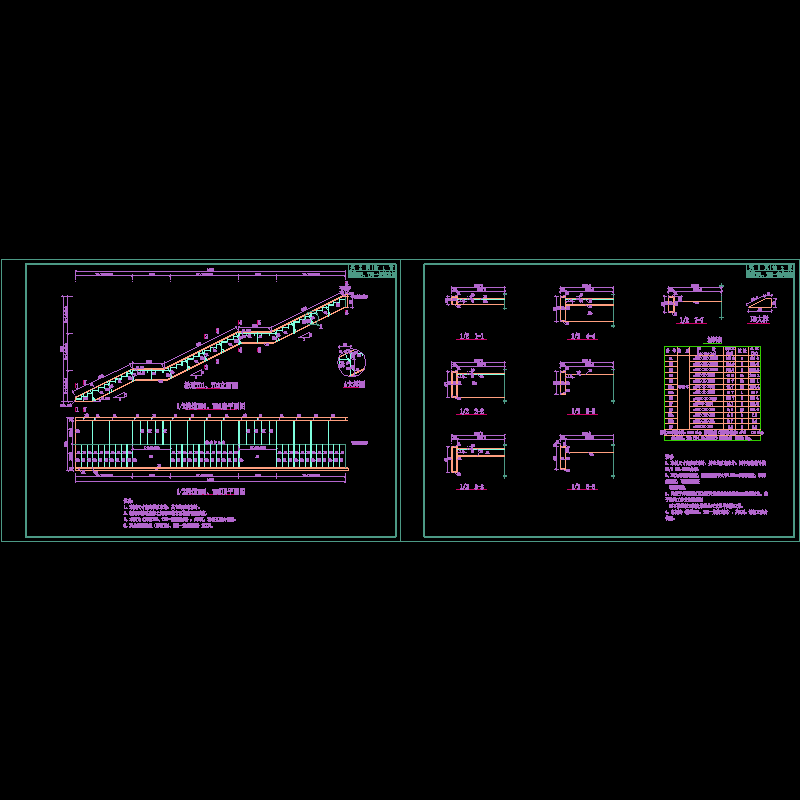

c00q06——梯道td1、td2一般构造图.dwg

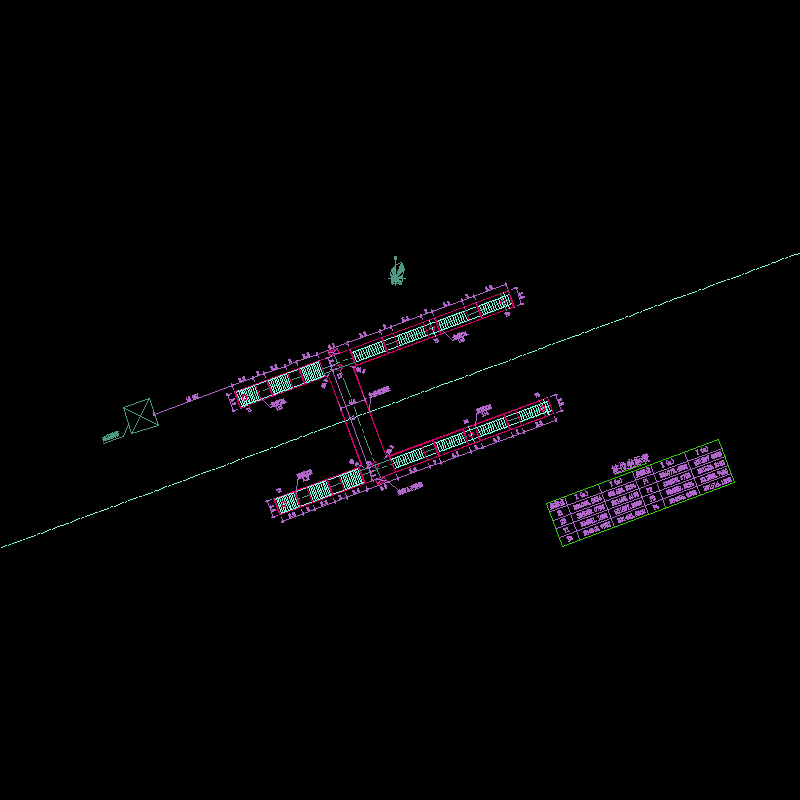

c00q01——总体及桩位布置图.dwg

c00q02——主桥立面图.dwg

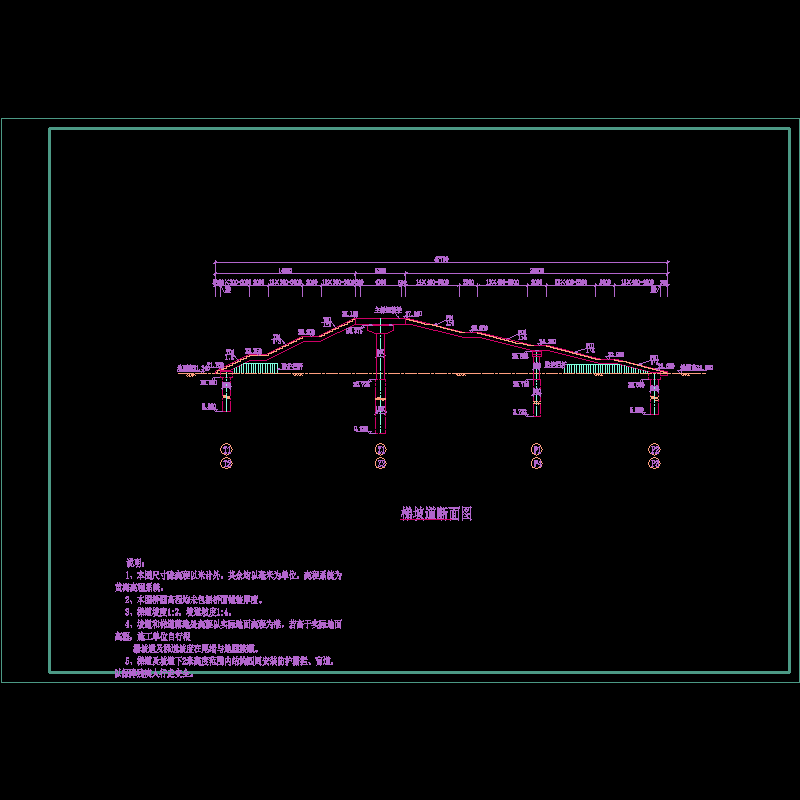

c00q03——梯坡道断面图.dwg

c00q04——钢结构布置图.dwg

c00q05——主桥钢箱梁一般构造图.dwg

c00q07——坡道pd1、pd2一般构造图.dwg

c00q08——z1、z2桥墩一般构造图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-22 22:08:55上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在结构设计专区发帖交流相关知识。
