钢结构单层网壳屋面设计CAD图纸(dwg)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 资料简介

此文件为钢结构单层网壳屋面设计图，包括网壳立面图，单层网壳平面布置图，单层网壳节点编号图，单层网壳杆件编号图，网壳相贯节点主杆、支杆 平面布置图 等等，供各位参考。

单层网壳平面布置图

单层网壳节点编号图

单层网壳杆件编号图

网壳相贯节点主杆、支杆平面布置图

立柱、柱脚定位平面图

单层网壳支撑节点编号图

节点详图

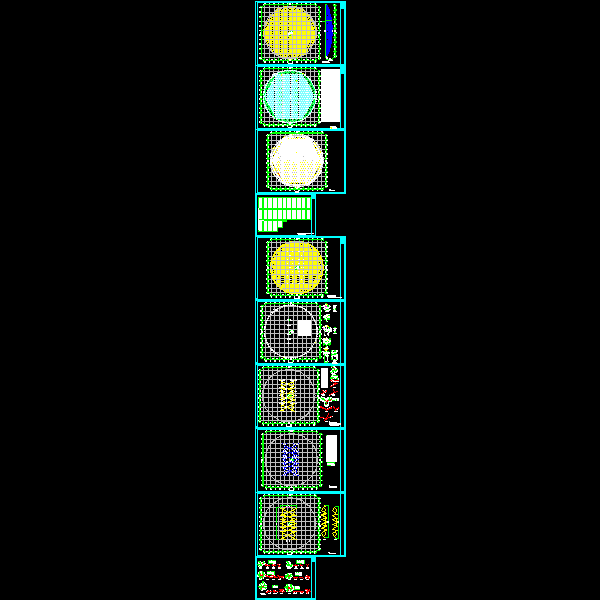

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
