单层椭球壳结构CAD施工图纸(dwg)(7度抗震)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度：单层建筑
• 地上层数：1层
• 图纸设计深度：施工图
• 建筑结构形式：钢结构
• 钢结构：网架
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

深圳某单层椭球壳结构施工图
该资料为：深圳某单层椭球壳结构施工图
该项目位于深圳市。网架为单层球壳，外部围护为单层铝板，内层为二次装饰板材。
网架建筑结构形式：螺栓球节点网架
支承条件：多点支承
屋面排水：无组织排水
网架总高：9.272m
基本风压：0.75kN/平方米
抗震烈度为：7度设防。
设计温度差值：30摄氏度
该资料包含：
网架设计说明、网架平面图、网架立面图、网架支座反力图、网架上半部分安装图、网架下半部分安装图、网架配料单、网架球加工图、网架予埋件定位图共12张图纸。

2

3

4

1.dwg

2.dwg

3.dwg

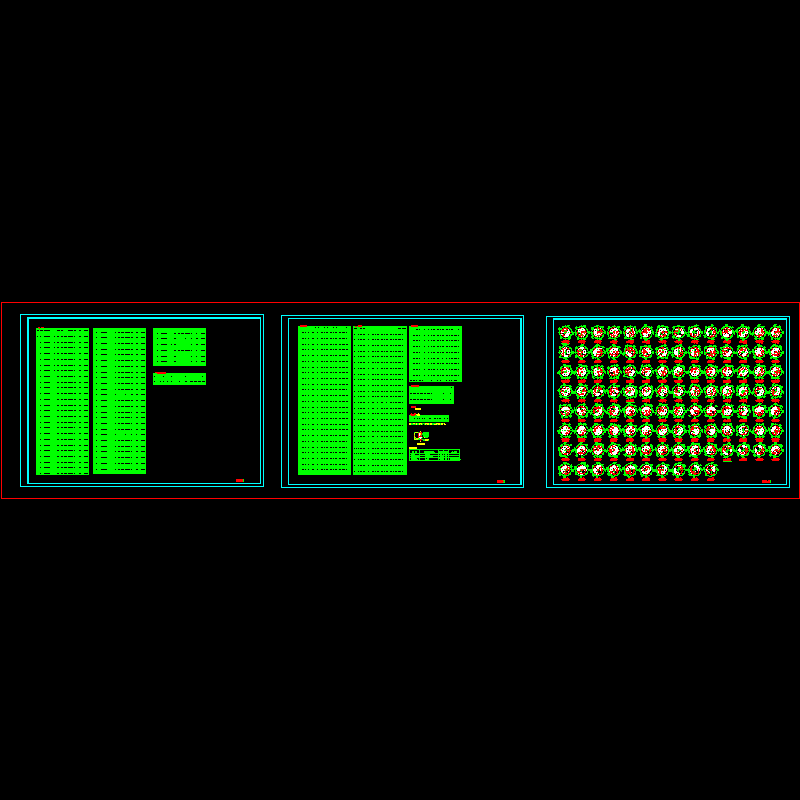

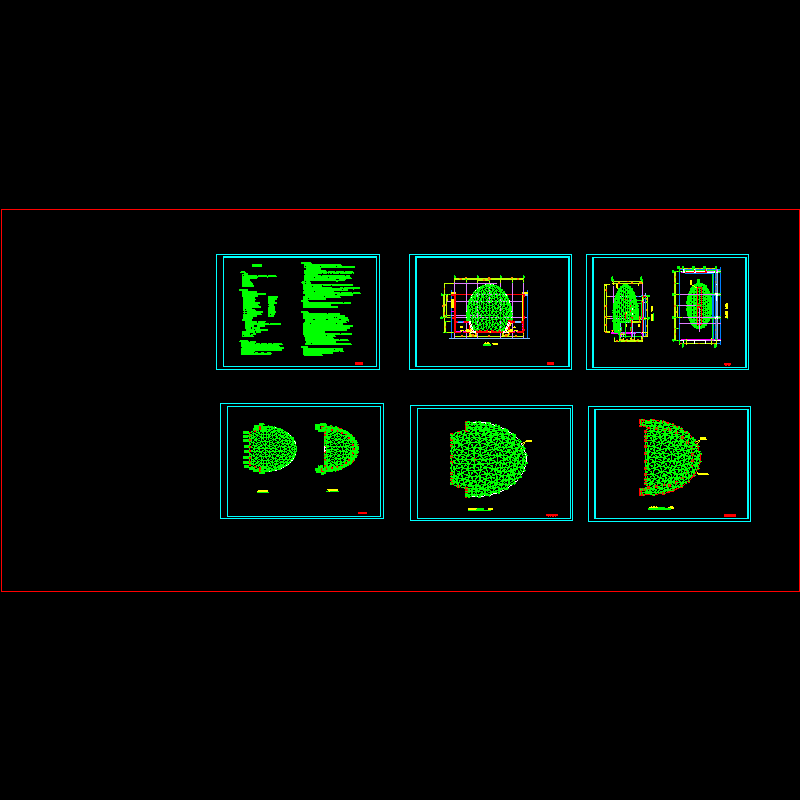

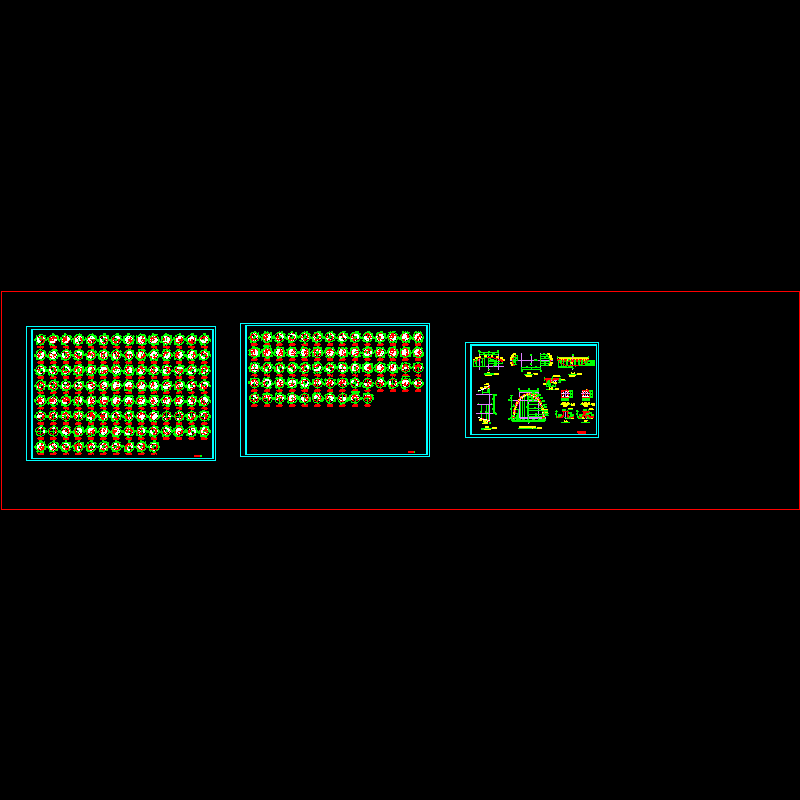

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
