单层椭球壳结构施工CAD图纸(总共12张图纸)

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

深圳某单层椭球壳结构施工图
该资料为:深圳某单层椭球壳结构施工图
该项目位于深圳市。网架为单层球壳,外部围护为单层铝板,内层为二次装饰板材。
网架建筑设计结构形式:螺栓球节点网架
支承条件:多点支承
屋面排水:无组织排水
网架总高:9.272m
基本风压:0.75kN/平方米
抗震烈度为:7度设防。
设计温度差值:30摄氏度
该资料包含:
网架设计说明、网架平面图、网架立面图、网架支座反力图、网架上半部分安装图、网架下半部分安装图、网架配料单、网架球加工图、网架予埋件定位图共12张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

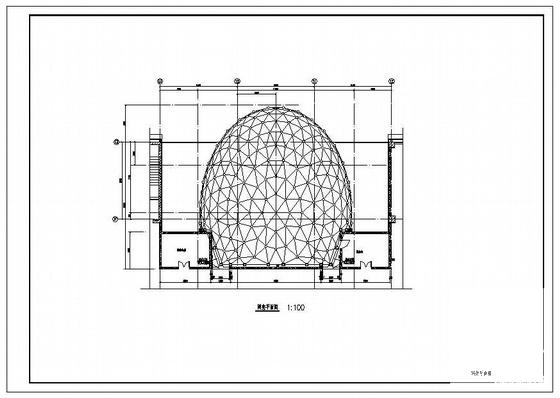

  • 单层椭球壳结构施工CAD图纸(总共12张图纸) - 1
    第 1 张图

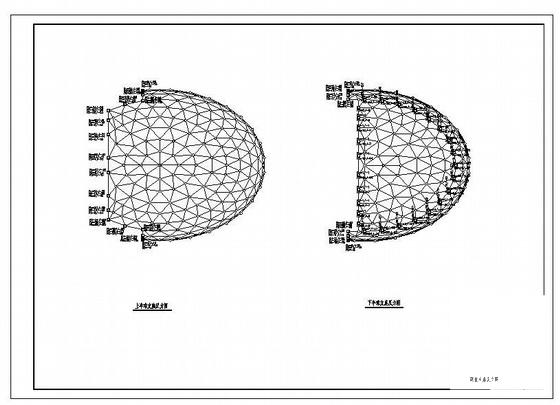

  • 单层椭球壳结构施工CAD图纸(总共12张图纸) - 2
    第 2 张图

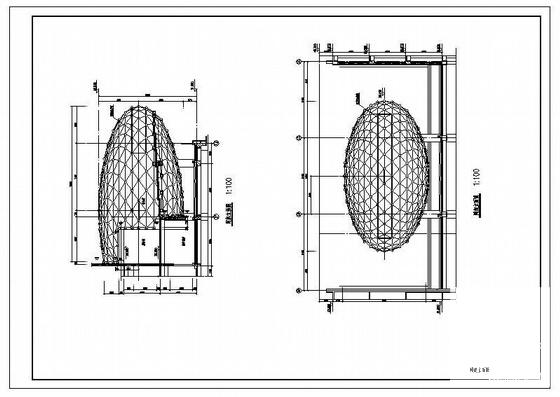

  • 单层椭球壳结构施工CAD图纸(总共12张图纸) - 3
    第 3 张图

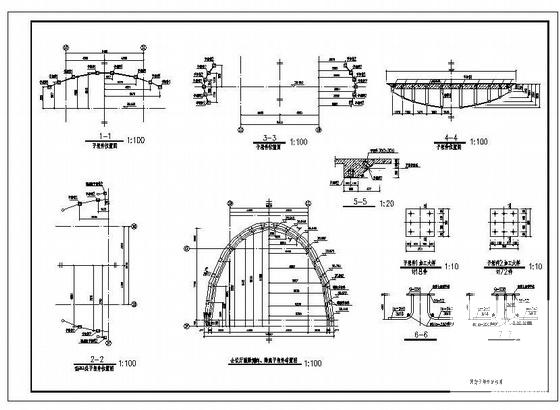

  • 单层椭球壳结构施工CAD图纸(总共12张图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
